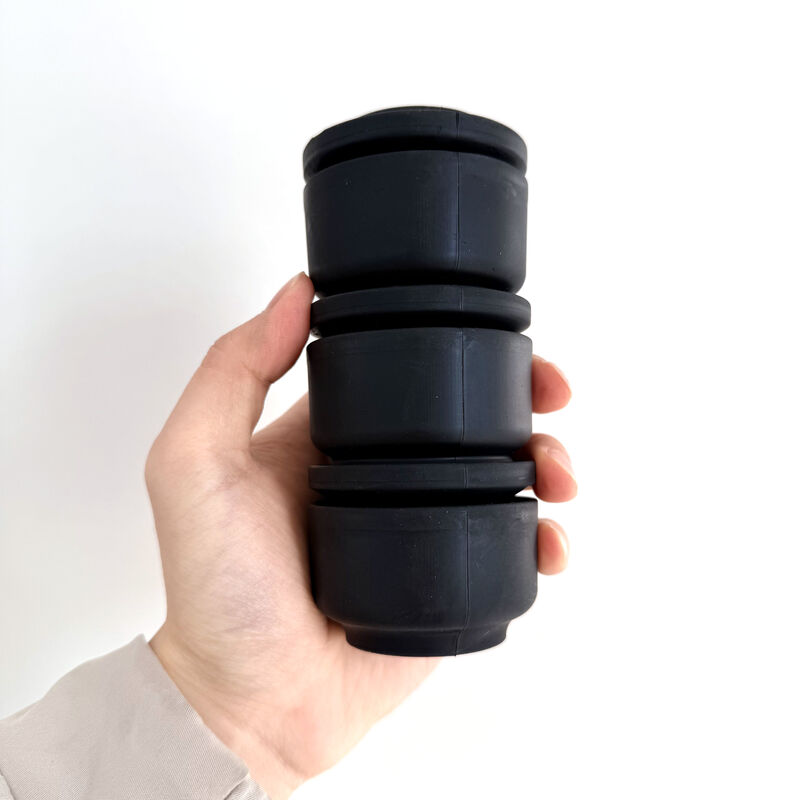

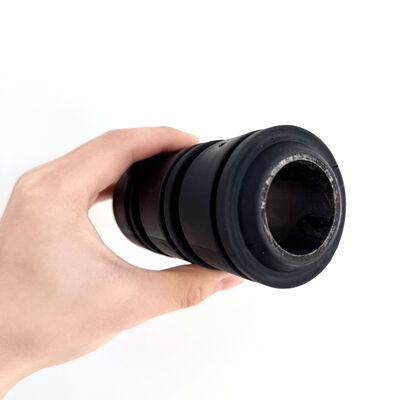

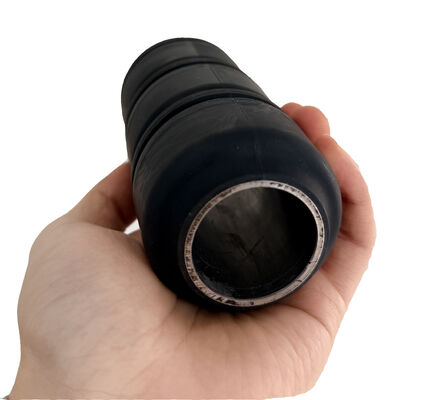

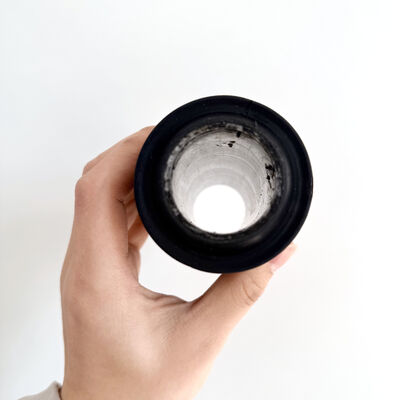

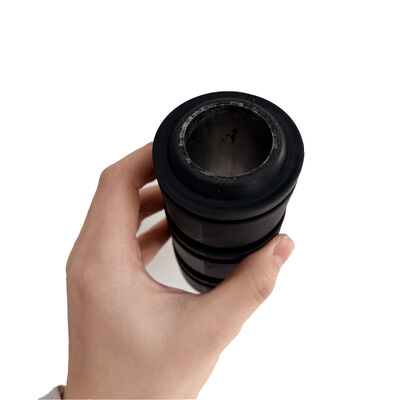

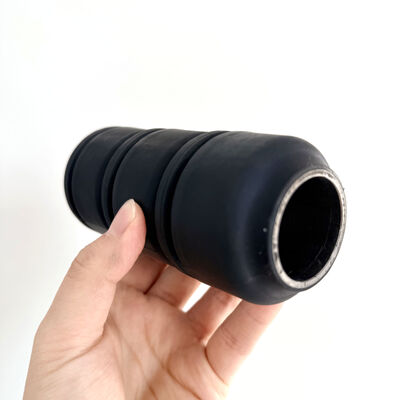

RTL Type 2.5" Swab Cups zoptymalizowane do średnich obciążeń studni

Wprowadzenie do produktu

Kubek do wyciągania typu RTL o średnicy 2-1/2 cala to precyzyjnie formowane narzędzie do otworów, zaprojektowane z myślą o spójnym odzyskiwaniu płynów w zastosowaniach o średnim i lekkim obciążeniu. Dzięki specjalnej konstrukcji z podwójną krawędzią, konstrukcja RTL zapewnia redundantne powierzchnie uszczelniające, które zapewniają pozytywne dopasowanie z dociskiem do ścianki rury. Konfiguracja ta jest szczególnie skuteczna w odwiertach z niewielkimi nierównościami powierzchni wewnętrznej, ponieważ konstrukcja z podwójną krawędzią utrzymuje integralność uszczelnienia tam, gdzie kubki z pojedynczą krawędzią mogą przepuszczać płyn. Wykonane z wysokiej jakości nitrylu (NBR), kubki te oferują idealną równowagę między elastycznością a odpornością na ścieranie w standardowych operacjach wyciągania w polach naftowych.

Specyfikacje techniczne

	Materiał:	Nitryl o wysokiej odporności na ścieranie (NBR)
	Rozmiar:	2 1/2 cala
	Styl:	RTL
	Twardość:	80 do 90 Shore A

Wytyczne operacyjne w terenie

Zalecenia dotyczące układania w stosy: W przypadku bardzo lekkich obciążeń zazwyczaj wystarczą 2 kubki. W przypadku średnich obciążeń lub głębszych odwiertów zaleca się układanie 4 do 6 kubków RTL na jednym trzpieniu, aby rozłożyć obciążenie na wiele krawędzi uszczelniających.

Kompatybilność trzpienia: Kubki te są zaprojektowane tak, aby przylegały równo do standardowych trzpieni do wyciągania API o średnicy 2,5 cala. Upewnij się, że ramiona trzpienia są wolne od zanieczyszczeń, aby zapobiec nierównomiernemu zużyciu podwójnych krawędzi.

Kontrola opadania: Aby zapobiec przedwczesnemu zużyciu, utrzymuj stałą prędkość liny podczas opadania. Gwałtowne uderzenia w kolumnę płynu mogą spowodować "pierzaste" zużycie podwójnych krawędzi lub utratę ich ostrej krawędzi uszczelniającej.

Opieka środowiskowa: Niewykorzystane kubki RTL należy przechowywać w chłodnym, ciemnym miejscu. Narażenie na bezpośrednie światło słoneczne lub ozon z silników elektrycznych może prowadzić do utwardzenia powierzchni i zmniejszenia elastyczności krawędzi.

Kluczowe cechy i zalety

1. Redundantne uszczelnienie z podwójną krawędzią: Profil podwójnej krawędzi tworzy dwa niezależne punkty kontaktu uszczelniającego. Ta redundancja zapewnia, że nawet jeśli wiodąca krawędź napotka niewielką niedoskonałość rury, krawędź wtórna utrzymuje uszczelnienie hydrostatyczne, aby zapobiec utracie płynu.

2. Zoptymalizowane pod kątem średnich obciążeń: W przeciwieństwie do wytrzymałych kubków z pojedynczą krawędzią, które mogą być zbyt sztywne dla lżejszych kolumn, konstrukcja RTL z podwójną krawędzią zapewnia wystarczającą elastyczność, aby działać pod umiarkowanym ciężarem płynu, maksymalizując wydajność podnoszenia na skok.

3. Związek NBR o wysokiej odporności na ścieranie: Wykonany z wytrzymałego nitrylu przemysłowego, elastomer jest specjalnie opracowany, aby wytrzymać ciepło tarcia i zużycie związane z pracą liny przy wysokiej prędkości.

4. Elastyczne dopasowanie z dociskiem: Konstrukcja RTL jest zaprojektowana tak, aby dopasowywać się do średnicy wewnętrznej rur nominalnych 2,5 cala, zapewniając bezpieczne uszczelnienie zarówno w nowych, jak i starszych rurach z niewielkim osadem lub wżerami.

5. Elastyczna podstawa bez stali: Konstrukcja w całości gumowa pozwala na większą elastyczność całego zespołu narzędzi, ułatwiając nawigację przez lekko odchylone odwierty bez zakleszczania się.

Dlaczego warto współpracować z naszym zespołem inżynierów?

Normy jakości ISO 9001:2015: Nasz zakład działa w ramach ścisłego Systemu Zarządzania Jakością, zapewniając powtarzalność w przypadku produkcji wielkoseryjnej.
Narzędzia i projektowanie wewnętrzne: Nasi inżynierowie pomagają w projektowaniu pod kątem produkcji (DFM), pomagając udoskonalić geometrię części w celu zmniejszenia kosztów i poprawy wydajności.

Często zadawane pytania

Pytanie:Pytanie: Jaka jest zaleta konstrukcji z podwójną krawędzią w porównaniu ze standardową pojedynczą krawędzią?
Odpowiedź: Konstrukcja z podwójną krawędzią zapewnia zapasowe uszczelnienie. Jeśli pierwsza krawędź napotka szorstkie miejsce w rurze, druga krawędź utrzymuje kolumnę płynu, zapewniając wyższe wskaźniki odzysku na jeden cykl.

Pytanie: Czy ten kubek nadaje się do środowisk o wysokiej zawartości piasku?
Odpowiedź: Chociaż podwójna krawędź RTL dobrze radzi sobie z niewielkimi osadami, w przypadku ekstremalnie wysokich stężeń piasku bardziej odpowiedni może być styl SV (zawór przesuwny) ze względu na jego większą tolerancję na zanieczyszczenia.

Pytanie: Czy mogę używać tych kubków w obudowie 2-1/2 cala?
Odpowiedź: Są one specjalnie zaprojektowane do rur nominalnych 2,5 cala. Proszę sprawdzić średnicę wewnętrzną obudowy, aby upewnić się, że dopasowanie z dociskiem jest wystarczające do prawidłowego uszczelnienia.

Pytanie: Czy NBR działa z płynami uzupełniającymi na bazie oleju?
Odpowiedź: Tak, wysokiej jakości nitryl (NBR) używany w tych kubkach jest specjalnie wybrany ze względu na jego doskonałą odporność na oleje, oleje napędowe i powszechne węglowodory.
