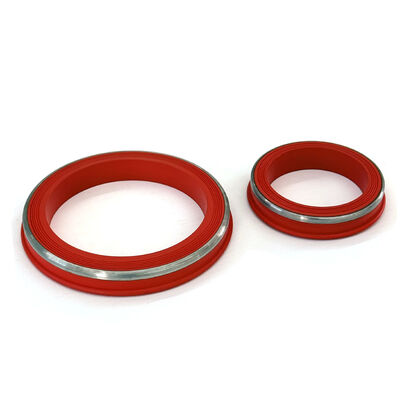

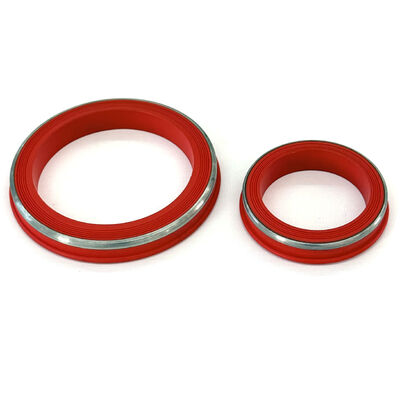

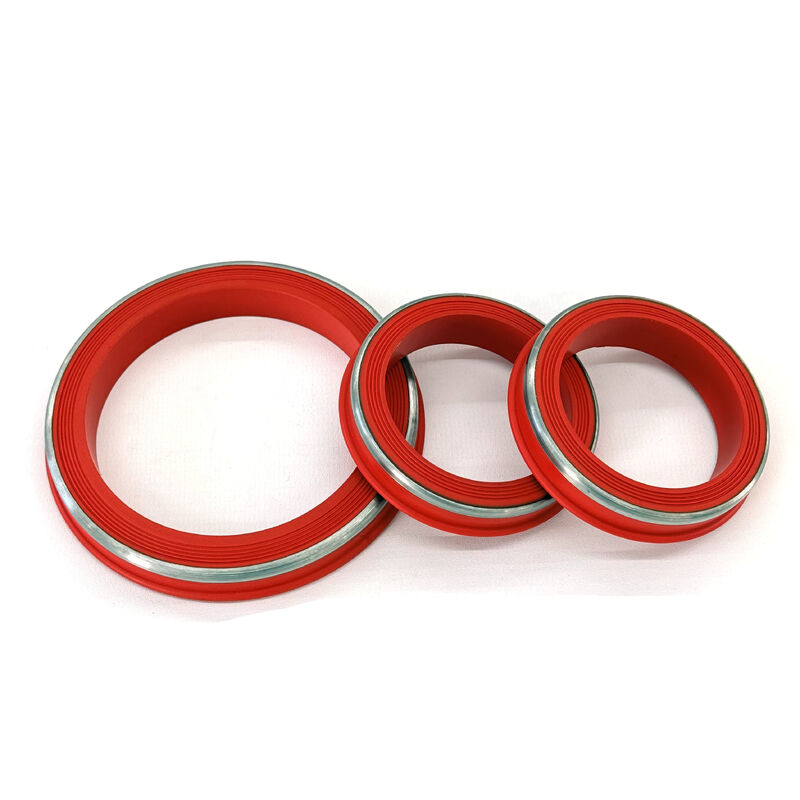

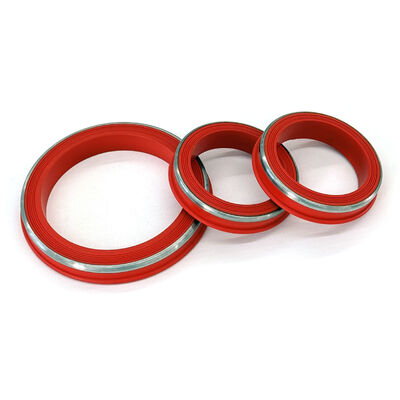

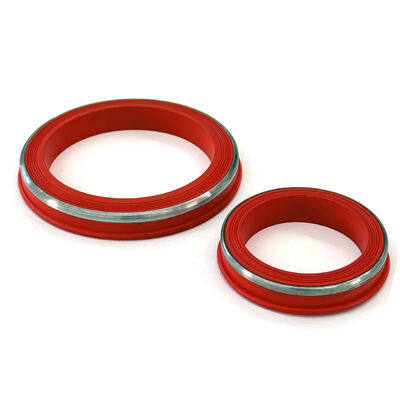

H2S-odporne pieczęcie z młotkiem. FKM z pierścieniem zapasowym ze stali nierdzewnej. 15,000 PSI CWP.

Przegląd

Na wysokim poziomie ryzyka, standardowe rozwiązania uszczelniające często nie są wystarczające w obliczu podwójnych wyzwań związanych z ekstremalnym ciepłem i korozyjnymi gazami.Nasze odporne na temperaturę FKM Lip Style Hammer Union Seals stanowią szczyt technologii uszczelniającej dla środowisk HPHT (High Pressure High Temperature) i Sour Service**.

Kluczowe cechy i korzyści

---

• Ekstremalna stabilność termiczna: Specjalnie opracowany FKM (Fluoroelastomer) utrzymuje elastomerową siłę uszczelniającą w temperaturach do 230 °C, w których standardowe uszczelnienia topną lub nie działają.

• Profil warg pod wpływem ciśnienia: Projekt "Lip Style" wykorzystuje wewnętrzne ciśnienie linii, aby rozświetlać wargi pieczęci przeciwko unijnemu podwodnemu, zapewniając ściślejszą pieczęć wraz ze wzrostem ciśnienia.

• Całkowita odporność na H2S i CO2: Zaprojektowany do użycia w tłuszczu, ten związek FKM jest odporny na degradację chemiczną, obrzęk,i pękanie spowodowane wysokimi stężeniami siarczanu wodoru i dwutlenku węgla.

• Wzmocnienie SS odporne na korozję: Zintegrowany pierścień zapasowy ze stali nierdzewnej jest odporny na pęknięcie siarki (SSC),zapewniają sztywną barierę antyekstruzyjną, której pierścienie mosiężne nie mogą zaoferować w kwaśnych warunkach.

• Integralność bez wycieku: Precyzyjnie formowane w celu spełnienia najbardziej rygorystycznych tolerancji pól naftowych w Ameryce Północnej, zapewniając 100% szczelne połączenie gazowe dla odpływu i stymulacji pod wysokim ciśnieniem

Specyfikacje techniczne

---

Parametry wydajności

---

•  Ciśnienie robocze na zimno (CWP): nominalne do 15 000 PSI (na rys. 1502).

• Zakres temperatur: -15°F do +446°F (-26°C do +230°C).

• Kompatybilność z nośnikami: H2S (gaz kwaśny), CO2, ropa naftowa, para, płynki zakwaszające (HCl/HF), aromatyczne węglowodory.

• Zestaw kompresyjny:** Doskonała odporność na trwałe deformacje pod długotrwałym obciążeniem.

• Odporność na wytłaczanie: maksymalne wsparcie w przejściach do 0,030" przy 15k PSI.

Ogólne zastosowania

---

Nasze uszczelki FKM/SS są "złotym standardem" dla obsługi wysokiego poziomu zagrożeń na polach naftowych: Produkcja kwaśnego gazu: Krytyczne uszczelnienie w studniach o wysokim stężeniu H2S i CO2.

1. Stymulacja i zakwaszanie studni: Obsługa agresywnych chemikaliów i kwasów, które niszczą standardowe uszczelki nitrylowe.

2. Wtrysk pary i geotermia: niezawodna wydajność w operacjach EOR (Enhanced Oil Recovery) o wysokiej temperaturze.

3. Szczelinowanie pod wysokim ciśnieniem: Główną metodą uszczelniania zbiorników rozładowania w flotach "Żelaza", działających w basenach korozyjnych.

4. Badanie studni HPHT: zapewnienie bezpieczeństwa i bezpieczeństwa podczas początkowego odpływu i testowania głębokich studni pod wysokim ciśnieniem.

Częste pytania

---

Pytanie 1: Dlaczego potrzebuję FKM "odpornego na temperaturę" dla związków fig 1502?
Odpowiedź: W temperaturze 15 000 PSI tarcie i dynamika płynu w linii przepływu mogą generować znaczne ciepło.

P2: W jaki sposób profil "Lip Style" poprawia uszczelnienie?
W przeciwieństwie do płaskich uszczelnień, które opierają się wyłącznie na kompresji, Lip Style jest "energetyzowany ciśnieniem".tworzenie bardziej dynamicznej i niezawodnej bariery szczelnej dla gazu.

P3: Czy FKM jest kompatybilny ze wszystkimi substancjami chemicznymi stosowanymi w frackingu?
Odpowiedź: FKM jest kompatybilny z większością substancji chemicznych stosowanych na polach ropopochodnych, w tym kwasów i węglowodorów aromatycznych.

P4: Jaki jest okres trwałości tych pieczęci?
Odpowiedź: Nasze uszczelki FKM mają wyjątkowy okres trwałości 20 lat, gdy są przechowywane prawidłowo, w porównaniu z 5-10 latami NBR. Dzięki temu są idealne do zapasów awaryjnych i długoterminowych.
