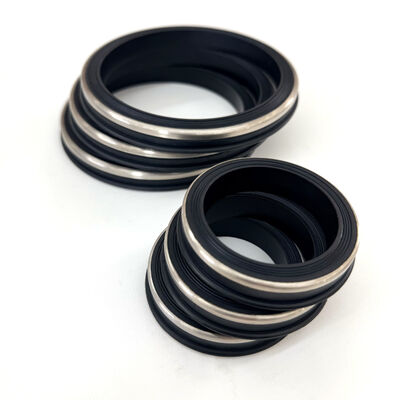

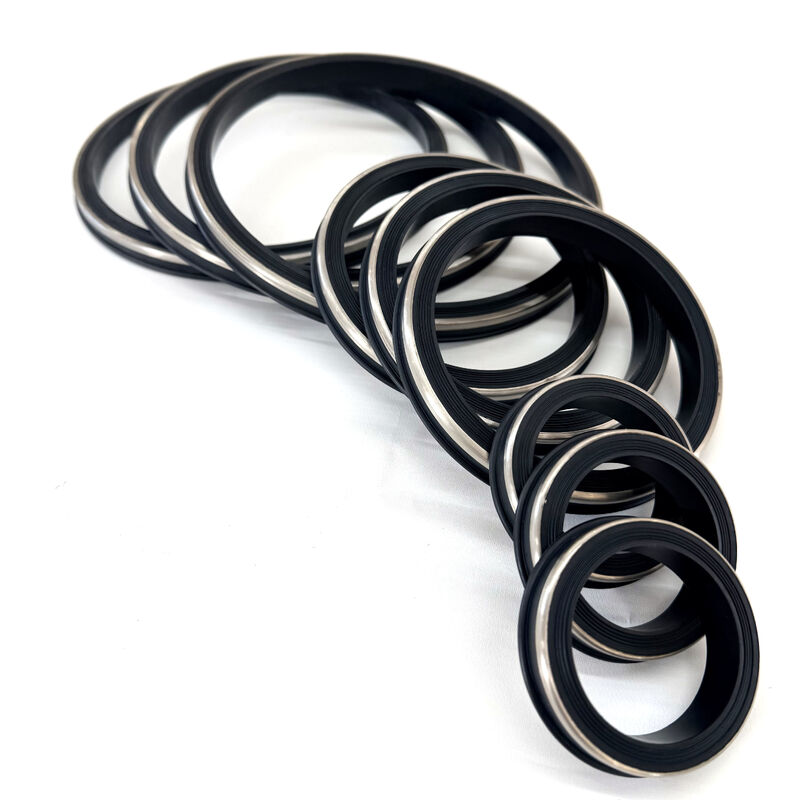

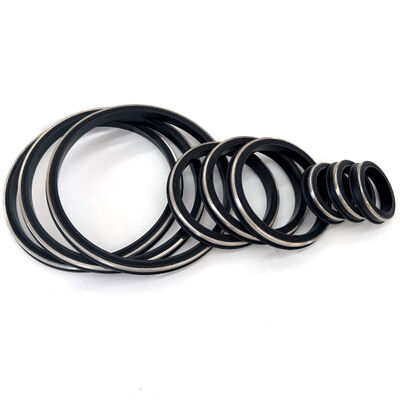

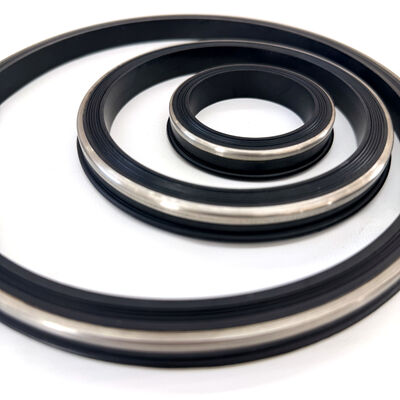

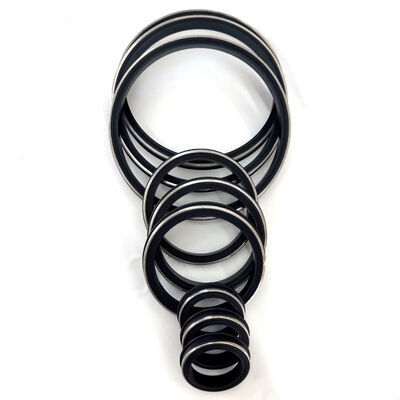

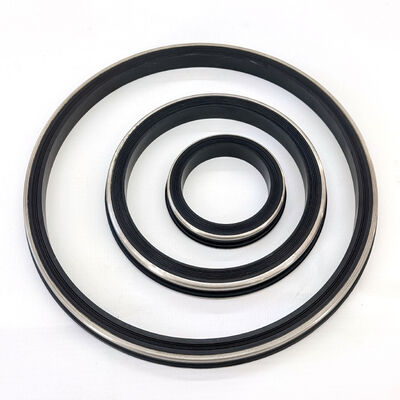

Uszczelki złącza młotkowego odporne na H2S | FKM z pierścieniem zapasowym ze stali nierdzewnej | CWP 15 000 PSI

Przegląd

Zaprojektowane do pracy w kwaśnych warunkach i w ekstremalnych temperaturach

W najbardziej niestabilnych środowiskach na polach naftowych – gdzie wysokie ciśnienie spotyka się z H2S i ekstremalnymi temperaturami – standardowe uszczelnienia NBR zawiodą. Nasza premiaUszczelnienia FKM Hammer Union z pierścieniami zapasowymi ze stali nierdzewnejsą najlepszą obroną integralności linii przepływu.

Specjalnie zaprojektowany dlaKwaśna obsługa (H2S) i wysokie ciśnieniew zastosowaniach takich jak Fig. 1502, uszczelnienia te łączą obojętność chemiczną wysokiej jakości fluoroelastomeru (FKM) ze sztywnym wsparciem konstrukcyjnym w postaci pierścienia zapobiegającego wyciskaniu ze stali nierdzewnej. Jest to profesjonalny wybór do zastosowań przy ciśnieniu roboczym na zimno (CWP) wynoszącym 15 000 PSI, gdzie bezpieczeństwo i czas sprawności nie podlegają negocjacjom.

Kluczowe funkcje i zalety

---

• Zaprojektowane do pracy w kwaśnych warunkach (H2S): Nasz specjalistyczny związek fluoroelastomerowy (FKM) jest chemicznie obojętny na siarkowodór, zapobiegając pęcznieniu, twardnieniu i pękaniu, które powodują awarie uszczelek NBR w kwaśnym środowisku.

• Wzmocnienie ze stali nierdzewnej najwyższej jakości: W przeciwieństwie do pierścieni mosiężnych, które mogą korodować w płynach bogatych w siarkę, nasz pierścień przeciwwytłaczany ze stali nierdzewnej zapewnia trwałą integralność strukturalną i niezawodność zerową korozją.

• Zabezpieczenie przed wydmuchem pod wysokim ciśnieniem: Zintegrowany pierścień zapasowy wypełnia lukę w złączce, zapewniając, że uszczelka zachowuje swój kształt nawet przy skokach ciśnienia 15 000 PSI.

• Rozszerzona stabilność termiczna: Utrzymuje dodatnie uszczelnienie w ekstremalnych temperaturach w zakresie od -15°F do 446°F, idealne do studni HPHT (wysokociśnieniowe i wysokotemperaturowe).

• Konstrukcja zasilana ciśnieniem: Profil wargowy zaprojektowano tak, aby wykorzystywał wewnętrzne ciśnienie w przewodzie w celu zwiększenia siły uszczelniającej, zapewniając szczelne połączenie od rozruchu pod niskim ciśnieniem do pracy przy pełnym obciążeniu.

Dane techniczne

---

Parametry wydajności

---

•  Ciśnienie robocze na zimno (CWP): znamionowe do 15 000 PSI (dla rys. 1502).

• Zakres temperatur: -15°F do +446°F (-26°C do +230°C).

• Kompatybilność z mediami: H2S (gaz kwaśny), CO2, ropa naftowa, para wodna, płyny zakwaszające (HCl/HF), węglowodory aromatyczne.

• Zestaw kompresyjny:** Doskonała odporność na trwałe odkształcenia pod długotrwałym obciążeniem.

• Odporność na wytłaczanie: Maksymalne wsparcie przy szczelinach do 0,030 cala przy 15 tys. PSI.

Typowe zastosowania

---

Nasze uszczelnienia FKM/SS to „złoty standard” w przypadku wymagających obsługi pól naftowych: Produkcja kwaśnego gazu: Krytyczne uszczelnienie w odwiertach o wysokim stężeniu H2S i CO2.

1. Dobra stymulacja i zakwaszanie: Obchodzenie się z agresywnymi chemikaliami i kwasami, które degradują standardowe uszczelki nitrylowe.

2. Wtrysk pary i energia geotermalna: Niezawodna wydajność w operacjach EOR (Enhanced Oil Recovery) w wysokich temperaturach.

3. Szczelinowanie pod wysokim ciśnieniem: popularne uszczelnienie kolektorów wylotowych we flotach „żelaznych” działających w basenach korozyjnych.

4. Testowanie odwiertów HPHT: Zapewnienie bezpieczeństwa podczas początkowego przepływu zwrotnego i testowania głębokich odwiertów wysokociśnieniowych.

Często zadawane pytania

---

P1: Kiedy powinienem wybrać FKM ze stalą nierdzewną zamiast NBR z mosiądzem?
Odp.: Należy dokonać aktualizacji do FKM/SS, gdy występuje H2S lub gdy temperatura robocza przekracza 212°F. Do kwaśnych zastosowań wymagana jest stal nierdzewna, ponieważ mosiądz może ulegać korozji naprężeniowej siarczkowej.

P2: Czy te uszczelki będą działać z moimi istniejącymi złączami młotkowymi Fig 1502?
O: Tak. Nasze uszczelki są zaprojektowane tak, aby spełniać standardowe profile geometryczne złączy Rysunek 1502, 1002 i 602, zapewniając bezproblemowe dopasowanie do bieżących zapasów.

P3: Jakie są zalety pierścienia ze stali nierdzewnej przy ciśnieniu 15 000 PSI?
Odp.: Przy 15 tys. PSI guma staje się prawie płynna. Pierścień SS działa jak sztywna ścianka, która zapobiega przepychaniu gumy przez maleńkie szczeliny w złączce, zapobiegając „wydmuchom”.

P4: Czy te uszczelki poradzą sobie z wysokim stężeniem kwasu solnego (HCl)?
Odp.: Tak, FKM jest wysoce odporny na większość kwasów stosowanych do dobrego zakwaszania, co czyni go znacznie lepszym od NBR w zakresie stymulacji.

P5: Jaki jest zalecany okres trwałości uszczelek FKM?
Odp.: FKM ma wyjątkowy okres przydatności do spożycia wynoszący 20 lat, jeśli jest przechowywany w chłodnym, suchym miejscu z dala od bezpośredniego światła słonecznego i ozonu, co czyni go doskonałym produktem magazynowym typu „kup i trzymaj”.
