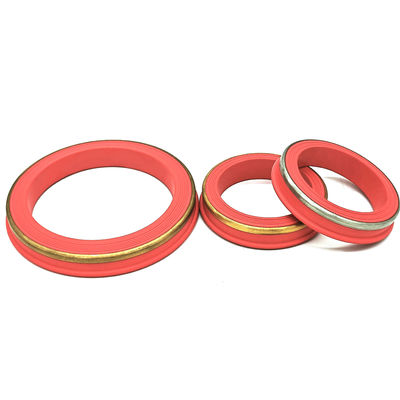

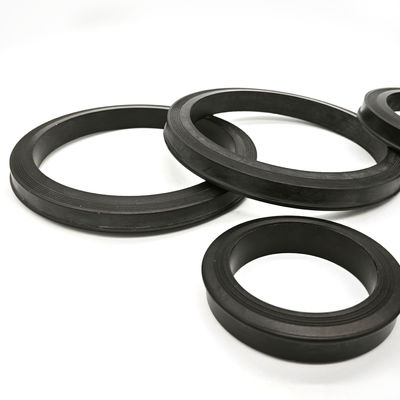

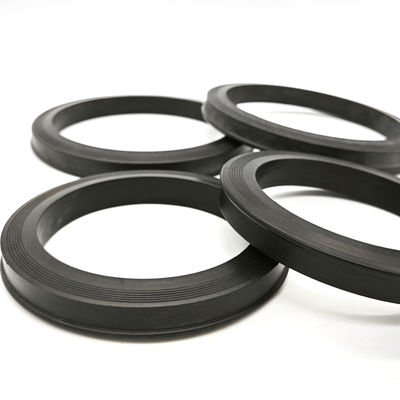

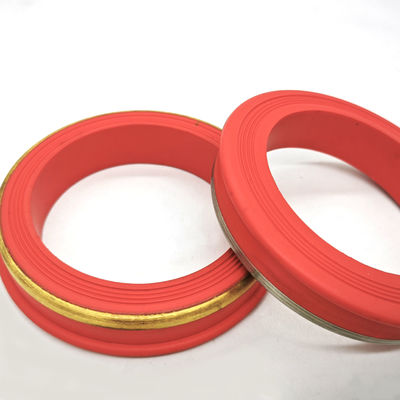

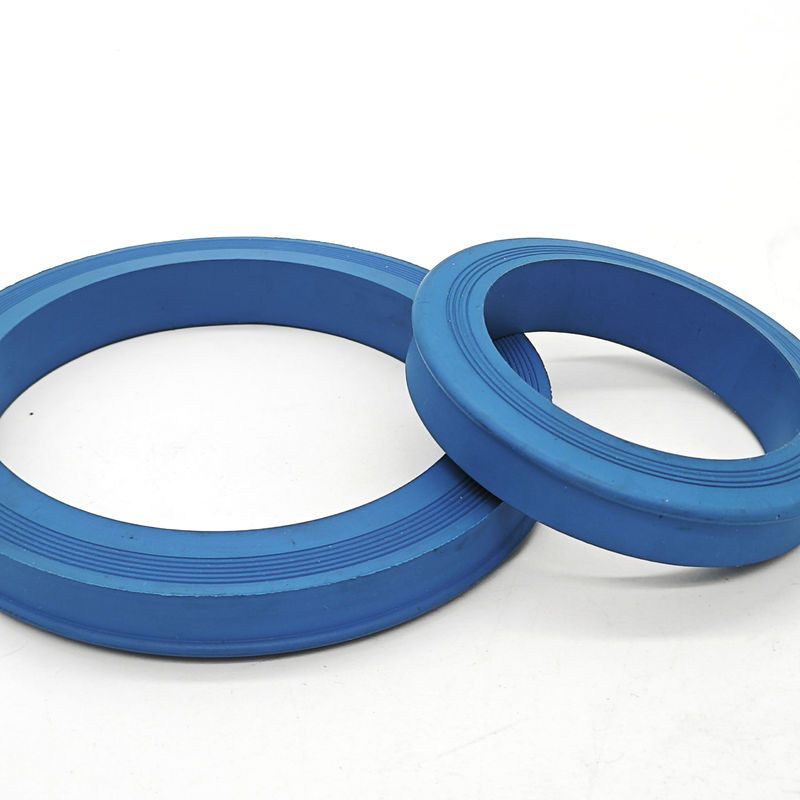

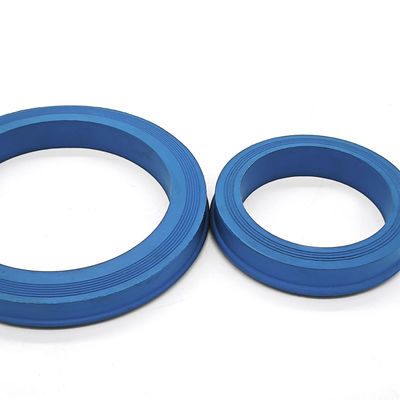

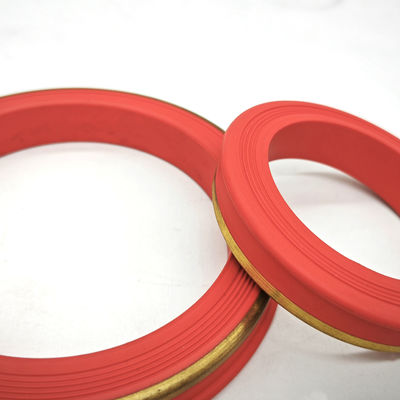

Odporna na wysokie temperatury uszczelka młotkowa do pól naftowych zapewniająca niezawodność przy wysokim ciśnieniu i odporność chemiczną

Odporne na wysokie temperatury uszczelnienia młotkowe do pól naftowych

Przegląd produktu

W ekstremalnych warunkach na polach naftowych standardowe uszczelnienia często zawodzą z powodu degradacji termicznej i skoków ciśnienia. Nasze odporne na wysokie temperatury uszczelki młotkowe zostały specjalnie zaprojektowane, aby zachować swoje właściwości mechaniczne w warunkach intensywnego ciepła. Zaprojektowane do przewodów przepływowych pod wysokim ciśnieniem, uszczelnienia te stanowią niezawodną, ​​szczelną barierę, zapewniając bezpieczeństwo i wydajność w zastosowaniach związanych z wierceniem głębokich studni, wtryskiwaniem pary i produkcją w wysokich temperaturach.

Kluczowe zalety w przypadku operacji w wysokich temperaturach

Stabilność termiczna: Opracowany tak, aby był odporny na utwardzanie, pękanie i utratę elastyczności w podwyższonych temperaturach.
Niezawodność przy wysokich ciśnieniach: Specjalnie zaprojektowane, aby wytrzymać trudy środowisk od 10 000 do 15 000 PSI bez wytłaczania.
Odporność chemiczna: Doskonała odporność na węglowodory, siarkowodór (H2S) i agresywne chemikalia z pól naftowych.
Zoptymalizowana geometria: Precyzyjnie uformowana, aby pasowała do standardowych rowków łączących, zapewniając bezpieczne wspomagane uszczelnienie „metal do metalu”.

Porównanie materiałów dla środowisk termicznych

Wybór odpowiedniego materiału ma kluczowe znaczenie dla powodzenia pracy w wysokich temperaturach. Oferujemy trzy podstawowe związki:

1. FKM (fluorowęglowodór / polimer wysokotemperaturowy):
Ocena cieplna: wyjątkowa. Najlepsze do ciągłego narażenia na działanie wysokiej temperatury.
Kompatybilność: Wysoka odporność na chemikalia i oleje; Idealny do ekstremalnych warunków w odwiercie.

2. HNBR (uwodorniony nitryl):
Ocena cieplna: lepsza od standardowego NBR.
Kompatybilność: Wysoka wytrzymałość mechaniczna i odporność na ścieranie; doskonały do ​​obsługi „kwaśnego gazu” (H2S) i ogrzewania do 150°C.

3.PTFE (politetrafluoroetylen) z rdzeniem elastomerowym:
Ocena cieplna: najwyższa dostępna.
Kompatybilność: Praktycznie uniwersalna odporność chemiczna; niskie tarcie dla łatwego montażu i demontażu.

Dane techniczne i parametry

Nasze uszczelnienia są zbudowane tak, aby spełniać lub przekraczać wymagania branżowe dotyczące pracy w wysokich temperaturach i pod wysokim ciśnieniem (HTHP).

Rozmiary uszczelek: Dostępne od 1” do 4” (typowe rozmiary: 2”, 3”, 4”).
Zakres ciśnienia roboczego:
Średnie ciśnienie: 6000 PSI (ryc. 602)
Wysokie ciśnienie: 10 000 PSI (ryc. 1002)
Ultrawysokie ciśnienie: 15 000 PSI (ryc. 1502)
Wartość znamionowa kwaśnego gazu: do 20 000 PSI (ryc. 2202)
Limity temperatur:
Uszczelki HNBR: -40°C do +150°C (-40°F do +302°F)
Uszczelki FKM: -20°C do +200°C (-4°F do +392°F)
Specjalny PTFE: do +250°C (+482°F)

Zakres zastosowania

Te uszczelnienia wysokotemperaturowe są preferowanym wyborem w przypadku wymagających operacji naftowych i gazowych, w tym:
1. Wtrysk pary i EOR: Procesy ulepszonego odzyskiwania oleju wymagające pary o wysokiej temperaturze.
2. Wiercenie głębokich studni: Zastosowania, w których gradienty geotermalne prowadzą do wysokich temperatur otoczenia w odwiercie.
3. Kolektory szczelinowe (Frac): Przesyłanie płynu pod wysokim ciśnieniem, gdy tarcie i czynniki środowiskowe podnoszą temperaturę.
4. Testowanie i produkcja odwiertów: Obsługa gorącej ropy naftowej i gazu bezpośrednio z głowicy odwiertu.
5. Energia geotermalna: Uszczelnianie przewodów cieczy podczas wierceń i wydobycia geotermalnych.

Zgodność branżowa

Nasze uszczelnienia są zaprojektowane tak, aby zapewnić uniwersalną kompatybilność ze standardowymi konfiguracjami złączy młotkowych „Figure” stosowanych na rynku światowym:
Standardowe wysokotemperaturowe: rys. 602, rys. 1002.
Ciężka praca w wysokiej temperaturze: rys. 1502.
H2S/praca w wysokiej temperaturze: rys. 2202.

Standardy jakości i zamówienia

Przestrzegamy ścisłych protokołów kontroli jakości, testujemy odkształcenie po ściskaniu, wytrzymałość na rozciąganie i twardość (Shore A), aby mieć pewność, że każda uszczelka sprawdza się w terenie. Zapytawszy o wycenę, prosimy o podanie:
Numer figury: (np. ryc. 1502)
Rozmiar nominalny: (np. 2 cale, 3 cale)
Maksymalna temperatura robocza: (wymagana w przypadku zaleceń materiałowych)
Narażenie chemiczne: (np. obecność H2S, CO2 lub ciężkich związków aromatycznych)
