Dom ProduktyPieczęć Związku Młota

Wysokiego ciśnienia 20,000 PSI Pieczęć z łącznikiem młotnym z odpornymi na korozję materiałami NBR HNBR FKM PTFE i dostosowanymi rozmiarami

Wysokiego ciśnienia 20,000 PSI Pieczęć z łącznikiem młotnym z odpornymi na korozję materiałami NBR HNBR FKM PTFE i dostosowanymi rozmiarami

Szczegóły Produktu:
Miejsce pochodzenia: Szanghaj, Chiny
Nazwa handlowa: Royal Way/SHQN
Orzecznictwo: ISO 9001 certificate
Numer modelu: Ryc. 1502
Zapłata:
Minimalne zamówienie: 200szt
Cena: USD$0.2/pc to $4/pc according to size and rubber material
Szczegóły pakowania: Opakowanie kartonowe 40*40*20 cm
Czas dostawy: 7-15 dni w zależności od ilości zamówienia
Zasady płatności: T/T, Western Union, Paypal, przelew bankowy
Możliwość Supply: 50000 sztuk na tydzień
Kontakt
Szczegółowy opis produktu
Tworzywo: NBR, nitryl, Buna-N, HNBR, FKM, PTFE, PU Kolor: Kolor czarny lub niestandardowy
Rozmiar: 1" 2" 3" 4", akceptuj rozmiary niestandardowe Kompatybilna seria figurek: Ryc. 602, Ryc. 1002, Ryc. 1502, Ryc. 2002
Twardość / twardość: W zamówieniu podać twardość i tolerancję mieszanki Ocena ciśnienia roboczego: Pełna ocena zgromadzenia związkowego; potwierdzić warunki świadczenia usług
Środowisko usługowe: Określ zawartość H2S/CO2 i wymagane kwalifikacje związku Zakres temperatury roboczej: Zależny od związku i płynu; potwierdzić temperaturę ciągłą i szczytową
Kompatybilność mediów: Sprawdź aktualny skład płynu, stężenie i temperaturę Typ projektu uszczelnienia: Uszczelka wargowa typu O-ring
Wstaw materiał: Stal nierdzewna, mosiądz Proces produkcyjny: Formowanie tłoczne
Podkreślić:

Wysokie ciśnienie 20

,

Uszczelnienie złącza młotkowego 000 PSI

,

Wypieprzony zęb zębaty

,

Zastosowalne rozmiary

Uszczelki do złączek typu Hammer Union NBR HNBR FKM PTFE do rozdzielaczy wysokociśnieniowych



Przegląd produktu


Uszczelki zamienne do złączek typu Hammer Union do połączeń rozdzielaczy i linii przepływowych są dobierane na podstawie profilu zamontowanego, mieszanki i wzmocnienia. Niniejsza oferta obejmuje opcje NBR, HNBR, FKM i PTFE. W przypadku zmiany materiału w istniejącym rozdzielaczu, zachowaj zatwierdzone wymiary połączenia i przed złożeniem zamówienia przeanalizuj nową mieszankę pod kątem rzeczywistego płynu, temperatury i cykli ciśnieniowych.







Zakres zastosowania








  1. Rozdzielacze wysokociśnieniowe: Zapewnienie bezpiecznych połączeń w rozdzielaczach dławiących i zabijających.

  2. Szczelinowanie hydrauliczne: Obsługa płynów szczelinujących i proppantów o wysokiej prędkości.

  3. Zakwaszanie i cementowanie: Przeanalizuj rzeczywiste stężenie chemiczne i narażenie na zawiesinę dla uszczelki połączenia.

  4. Systemy płuczki wiertniczej: Uszczelnianie linii ssących i tłocznych pomp płuczkowych.

  5. Połączenia linii przepływowych: Łączenie rur do transportu wody, ropy i gazu w środowiskach lądowych i morskich.

  6.
  7.
  8.



Porównanie materiałów i wydajność



Wydajność uszczelki złączki typu Hammer Union jest w dużej mierze określana przez jej mieszankę elastomerową. Oferujemy kilka opcji materiałowych dostosowanych do różnych warunków środowiskowych:



NBR (kauczuk nitrylowy)
Opcja dla kompatybilnych formulacji olejowych, wodnych i hydraulicznych. Potwierdź dodatki, ciała stałe i temperaturę pracy dla wybranej mieszanki NBR.
Temperatura: Potwierdź ciągłe i maksymalne limity dla wybranej mieszanki NBR.

HNBR (uwodorniony nitryl)
Rozważ wybraną mieszankę HNBR tam, gdzie wymagane są różne właściwości termiczne lub mechaniczne. Serwis H2S i CO2 wymaga danych dotyczących składu gazu, ciśnienia, warunków dekompresji i odpowiednich danych kwalifikacyjnych.
Temperatura: Potwierdź ciągłe i maksymalne limity dla wybranej mieszanki HNBR.

FKM (fluorowęglowodór)
Wybierz gatunek FKM w zależności od identyfikacji płynu, stężenia kwasu i temperatury ekspozycji. Kompatybilność z parą wymaga przeglądu specyficznego dla gatunku i nie może być zakładana na podstawie nazwy polimeru.
Temperatura: Potwierdź wybrany gatunek FKM w odniesieniu do płynu i czasu ekspozycji.

PTFE (politetrafluoroetylen)
Potwierdź, czy opcja PTFE jest uszczelką stałą, konstrukcją kopertową, czy oddzielnym elementem wspierającym. Kompletna konstrukcja, w tym wszelki rdzeń elastomerowy, określa przydatność.
Temperatura: Potwierdź kompletną konstrukcję zawierającą PTFE, w tym rdzeń lub wzmocnienie.



Ciśnienie robocze i parametry techniczne



Poniższe klasy figur są odniesieniami identyfikacyjnymi; zweryfikuj ciśnienie robocze na podstawie pełnej oceny zespołu złączki i warunków serwisowych:
Figura 602: Zidentyfikuj zamontowane połączenie i zweryfikuj jego ocenę producenta.
Figura 1002: Dopasuj producenta, rozmiar nominalny i profil rowka.
Figura 1502: Potwierdź ocenę zespołu, konstrukcję wspierającą i klasyfikację serwisową.
Figura 2202: Potwierdź dokładny rysunek połączenia i wszelkie wymagane kwalifikacje do pracy w warunkach kwaśnych.



Dostępne rozmiary: 1 cal, 2 cale, 3 cale, 4 cale.
Twardość: Określ twardość mieszanki i tolerancję wraz z zamówieniem; przeanalizuj prześwit wytłaczania i wzmocnienie razem.

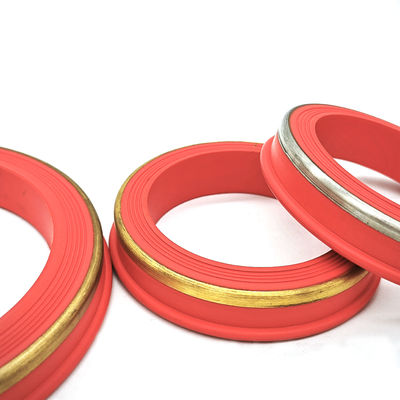

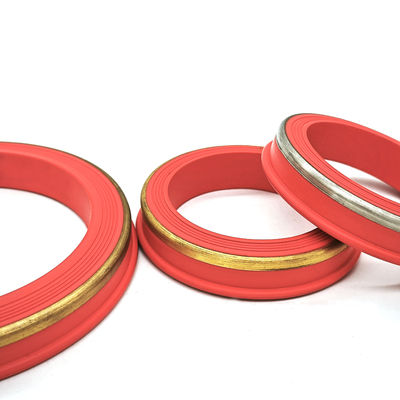

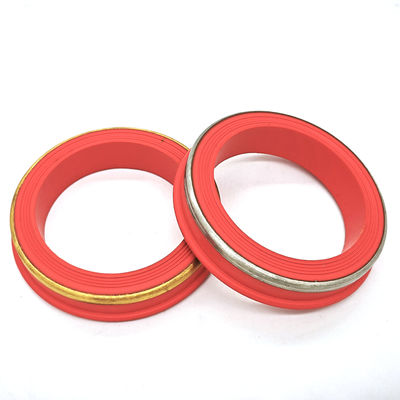

Wzmocnienie: Warianty wysokociśnieniowe (szczególnie Fig 1502) są dostępne z mosiężnymi lub stalowymi pierścieniami zapobiegającymi wytłaczaniu dla zwiększonej trwałości.



Kluczowe cechy



1. Profil uszczelniający: Dopasuj do zamontowanego rowka i kierunku ciśnienia; wydajność uszczelniania zależy od pełnego projektu połączenia i montażu.
2. Wzmocnienie: Mosiężne lub stalowe pierścienie zapewniają wsparcie w określonych konstrukcjach. Potwierdź wymiary pierścienia i prześwit roboczy; sam pierścień nie określa oceny ciśnienia.
3. Dopasowanie zamienne: Zweryfikuj producenta, figurę, rozmiar nominalny i profil uszczelki. Nie zakładaj zamienności między producentami złączek.
4. Analiza płynu: Uwzględnij węglowodory, sole, chemikalia czyszczące i narażenie na ciała stałe przy wyborze mieszanki.





Dlaczego wybrać nasze uszczelki



Nasz system zarządzania jakością ISO 9001 wspiera produkcję i kontrolę zamówień. Uzgodnij wymiary, mieszankę, twardość i wymagania dotyczące inspekcji z zamówieniem zakupu. Testy i dokumentacja specyficzne dla zastosowania powinny być zamawiane dla wybranej konfiguracji.





Informacje dotyczące zamawiania



Aby zapewnić prawidłowe dopasowanie do systemu rozdzielacza, należy określić:
Numer figury (np. Fig 1502 lub Fig 1002).
Rozmiar rury (np. 2 cale lub 3 cale).
Wymagany materiał (NBR, HNBR lub FKM).
Czy wymagany jest metalowy pierścień wzmacniający.



Skontaktuj się z nami już dziś, aby uzyskać konsultację techniczną lub wycenę dla Twoich potrzeb w zakresie wymiany hurtowej.

Zmiana mieszanki w istniejącym rozdzielaczu

Do zapytania dołącz aktualne oznaczenie mieszanki, powód wymiany, zatwierdzoną rewizję rysunku i zmiany płynu. Oddzielnie zidentyfikuj ciągłe narażenie, chemikalia do płukania i warunki postoju. Zachowaj oryginalny profil uszczelniający i konfigurację wzmocnienia, chyba że zatwierdzono zmieniony projekt. Zmiana polimeru sama w sobie nie zwiększa ciśnienia zespołu ani nie kwalifikuje połączenia do pracy w warunkach kwaśnych.
