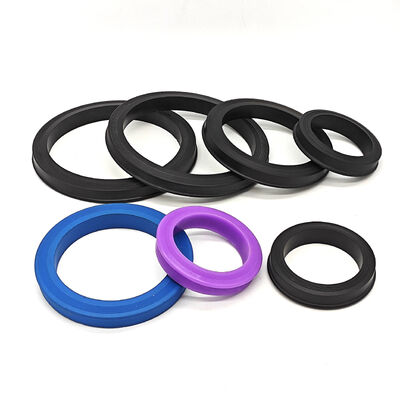

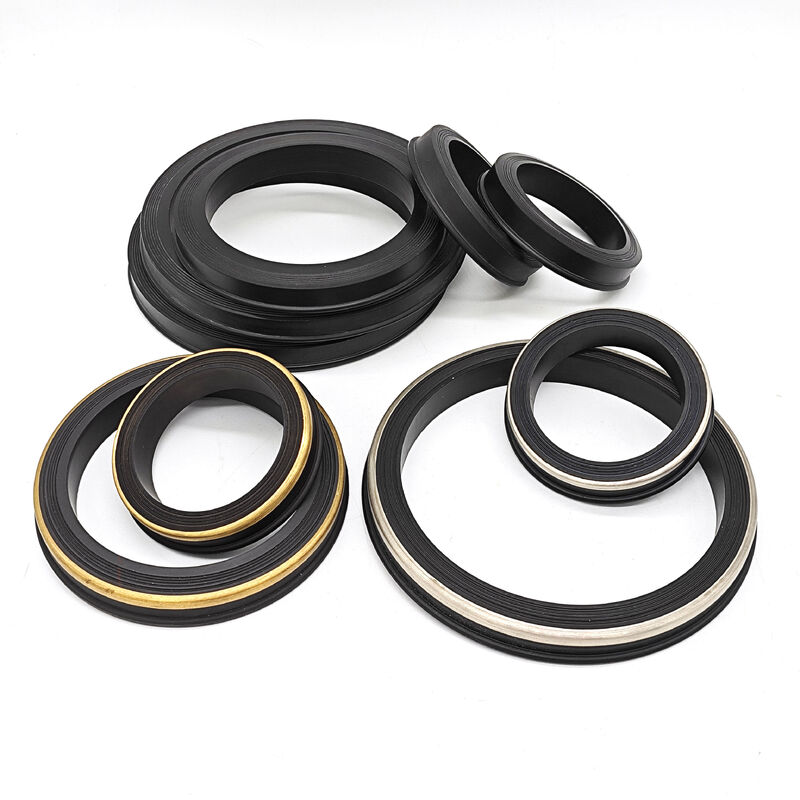

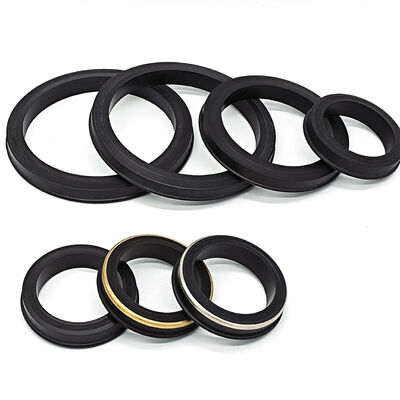

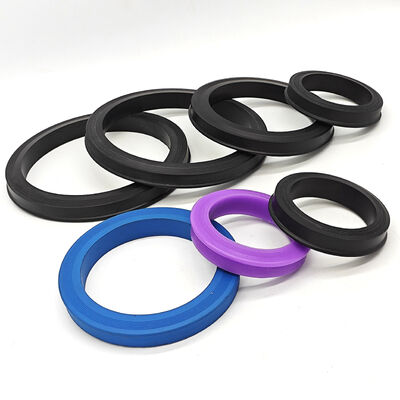

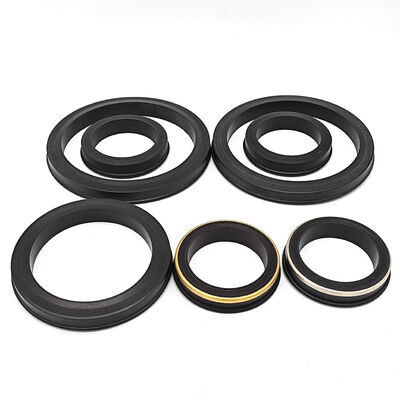

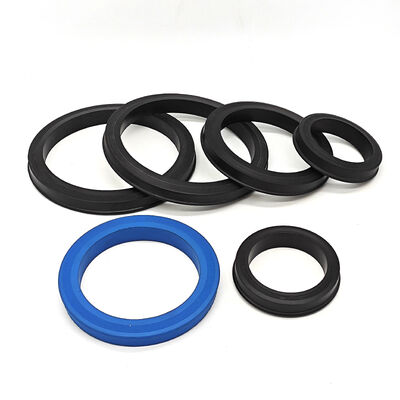

Standardowe fig. 602, 1002, 1502 Hammer Union Lip Seals z materiałami NBR HNBR FKM PTFE do zastosowań 6000-15000 PSI

Standardowe fig. 602, 1002, 1502 Hammer Union Lip Seals z materiałami NBR HNBR FKM PTFE do zastosowań 6000-15000 PSI

Szczegóły Produktu:
Miejsce pochodzenia: Szanghaj, Chiny
Nazwa handlowa: Royal Way
Orzecznictwo: ISO 9001 certificate
Numer modelu: Ryc. 1502
Dokument: Hammer Union Seal TDS.pdf
Zapłata:
Minimalne zamówienie: 200szt
Cena: USD$0.2/pc to $4/pc according to size and rubber material
Szczegóły pakowania: Opakowanie kartonowe 40*40*20 cm
Czas dostawy: 7-15 dni w zależności od ilości zamówienia
Zasady płatności: T/T, Western Union, Paypal, przelew bankowy
Możliwość Supply: 50000 sztuk na tydzień
Kontakt
Szczegółowy opis produktu
Nazwa: Uszczelka złącza młotkowego/pierścień uszczelniający wargowy złącza młotkowego Tworzywo: NBR HNBR FKM PTFE
Rozmiar: 1" 2" 3" 4", akceptuj rozmiary niestandardowe Kolor: Kolor czarny lub niestandardowy
Twardość: W zamówieniu podać twardość i tolerancję mieszanki Kompatybilna seria figurek: Ryc. 602, Ryc. 1002, Ryc. 1502, Ryc. 2002
Ocena ciśnienia roboczego: Pełna ocena zgromadzenia związkowego; potwierdzić warunki świadczenia usług Zakres temperatury roboczej: Zależny od związku i płynu; potwierdzić temperaturę ciągłą i szczytową
Środowisko usługowe: Określ zawartość H2S/CO2 i wymagane kwalifikacje związku Kompatybilność mediów: Sprawdź aktualny skład płynu, stężenie i temperaturę
Typ projektu uszczelnienia: Uszczelka wargowa typu O-ring z metalowym pierścieniem podporowym Zestaw kompresyjny: W razie potrzeby określić złożoną metodę badania i warunki
Odporność na ścieranie: Przejrzyj wymagania dotyczące narażenia na propant i inspekcji Proces produkcyjny: Formowanie tłoczne
Podkreślić:

Rys. 602 Uszczelka złącza młotkowego

,

NBR HNBR FKM PTFE Uszczelka Weco

,

6000-15000 PSI Uszczelka wargowa złącza młotkowego

Uszczelki do złączek typu Hammer Union, standardowe Fig 602, 1002, 1502, dostępne NBR HNBR FKM PTFE



Wprowadzenie produktu

WysokowydajneUszczelki do złączek typu Hammer Union (znane również jako uszczelki wargowe) to części zamienne do określonych połączeń rurowych typu hammer union. Zidentyfikuj producenta złączki, jej typ (figurę) i rozmiar nominalny, a następnie dopasuj profil uszczelki do zatwierdzonego rysunku lub próbki. Figury 602, 1002 i 1502 to identyfikatory połączeń; sam numer figury nie potwierdza zamienności ani klasy szczelności luźnej uszczelki.

Standardowe fig. 602, 1002, 1502 Hammer Union Lip Seals z materiałami NBR HNBR FKM PTFE do zastosowań 6000-15000 PSIStandardowe fig. 602, 1002, 1502 Hammer Union Lip Seals z materiałami NBR HNBR FKM PTFE do zastosowań 6000-15000 PSIStandardowe fig. 602, 1002, 1502 Hammer Union Lip Seals z materiałami NBR HNBR FKM PTFE do zastosowań 6000-15000 PSI



Specyfikacje techniczne

Specyfikacja Szczegóły
Dostępne figury Fig 602, Fig 1002, Fig 1502, Fig 2002, Fig 206
Rozmiary nominalne 1", 2", 3", 4"
Ciśnienia znamionowe Potwierdź pełne ciśnienie znamionowe zespołu złączki i warunki pracy
Opcje materiałowe NBR, HNBR, FKM (Fluorowęglowodór), PTFE
Wzmocnienie wewnętrzne Dostępne z pierścieniami z mosiądzu lub stali nierdzewnej
Zgodność ze standardami Potwierdź producenta, figurę, wymiary rowka i zatwierdzony profil uszczelki





Porównanie wydajności materiałowej

Wybór odpowiedniego elastomeru jest kluczowy dla żywotności uszczelki do złączki typu hammer union. Poniżej znajduje się porównanie oparte na środowiskach pracy:

  • NBR (Nitrile / Buna-N):

    • Zastosowanie: Ogólne zastosowania z wodą, olejem i błotem.

    • Zakres temperatur: Potwierdź ciągłą i szczytową temperaturę dla wybranej mieszanki NBR.

    • Zalety: Opłacalność, doskonała odporność na ścieranie.

    •
    •
    •
  • HNBR (Hydrogenated Nitrile):

    • Zastosowanie: Płyny wiertnicze przeanalizowane dla wybranej mieszanki HNBR; wymagania dotyczące kwalifikacji do gazu kwaśnego należy określić osobno.

    • Zakres temperatur: Potwierdź ciągłą i szczytową temperaturę dla wybranej mieszanki HNBR.

    • Zalety: Analiza danych mechanicznych, cieplnych i dotyczących dekompresji gazowej dla konkretnej mieszanki.

    •
    •
    •
  • FKM (Fluorowęglowodór):

    • Zastosowanie: Wysokotemperaturowe procesy chemiczne i agresywne płyny.

    • Zakres temperatur: Potwierdź wybraną klasę FKM w odniesieniu do płynu i czasu ekspozycji.

    • Zalety: Wyjątkowa stabilność chemiczna i odporność na ciepło.

    •
    •
    •
  • PTFE:

    • Zastosowanie: Konfiguracje zawierające PTFE przeanalizowane pod kątem rysunku, rzeczywistego płynu i temperatury.

    • Zalety: Potwierdź konstrukcję z litego PTFE, otoczki lub pierścienia podporowego oraz granice rdzenia lub wzmocnienia.

    •
    •
    •
  •
  •
  •





Ciśnienie robocze według numeru figury

Te klasy ciśnienia są odniesieniami identyfikacyjnymi figury. Zweryfikuj ciśnienie znamionowe zainstalowanego zespołu, klasyfikację serwisową i obniżenie ciśnienia ze względu na temperaturę u producenta sprzętu:

  • Uszczelki Fig 602: Odniesienie do klasy sprzętu: 6 000 PSI.

  • Uszczelki Fig 1002: Odniesienie do klasy sprzętu: 10 000 PSI.

  • Uszczelki Fig 1502: Odniesienie do klasy sprzętu: 15 000 PSI.

  •
  •
  •





Kluczowe cechy i zalety

  • Precyzyjne dopasowanie: Podaj rewizję rysunku, wymiary i tolerancje. Potwierdź dopasowanie i szczelność z kompletnym połączeniem i procedurą sprzętową.

  • Konstrukcja zapobiegająca wytłaczaniu: Wzmocnienie z mosiądzu lub stali nierdzewnej jest dostępne dla określonych profili; przeanalizuj wymiary wsparcia i luz roboczy razem.

  • Odporność chemiczna: Przeanalizuj wybraną mieszankę w odniesieniu do rzeczywistych kwasów, soli, węglowodorów i płynów czyszczących.

  • Niezawodne uszczelnienie: Podaj warunki cykli ciśnieniowych i dekompresji przy wyborze mieszanki i wzmocnienia.



Typowe zastosowania

Nasze uszczelki do złączek typu Hammer Union są szeroko stosowane na globalnych polach naftowych i w sektorach przemysłowych:

  • Linie przepływowe ropy i gazu: Łączenie rur podczas wiercenia i produkcji.

  • Operacje szczelinowania hydraulicznego: Transport płynów do szczelinowania hydraulicznego pod wysokim ciśnieniem.

  • Zakwaszanie i cementowanie: Bezpieczne uszczelnienia podczas stymulacji i obudowy odwiertów.

  • Systemy błotne: Obsługa ściernych płuczek wiertniczych w liniach ssawnych i tłocznych.

  • Transport wody: Rurociągi wodne o dużej średnicy w obiektach przemysłowych.

  •
  •
  •





Dlaczego warto zamówić u nas?



  1. Zapewnienie jakości: Wyprodukowano zgodnie z naszym systemem zarządzania jakością ISO 9001; uzgodnij twardość, kontrolę wymiarów i wszelkie wymagane testy montażowe z zamówieniem.

  2. Kompatybilność zamienna: Dopasuj producenta złączki, figurę, rozmiar nominalny i zainstalowany profil; potwierdź dopasowanie zamienne przed złożeniem zamówienia.

  3. Wysyłka globalna: Potwierdź wybrany rozmiar, mieszankę, ilość i datę dostawy z wyceną.

  4. Rozwiązania niestandardowe: Potrzebujesz konkretnej twardości Shore A lub klasy AED (Anti-Explosive Decompression)? Skontaktuj się z naszym zespołem technicznym.

  5.
  6.
  7.

Identyfikacja figury i profilu do wymiany

Prześlij wyraźne zdjęcia oznaczeń złączki i obu stron usuniętej uszczelki. Dodaj nominalny rozmiar rury, wymiary uszczelki, konstrukcję pierścienia metalowego i rysunek sprzętu, jeśli jest dostępny. Przechowuj podobnie wyglądające uszczelki z różnych serii figur oddzielnie do momentu potwierdzenia dopasowania. Do wyceny zamiennika dołącz skład płynu, cykle ciśnieniowe, ciągłą i szczytową temperaturę oraz wymaganą ilość.
