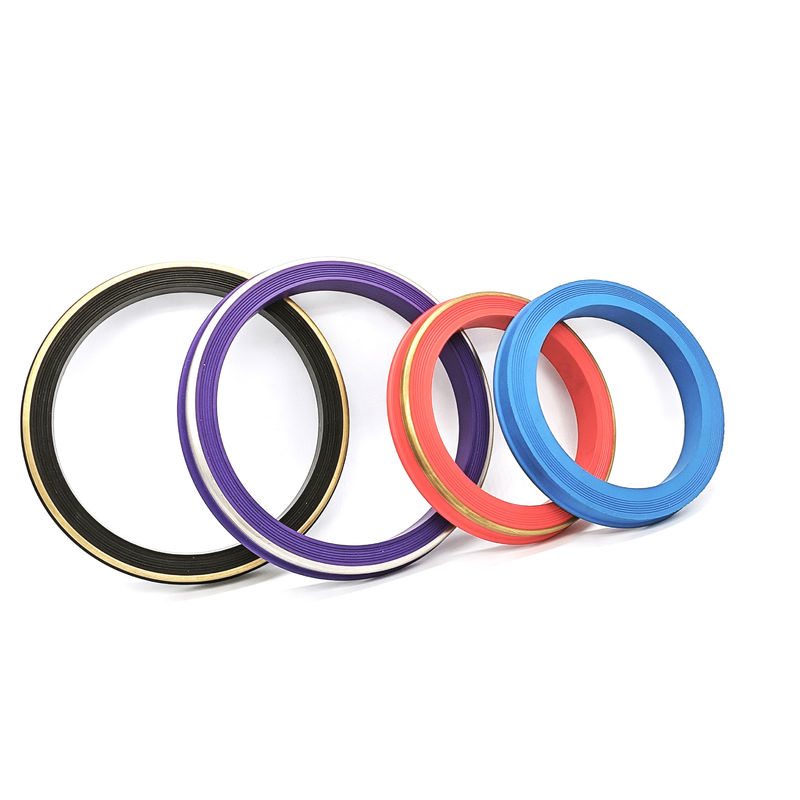

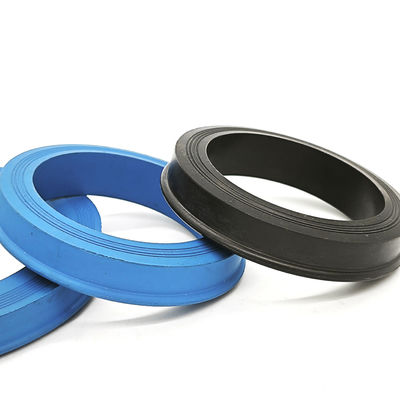

2 "i 3" fig. 1502 Pieczęcie hamerów w NBR, HNBR i FKM

Uszczelki do złączy młotkowych Fig 1502 2" i 3" w NBR, HNBR i FKM

1. Wprowadzenie do produktu

---

Nasze Uszczelki do złączy młotkowych Fig 1502 są zaprojektowane do najbardziej wymagających zastosowań w przemyśle naftowym i gazowniczym. Specjalnie zaprojektowane do dwu- i trzycalowych systemów rurociągów wysokociśnieniowych, dopasuj profil wargi zamiennej i układ podparcia do rysunku producenta. Potwierdź pełną ocenę zespołu dla każdego proponowanego serwisu 15 000 PSI CWP.

Niezależnie od tego, czy zajmujesz się frakowaniem hydraulicznym (frackingiem), cementowaniem, zakwaszaniem czy serwisem azotowym, przed wymianą potwierdź specyficzny związek, wymiary rowka i wymagania operacyjne.

2. Porównanie materiałów i dobór techniczny

---

Oferujemy trzy podstawowe związki elastomerowe, aby dopasować je do Twoich specyficznych warunków odwiertu. Wybór odpowiedniego materiału jest kluczowy dla zapobiegania przedwczesnemu uszkodzeniu uszczelki.

3. Specyfikacje techniczne

---

• Dostępne rozmiary: 1", 2", 3", 4" (Specjalizacja w 2" i 3" dla Fig 1502).

• Ciśnienie robocze: Odnieś się do oceny kompletnego zidentyfikowanego zespołu złącza; sama guma nie ma niezależnej oceny ciśnienia.

• Typ konstrukcji: Uszczelka typu wargowego, aktywowana ciśnieniem.

• Wzmocnienie: Opcjonalna konstrukcja podparcia z mosiądzu lub stali nierdzewnej, dopasowana do rysunku producenta.

• Kompatybilność: Potwierdź producenta, rozmiar nominalny, rysunek rowka i uszczelki; sam rysunek Fig 1502 nie zapewnia zamienności.

•
•
•

4. Kluczowe cechy i zalety

---

• Konstrukcja zapobiegająca wytłaczaniu: Potwierdź profil wargi, luzy i konstrukcję podparcia dla rzeczywistego cyklicznego obciążenia ciśnieniowego.

• Kompatybilność chemiczna: Przejrzyj rzeczywistą formulację płynu, stężenie, temperaturę i ekspozycję w stosunku do wybranego związku.

• Precyzyjna produkcja: Uzgodnij wymiary i tolerancje z rysunku konkretnej uszczelki i rowka producenta.

• Wybór do serwisu w warunkach "sour" (siarkowodorowych): Potwierdź kwalifikację konkretnego związku do serwisu "sour", w tym skład gazu, temperaturę, ciśnienie i obciążenie dekompresyjne.

5. Typowe zastosowania

---

Nasze uszczelki do złączy młotkowych są niezbędnymi elementami w:

• Rozdzielacze i linie wylotowe do frakcjonowania

• Jednostki do cementowania i zakwaszania

• Linie przepływowe głowic odwiertów

• Zidentyfikowane połączenia złączy młotkowych na kompatybilnym sprzęcie linii sterującej; potwierdź rysunek sprzętu i limity serwisowe

• Urządzenia do strumieniowania wodnego pod wysokim ciśnieniem

•
•
•

6. Zapewnienie jakości i testowanie

---

Rozumiemy, że awaria uszczelki prowadzi do kosztownego czasu przestoju (NPT). Uzgodnij wymaganą dokumentację inspekcji i testów dla wybranej konfiguracji:

• Test twardości (Shore A): Uzgodnij twardość i tolerancję jednego związku; sama twardość nie określa zdolności ciśnieniowej.

• Testy rozciągania i wydłużenia: Weryfikacja wytrzymałości materiału.

• Testy odkształcenia ściskanego: Zapewnienie powrotu uszczelki do kształtu dla niezawodnej długoterminowej wydajności.

• Identyfikowalność partii: Uzgodnij identyfikację związku, zapisy daty produkcji i wymaganą dokumentację inspekcji przy zamawianiu.

•
•
•

7. Często zadawane pytania (FAQ)

P: Dlaczego stosuje się pierścień mosiężny w uszczelce Fig 1502?
O: Prawidłowo dobrana podpora zapobiega wytłaczaniu elastomeru w luzy. Potwierdź jej materiał, wymiary i sposób mocowania z rysunku producenta; nie nadaje ona gumie niezależnej oceny ciśnienia.

P: Czy mogę używać uszczelek NBR do serwisu z gazem "sour" (H2S)?
O: Przejrzyj dokładny związek w stosunku do rzeczywistego składu gazu, ekspozycji, temperatury, ciśnienia i obciążenia dekompresyjnego. Nazwa rodziny, taka jak NBR, HNBR lub FKM, sama w sobie nie stanowi kwalifikacji do serwisu "sour".

Zamawianie uszczelek Fig 1502 2" i 3" osobno

Używaj oddzielnych linii zamówieniowych dla złączy nominalnych 2" i 3". Potwierdź oznaczenie producenta, rysunek rowka i profil uszczelki dla każdego rozmiaru, zamiast skalować wymiary z drugiego. Dostarcz zdjęcia obu powierzchni uszczelki, profilu bocznego i układu podparcia, wraz ze związkiem, tolerancją twardości i warunkami serwisowymi. Zatwierdź każdą konfigurację specyficzną dla rozmiaru przed powtórnym dostarczeniem.
