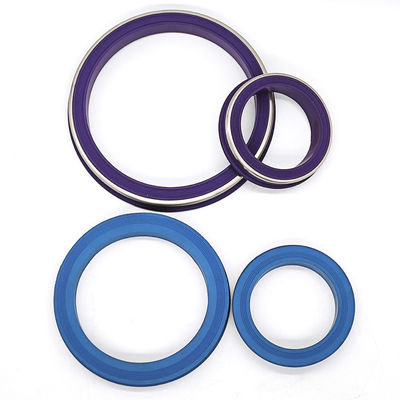

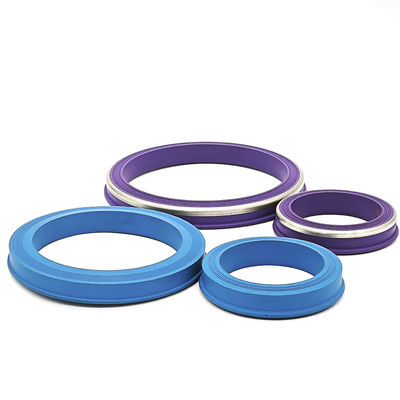

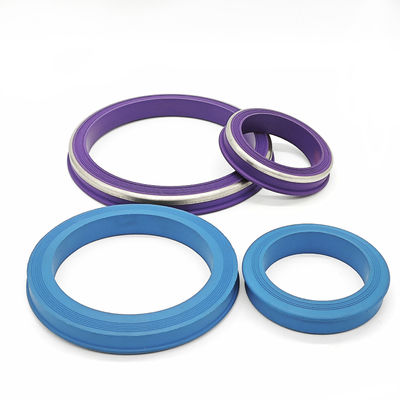

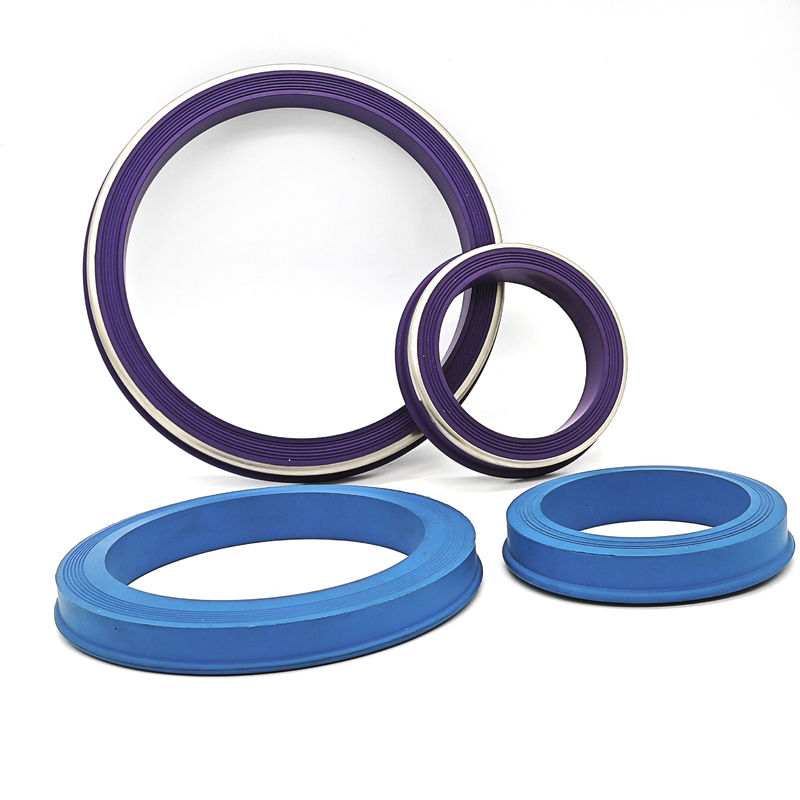

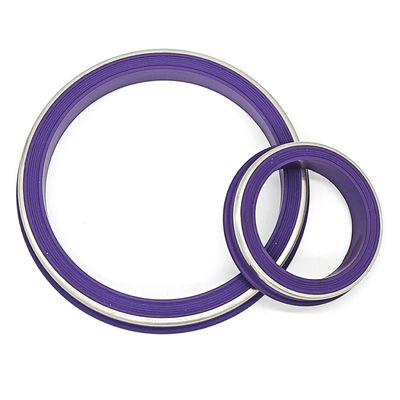

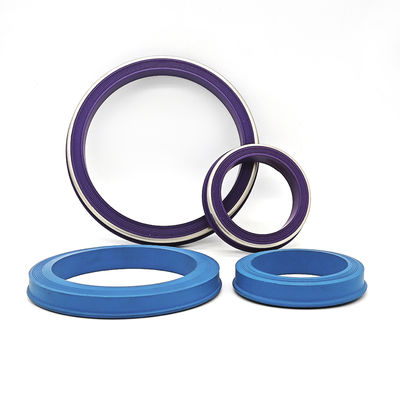

Uszczelnienie pierścieniowe do złączy młotkowych, odporne na olej i chemikalia, o twardości 80-85 Shore A, do zastosowań w przemyśle naftowym

Rysunek 1502 Uszczelka wargowa do złączek typu hammer union: dobór mieszanki do mediów roboczych

Uszczelki wargowe do złączek typu hammer union pasują do wyznaczonej kieszeni uszczelniającej w połączeniach rur i węży w przemyśle naftowym. Elementy złączki lokalizują i dociskają uszczelkę podczas montażu. Wargowa krawędź pomaga utrzymać uszczelkę na miejscu podczas obsługi; należy potwierdzić orientację wargi i profil osadzenia w stosunku do dokładnego rysunku złączki. Kompletny zespół złączki określa jej znamionowe ciśnienie robocze.

Odniesienia do rozmiarów nominalnych: 1, 1,5, 2, 3 i 4 cale. Potwierdź producenta złączki Rysunek 1502 i rzeczywisty rysunek kieszeni uszczelniającej dla wymaganego rozmiaru.

Opcje konstrukcyjne: tylko guma, guma ze specyfikowanym mosiężnym wspornikiem lub guma ze specyfikowanym wspornikiem ze stali nierdzewnej. Potwierdź geometrię wspornika i czy jest on klejony, czy dostarczany oddzielnie.

Opcje materiałowe: mieszanki NBR, HNBR i FKM, z konstrukcjami PTFE lub PU specyfikowanymi oddzielnie. Wybierz gatunek dla rzeczywistego płynu procesowego, dodatków i środków czyszczących. Ogólny opis odporności na oleje lub chemikalia nie zapewnia kompatybilności z każdym medium. Praca w warunkach płynów kwaśnych i szybkiego odprężania wymaga specyficznych kwalifikacji.

Indywidualne zapytania mogą być omawiane na podstawie rysunku, zatwierdzonej nowej próbki i specyfikacji materiałowej. Uzgodnij wymiary, tolerancje, twardość i kryteria inspekcji z zamówieniem.

Shanghai Qinuo dostarcza części gumowe dla przemysłu naftowego pod markami SHQN i Royal Way, w tym uszczelki do złączek typu hammer union, O-ringi, kielichy do czyszczenia, gumy do oszczędzania oleju w liniach wiertniczych i elementy uszczelniające. Działamy w oparciu o system zarządzania jakością ISO 9001. Potwierdź oprzyrządowanie, dostępność produkcji i dostawę dla określonej części i ilości.

Zapytanie o materiał uszczelki wargowej do złączki typu hammer union: uwzględnij płyny procesowe i czyszczące

Podaj zarówno medium robocze, jak i każdy płyn używany do płukania lub czyszczenia połączenia. Uszczelka dobrana do jednego płynu może wymagać innej mieszanki do innego narażenia. Podaj normalne i maksymalne temperatury wraz z przeznaczeniem sprzętu.

Potwierdź konstrukcję tylko z gumy lub z mosiężnym/stalowym wspornikiem. Kolor i twardość same w sobie nie zapewniają zgodności chemicznej. Kompletny zespół złączki określa dopuszczalne ciśnienie; postępuj zgodnie z jego procedurą inspekcji i instalacji.
