Przegląd zużycia i powierzchni styku pierścieni uszczelniających z wargą do połączeń wahadłowych w przemyśle naftowym
Prezentacja produktu

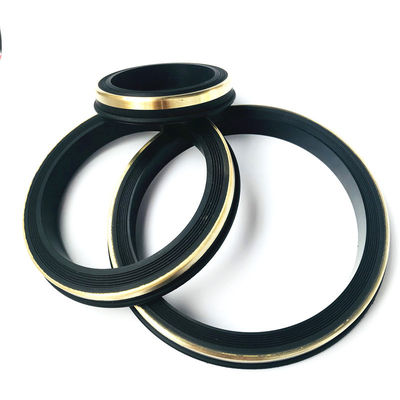

Uszczelki do połączeń wahadłowych są stosowane w połączeniach między elastycznymi wężami lub rurami używanymi w przemyśle naftowym. Uszczelka zapewnia krytyczne, szczelne połączenie wewnątrz okucia połączenia wahadłowego. Połączenia wahadłowe składają się z końcówki gwintowanej, końcówki nakrętki i nakrętki wahadłowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wargowa, aby zapobiec jej wypadaniu po odwróceniu. Niektóre profile, takie jakFig 1502, Fig 602, Fig 1002, Fig 607 itp. wymagają uszczelki z wargą do połączeń wahadłowych lub 'O'-ringu, w zależności od rozmiaru połączenia wahadłowego. Produkujemy2",3" i 4"Uszczelki do połączeń wahadłowych wnitrylu do standardowej obsługioraz w gatunku FKM lubHNBR, pod warunkiem kwalifikacji do pracy w warunkach kwaśnych. Oprócz standardowych uszczelek z formowanej gumy, oferujemy je zpierścieniem zapobiegającym wytłaczaniu z mosiądzu lub stali nierdzewnej.
Cecha:
1. Odporność na olej
2. Limity temperatury w zależności od wybranej mieszanki NBR i ekspozycji
3. Odporność chemiczna
4. Trwałość
5. Wodoszczelność
6. Kwalifikacja do pracy z gazem w zależności od dokładnej mieszanki i warunków pracy
7. Dopasowanie uszczelniające do zatwierdzonego rysunku połączenia i wymagań instalacyjnych
Zastosowanie:
1. Nafta i gaz: Szeroko stosowane w operacjach wiercenia, szczelinowania i produkcji. Łączą linie przepływowe, linie dławiące i zabijające oraz inne linie wysokociśnieniowe.
2. Przemysł: Znajdują również zastosowanie w branżach, gdzie wymagane jest przesyłanie płynów pod wysokim ciśnieniem, takich jak zakłady chemiczne i operacje górnicze.
3. Pompa/Cylinder/Zawór
Dostępne typy i rozmiary
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający w stylu Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Wprowadzenie materiałowe
Wybierz każde uszczelnienie z wargą do połączenia wahadłowego według producenta, figury, rozmiaru nominalnego i zatwierdzonego profilu. Gatunki NBR, HNBR i FKM wymagają przeglądu płynu i obciążenia; PTFE jest termoplastem wymagającym oddzielnego projektu konstrukcyjnego. Zużycie zależy od mieszanki, warunków styku, zanieczyszczeń i cykli pracy.
| Nazwa materiału |
Zakres temperatury |
Zaleta |
Wada |
| NBR |
Temperatura NBR w zależności od wybranej mieszanki
Potwierdź ciągłą i szczytową ekspozycję |
1. Obecnie najszerzej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów |
nie stosować z płynami hamulcowymi na bazie glikolu i silnymi kwasami |
| HNBR (uwodorniony nitryl) |
Temperatura HNBR w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Odporność chemiczna
2. Szerszy zakres temperatur niż standardowy nitryl
3. Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4. Zdatność do pracy z wodą i parą w zależności od mieszanki i ekspozycji
5. Zdatność do pracy w warunkach kwaśnych wymaga kwalifikacji specyficznej dla mieszanki
6. Powszechnie stosowany z olejami naftowymi i CO2 |
nie stosować z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani silnymi kwasami |
| FKM (fluorowęglowodór) |
Temperatura FKM w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Dobra odporność chemiczna, w tym na czynniki chłodnicze (R12)
3. Świetne właściwości mechaniczne są zachowane w szerokim zakresie temperatur
4. Ekspozycja na amoniak wymaga przeglądu dokładnego gatunku FKM
|
Przegląd węglowodorów aromatycznych, rozpuszczalników polarnych i określonego rozpuszczalnika w odniesieniu do dokładnej mieszanki FKM |
| PTFE (politetrafluoroetylen) |
Temperatura PTFE w zależności od gatunku i konstrukcji uszczelnienia
Oddzielny przegląd konstrukcji termoplastycznej |
Kompatybilność chemiczna w zależności od gatunku PTFE, formulacji płynu i temperatury |
|
Wprowadzenie firmy i fabryki
Shangahi Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju, jesteśmy nowym i wysokotechnologicznym przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój", ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuo posiada markę "SHQN®".
Qinuo zapewnia profesjonalne projektowanie i produkcję części gumowych, plastikowych i obrabianych, produkty głównie stosowane w przemyśle naftowym i gazowym, samochodach, sprzęcie AGD, maszynach itp. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoka profesjonalizm, Wysoka wydajność" to zasady działania.
Pod skrzydłami Shanghai Qinuo,posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę,posiadamy ponad 30 maszyn do wulkanizacji gumy i powiązany sprzęt, dzięki czemu Qinuo może produkować ponad 20 rodzajów pierścieni gumowych lub innych produktów gumowych jednocześnie, aby sprostać wymaganiom naszych klientów, nasza miesięczna zdolność przetwarzania gumy może wynosić do 20 ton (około 40 000 funtów) lub więcej. A Qinuo nadal szybko rośnie.
Przyjmujemy kompleksowy system zarządzania jakością oparty naISO9001, nasze produkty są głównie eksportowane doStanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Finlandii, Australii, ponad 100 krajów na całym świecie. Qinuo szczerze życzy sobie współpracy z Państwem.
FAQ
P1. Czy jesteś fabryką czy firmą handlową?
Posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę.
P2. Jaka jest Twoja polityka dotycząca próbek?
Możemy dostarczyć próbkę, jeśli mamy gotowe części w magazynie, ale niestandardowe części wymagają opłaty za formę.
P3. Czy możesz produkować według próbek lub rysunków?
Tak, możemy produkować według Twoich próbek lub rysunków technicznych. Możemy zbudować formy i przyrządy.
P4. Jaki jest Twój czas dostawy?
Jeśli towary są w magazynie, zazwyczaj jest to 5-7 dni roboczych po otrzymaniu płatności. Około 7-15 dni roboczych, jeśli mamy formę lub 21-30 dni roboczych bez formy. Konkretny czas dostawy zależy od przedmiotów i ilości zamówienia.
P5.Jakie są Twoje warunki płatności?
Za próbkę i małe zamówienie, 100% T/T lub Paypal. Za zamówienie hurtowe, T/T 30% jako depozyt i 70% przed dostawą. Pokażemy Ci zdjęcia produktów i opakowań przed zapłaceniem salda.
P6. Dlaczego warto wybrać współpracę z Tobą? Jaka jest Twoja przewaga?
1). Mocna strona: Posiadamy własną fabrykę, dzięki czemu możemy zagwarantować wysoką jakość w rozsądnej i korzystnej cenie 2). Możemy zaoferować dobrą obsługę posprzedażną, szybką dostawę. 3). Możemy zapewnić różne rozmiary i kolory zgodnie z wymaganiami klientów. 4). Po długotrwałych testach jakość okazała się doskonała. 5). Zaktualizowany projekt produktu. 6). Zaawansowany proces produkcyjny, zgodny z globalnymi standardami. 7). Wygrywamy dzięki wysokiej jakości, a następnie nawiązujemy długoterminowe relacje biznesowe.
P7. Jak sprawiasz, że nasz biznes jest długoterminowy i dobry?
1). Utrzymujemy dobrą jakość i konkurencyjną cenę aby zapewnić korzyści naszym klientom; 2). Szanujemy każdego klienta jako naszego przyjaciela i szczerze prowadzimy interesy i nawiązujemy przyjaźnie z nimi, niezależnie od tego, skąd pochodzą. Nasze części do ropy i gazu są zróżnicowane i obszerne, więc jeśli nie ma przedmiotu, którego potrzebujesz, zachęcamy do przesłania nam rysunku lub próbek.
Więc jeśli masz jakiekolwiek pytania dotyczące części plastikowych i gumowych, skontaktuj się z nami! Czekamy na współpracę z Tobą!
Zamówienia na wymianę uszczelek wargowych: Jednoczesna kontrola zużycia i powierzchni styku
Podaj producenta połączenia, figurę, rozmiar nominalny i oryginalny rysunek uszczelki. Zapisz geometrię wargi, wymiary rowka i wszelkie mosiężne lub stalowe konstrukcje wspierające.
Opisz zaobserwowane miejsce zużycia, formulację oleju, zawieszone ciała stałe, cykle ciśnieniowe i ekspozycję na temperaturę. Sprawdź powierzchnie styku i stan rowka zgodnie z procedurą sprzętu; same zmiany materiału uszczelki mogą nie rozwiązać uszkodzeń spowodowanych przez połączenie.
Wybierz mieszankę i potwierdzoną wartość twardości oraz skalę testową. Stary zakres 80-90D wymaga potwierdzenia specyficznego dla gatunku. Uzgodnij wymiary, materiał i dopasowanie; zdolność ciśnieniowa wynika z pełnej specyfikacji połączenia.
