Pierścienie uszczelniające do złączy typu Hammer Union — rysunek i zatwierdzenie próbki dla konkretnego rozmiaru
Prezentacja produktu

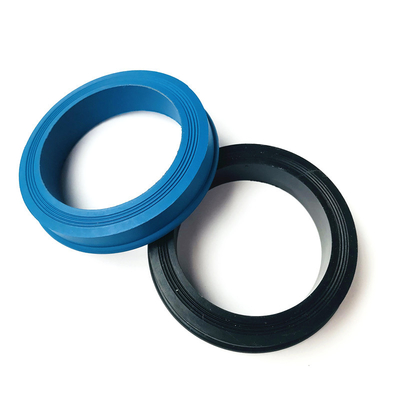

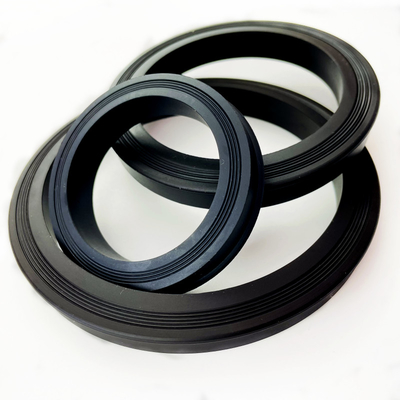

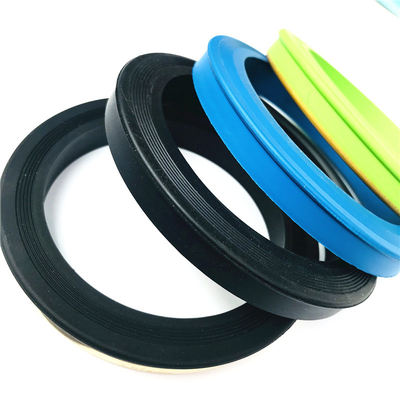

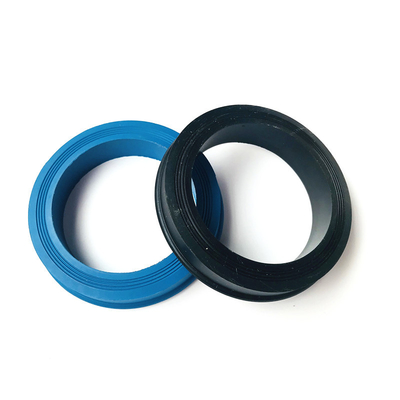

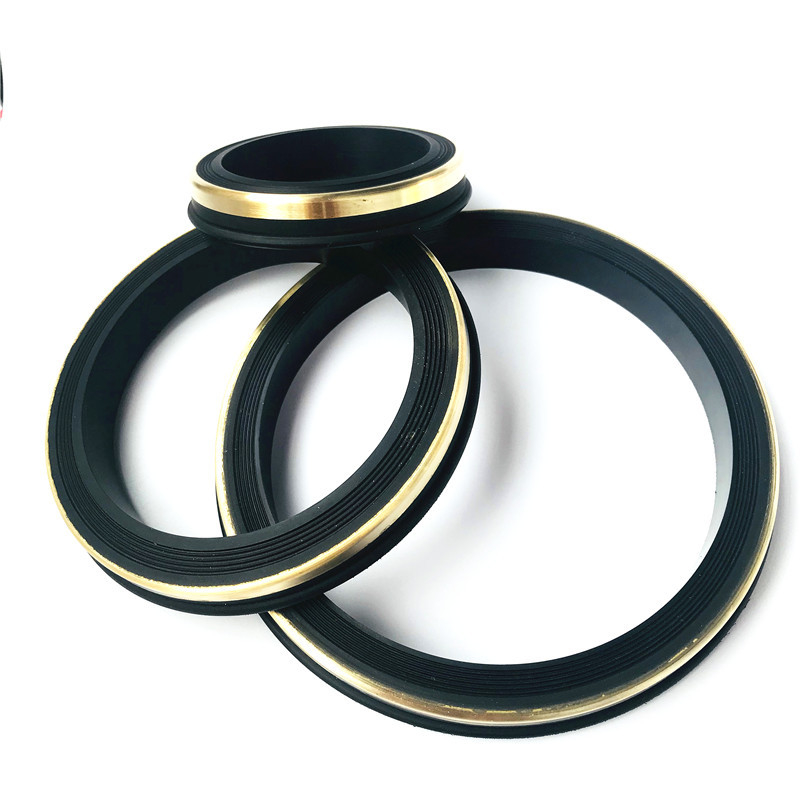

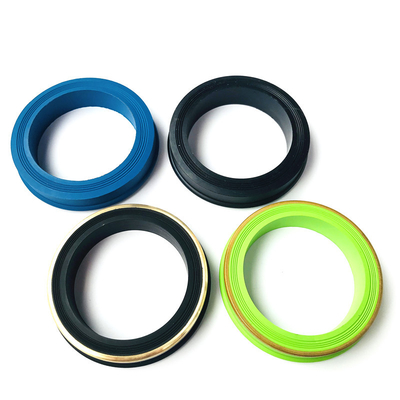

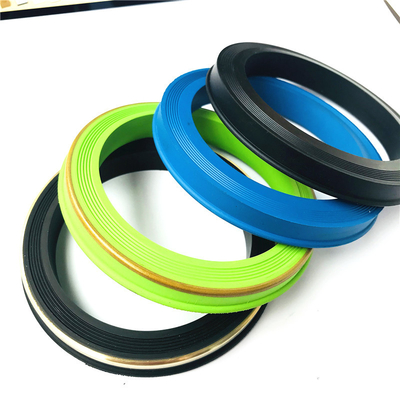

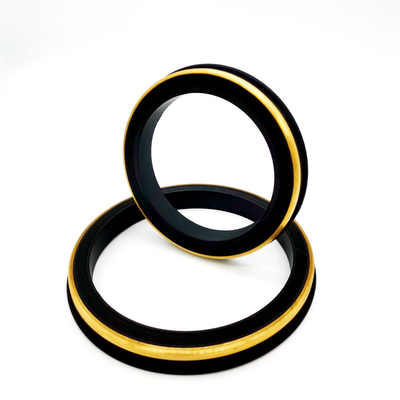

Uszczelki do złączy typu Hammer Union są stosowane w połączeniach między wężami elastycznymi lub rurami w przemyśle naftowym. Uszczelka zapewnia krytyczne szczelne połączenie wewnątrz złącza. Złącza Hammer Union składają się z końcówki gwintowanej, nakrętki i nakrętki dociskowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wargowa, aby zapobiec jej wypadaniu po odwróceniu. Niektóre profile, takie jak Fig 1502, Fig 602, Fig 1002, Fig 607 itp. wymagają uszczelki wargowej do złączy Hammer Union lub pierścienia typu 'O', w zależności od rozmiaru złącza Hammer Union. Produkujemy2", 3" i 4"Uszczelki do złączy Hammer Union wnitrylu do standardowej obsługioraz w gatunku FKM lubHNBR, pod warunkiem kwalifikacji do pracy w warunkach kwaśnych. Oprócz standardowych formowanych uszczelek gumowych, oferujemy je zpierścieniem zapobiegającym wytłaczaniu z mosiądzu lub stali nierdzewnej.
Cecha:
1. Odporność na olej
2. Limity temperatury w zależności od wybranej mieszanki NBR i ekspozycji
3. Odporność chemiczna
4. Trwałość
5. Wodoszczelność
6. Kwalifikacja do pracy z gazem w zależności od dokładnej mieszanki i warunków pracy
7. Dopasowanie uszczelnienia do zatwierdzonego rysunku złącza i wymagań instalacyjnych
Zastosowanie:
1. Nafta i gaz: Szeroko stosowane w operacjach wiercenia, szczelinowania i produkcji. Łączą linie przepływowe, linie dławiące i zabijające oraz inne linie wysokociśnieniowe.
2. Przemysł: Stosowane również w branżach, gdzie wymagane jest przesyłanie płynów pod wysokim ciśnieniem, takich jak zakłady chemiczne i operacje górnicze.
3. Pompa/Cylinder/Zawór
Dostępne typy i rozmiary
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający w stylu Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Wprowadzenie materiałowe
Niestandardowe zamienniki uszczelek do złączy wymagają zatwierdzonego profilu dla każdego producenta, typu i rozmiaru nominalnego. Wybierz gatunki NBR, HNBR lub FKM do podanego płynu i zastosowania; PTFE to osobna konstrukcja termoplastyczna. Próbka wymiarowa pomaga zidentyfikować geometrię, ale nie ustala tożsamości mieszanki ani kwalifikacji serwisowej.
| Nazwa materiału |
Zakres temperatur |
Zaleta |
Wada |
| NBR |
Temperatura NBR w zależności od wybranej mieszanki
Potwierdź ciągłą i szczytową ekspozycję |
1. Obecnie najszerzej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów |
nie stosować z płynami hamulcowymi na bazie glikolu i silnymi kwasami |
| HNBR (Nitr H ydrogenowany) |
Temperatura HNBR w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Odporność chemiczna
2. Szerszy zakres temperatur niż standardowy nitryl
3. Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4. Zdatność do pracy z wodą i parą w zależności od mieszanki i ekspozycji
5. Zdatność do pracy w warunkach kwaśnych wymaga kwalifikacji specyficznej dla mieszanki
6. Powszechnie stosowany z olejami naftowymi i CO2 |
nie stosować z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani silnymi kwasami |
| FKM (Fluorowęglowodór) |
Temperatura FKM w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Dobra odporność chemiczna, w tym na czynniki chłodnicze (R12)
3. Świetne właściwości mechaniczne są zachowane w szerokim zakresie temperatur
4. Ekspozycja na amoniak wymaga przeglądu dokładnego gatunku FKM
|
Przegląd węglowodorów aromatycznych, rozpuszczalników polarnych i określonego rozpuszczalnika w stosunku do dokładnej mieszanki FKM |
| PTFE (Politetrafluoroetylen) |
Temperatura PTFE w zależności od gatunku i konstrukcji uszczelnienia
Oddzielny przegląd konstrukcji termoplastycznej |
Kompatybilność chemiczna w zależności od gatunku PTFE, formulacji płynu i temperatury |
|
Wprowadzenie firmy i fabryki
Shangahi Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju, jesteśmy nowym i wysokotechnologicznym przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegając koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój", ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuo posiada nazwę marki "SHQN®".
Qinuo zapewnia profesjonalne usługi projektowania i produkcji części gumowych, plastikowych i obrabianych, produkty głównie stosowane w przemyśle naftowym i gazowym, samochodach, sprzęcie AGD, maszynach itp. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysokie profesjonalizm, Wysoka wydajność" to zasady działania.
Pod skrzydłami Shanghai Qinuo, posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę, posiadamy ponad 30 maszyn do wulkanizacji gumy i powiązany sprzęt, dzięki czemu Qinuo może produkować ponad 20 rodzajów pierścieni gumowych lub innych produktów gumowych razem, aby sprostać wymaganiom naszych klientów, nasza miesięczna zdolność przetwarzania gumy może wynosić do 20 ton (około 40 000 funtów) lub więcej. A Qinuo nadal szybko rośnie.
Przyjmujemy kompleksowy system zarządzania jakością oparty naISO9001, nasze produkty są głównie eksportowane doStanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Finlandii, Australii i ponad 100 krajów na całym świecie. Qinuo szczerze życzy sobie współpracy z Państwem.
FAQ
P1. Czy jesteś fabryką czy firmą handlową?
Posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę.
P2. Jaka jest Twoja polityka dotycząca próbek?
Możemy dostarczyć próbkę, jeśli mamy gotowe części w magazynie, ale niestandardowe części wymagają opłaty za formę.
P3. Czy możesz produkować według próbek lub rysunków?
Tak, możemy produkować według Twoich próbek lub rysunków technicznych. Możemy budować formy i przyrządy.
P4. Jaki jest Twój czas dostawy?
Jeśli towary są w magazynie, zazwyczaj jest to 5-7 dni roboczych po otrzymaniu płatności. Około 7-15 dni roboczych, jeśli mamy formę lub 21-30 dni roboczych bez formy. Konkretny czas dostawy zależy od przedmiotów i ilości zamówienia.
P5.Jakie są Twoje warunki płatności?
Dla próbek i małych zamówień, 100% T/T lub Paypal. Dla zamówień hurtowych, T/T 30% jako depozyt i 70% przed dostawą. Pokażemy Ci zdjęcia produktów i opakowań przed zapłaceniem salda.
P6. Dlaczego warto wybrać współpracę z Tobą? Jaka jest Twoja przewaga?
1). Mocna strona: Posiadamy własną fabrykę, dzięki czemu możemy zagwarantować wysoką jakość w rozsądnej i korzystnej cenie 2). Możemy zaoferować dobrą obsługę posprzedażną, szybką dostawę. 3). Możemy dostarczyć różne rozmiary i kolory zgodnie z wymaganiami klientów. 4). Dzięki długotrwałym testom jakość okazała się doskonała. 5). Zaktualizowany projekt produktu. 6). Zaawansowany proces produkcyjny, zgodny z globalnymi standardami. 7). Wygrywamy dzięki wysokiej jakości, a następnie nawiązujemy długoterminowe relacje biznesowe.
P7. Jak sprawiasz, że nasz biznes jest długoterminowy i dobry?
1). Utrzymujemy dobrą jakość i konkurencyjną cenę aby zapewnić korzyści naszym klientom; 2). Szanujemy każdego klienta jako naszego przyjaciela i szczerze prowadzimy biznes i zaprzyjaźniamy się z nimi, niezależnie od tego, skąd pochodzą. Nasze części do ropy naftowej i gazu są zróżnicowane i obszerne, więc jeśli nie ma przedmiotu, którego potrzebujesz, zachęcamy do przesłania nam rysunku lub próbek.
Więc jeśli masz jakiekolwiek pytania dotyczące części plastikowych i gumowych, skontaktuj się z nami! Czekamy na współpracę z Tobą!
Niestandardowe zamówienia uszczelek wielorozmiarowych: Kontrola rewizji rysunku dla każdej części
Dla każdego zamiennika podaj producenta złącza, typ, rozmiar nominalny i oryginalny numer części. Dołącz rysunek z wymiarami, średnicami uszczelki, geometrią przekroju lub wargi, wysokością osiową i tolerancjami.
Określ konstrukcję tylko z gumy, z podkładką mosiężną lub ze stali nierdzewnej oraz wybraną mieszankę. Potwierdź wartość twardości, skalę testową, formulację płynu, temperaturę i cykl ciśnieniowy. Stary zakres 80-90D wymaga potwierdzenia dla dostarczonego gatunku.
Przed produkcją uzgodnij inspekcję próbki, akceptację dopasowania i zatwierdzoną rewizję rysunku. Przechowuj różne rozmiary i mieszanki jako oddzielne linie zamówienia z etykietami części. Pełne parametry połączeń i kwalifikacja do pracy w warunkach kwaśnych wymagają informacji specyficznych dla sprzętu i mieszanki.
