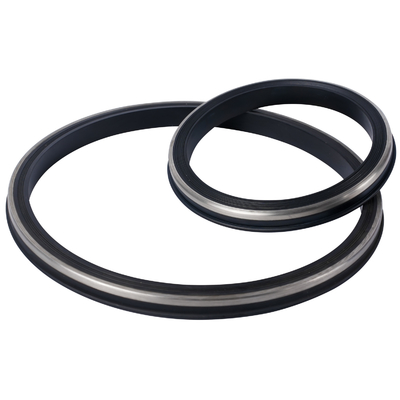

Rysunek 1502 Uszczelki do złączy rurowych NBR — płyny wiertnicze i dobór zamienników
Wyświetlanie produktu

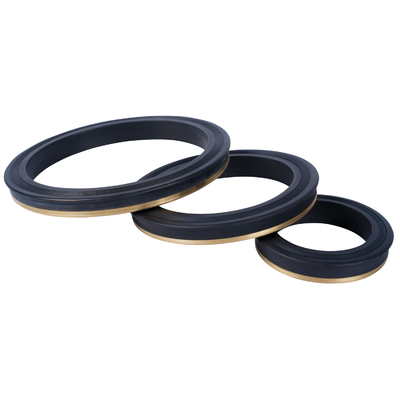

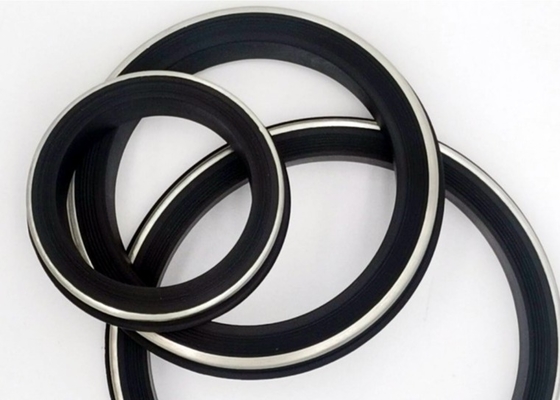

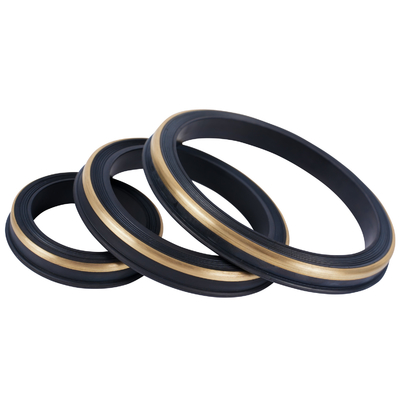

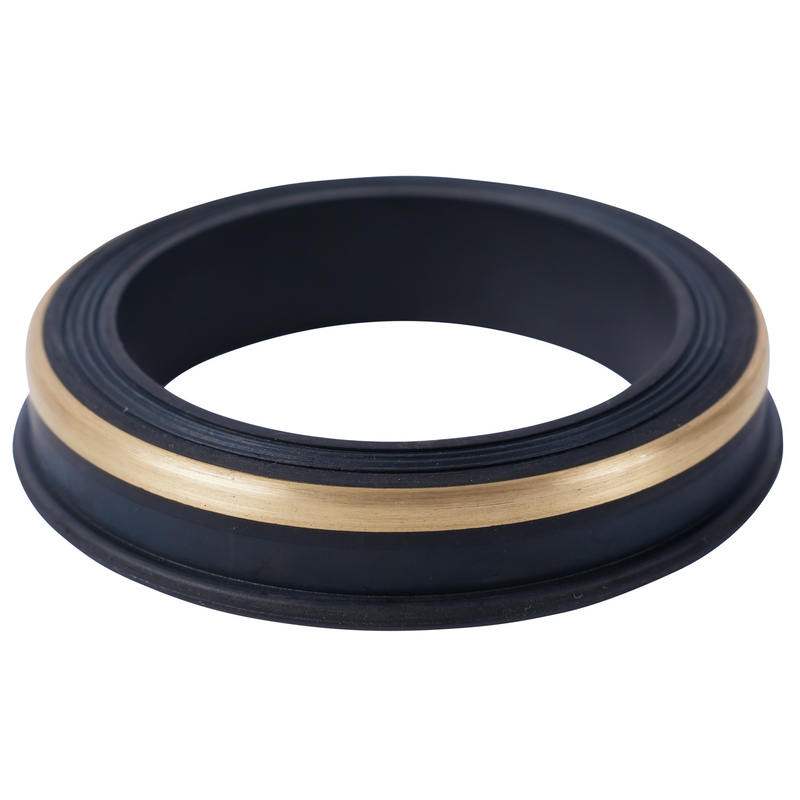

Uszczelki do złączy rurowych są używane w połączeniach między elastycznymi wężami lub rurami stosowanymi w przemyśle wiertniczym. Uszczelka zapewnia krytyczne szczelne połączenie wewnątrz złącza. Złącza rurowe składają się z końcówki gwintowanej, końcówki nakrętki i nakrętki dociskowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wyprofilowana, aby zapobiec jej wypadaniu po odwróceniu. Niektóre profile, takie jak Rys. 1502, Rys. 602, Rys. 1002, Rys. 607 itp. wymagają uszczelki wargowej do złączy rurowych lub pierścienia typu 'O', w zależności od rozmiaru złącza. Produkujemy2", 3" i 4"Uszczelki do złączy rurowych wnitrylu do standardowej obsługioraz w FKM lubklasie HNBR, pod warunkiem kwalifikacji do pracy w warunkach kwaśnych. Oprócz standardowych formowanych uszczelek gumowych, oferujemy je zpierścieniem zapobiegającym wytłaczaniu z mosiądzu lub stali nierdzewnej.
Cecha:
1. Odporność na olej
2. Limity temperatury w zależności od wybranej mieszanki NBR i ekspozycji
3. Odporność chemiczna
4. Trwałość
5. Wodoszczelność
6. Kwalifikacja do pracy z gazem w zależności od dokładnej mieszanki i warunków pracy
7. Dopasowanie uszczelnienia do zatwierdzonego rysunku złącza i wymagań instalacyjnych
Zastosowanie:
1. Nafta i gaz: Szeroko stosowane w operacjach wiercenia, szczelinowania i produkcji. Łączą linie przepływowe, linie dławiące i zabijające oraz inne linie wysokociśnieniowe.
2. Przemysł: Stosowane również w branżach, gdzie wymagane jest przesyłanie płynów pod wysokim ciśnieniem, takich jak zakłady chemiczne i kopalnie.
3. Pompa/Cylinder/Zawór

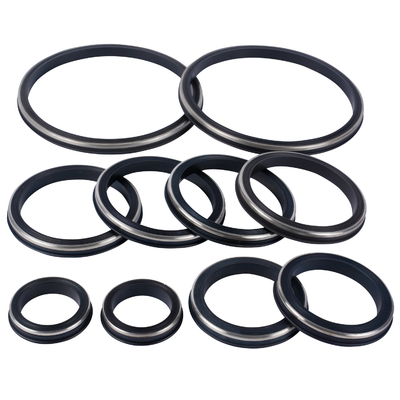

Dostępne typy i rozmiary
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający typu Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Wprowadzenie materiałowe
Niniejsze zapytanie dotyczy zamienników NBR dla zidentyfikowanego złącza Figury 1502. HNBR i FKM poniżej są osobnymi alternatywami; PTFE to termoplast wymagający własnej analizy konstrukcyjnej.
| Nazwa materiału |
Zakres temperatury |
Zaleta |
Wada |
| NBR |
Temperatura NBR w zależności od wybranej mieszanki
Potwierdź ciągłą i szczytową ekspozycję |
1. Obecnie najszerzej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów |
nie stosować z płynami hamulcowymi na bazie glikolu i silnymi kwasami |
| HNBR (wodorkowany nitryl) |
Temperatura HNBR w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Odporność chemiczna
2. Szerszy zakres temperatur niż standardowy nitryl
3. Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4. Zdatność do pracy z wodą i parą w zależności od mieszanki i ekspozycji
5. Zdatność do pracy w warunkach kwaśnych wymaga kwalifikacji specyficznej dla mieszanki
6. Powszechnie stosowany z olejami naftowymi i CO2 |
nie stosować z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani silnymi kwasami |
| FKM (fluorowęglowodór) |
Temperatura FKM w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu |
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Dobra odporność chemiczna, w tym na czynniki chłodnicze (R12)
3. Świetne właściwości mechaniczne są zachowane w szerokim zakresie temperatur
4. Ekspozycja na amoniak wymaga analizy dokładnej klasy FKM
|
Przeanalizuj węglowodory aromatyczne, rozpuszczalniki polarne i określony rozpuszczalnik w stosunku do dokładnej mieszanki FKM |
| PTFE (politetrafluoroetylen) |
Temperatura PTFE w zależności od klasy i konstrukcji uszczelnienia
Oddzielna analiza konstrukcji termoplastycznej |
Kompatybilność chemiczna w zależności od klasy PTFE, formulacji płynu i temperatury |
|
Wprowadzenie firmy i fabryki
Shangahi Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju, jesteśmy nowym i wysokotechnologicznym przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój", ciągłego rozwoju i innowacji, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuo posiada markę "SHQN®".
Qinuo zapewnia profesjonalne usługi projektowania i produkcji części gumowych, plastikowych i obrabianych, produkty głównie stosowane w przemyśle naftowym i gazowym, samochodach, sprzęcie AGD, maszynach itp. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoki profesjonalizm, Wysoka wydajność" to zasady działania.
Pod Shanghai Qinuo,posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę,posiadamy ponad 30 maszyn do wulkanizacji gumy i powiązany sprzęt, dzięki czemu Qinuo może produkować ponad 20 rodzajów pierścieni gumowych lub innych produktów gumowych razem, aby sprostać wymaganiom naszych klientów, nasza miesięczna zdolność przetwarzania gumy może wynosić do 20 ton (około 40 000 funtów) lub więcej. A Qinuo nadal szybko rośnie.
Przyjmujemy kompleksowy system zarządzania jakością oparty naISO9001, nasze produkty są głównie eksportowane doStanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Finlandii, Australii i ponad 100 krajów na całym świecie. Qinuo szczerze życzy sobie współpracy z Państwem.
FAQ
P1. Czy jesteś fabryką czy firmą handlową?
Posiadamy dwie w pełni własne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę.
P2. Jaka jest Twoja polityka dotycząca próbek?
Możemy dostarczyć próbkę, jeśli mamy gotowe części w magazynie, ale niestandardowe części wymagają opłaty za formę.
P3. Czy możesz produkować według próbek lub rysunków?
Tak, możemy produkować według Twoich próbek lub rysunków technicznych. Możemy budować formy i przyrządy.
P4. Jaki jest Twój czas dostawy?
Jeśli towary są w magazynie, zazwyczaj jest to 5-7 dni roboczych po otrzymaniu płatności. Około 7-15 dni roboczych, jeśli mamy formę lub 21-30 dni roboczych bez formy. Konkretny czas dostawy zależy od pozycji i ilości Twojego zamówienia.
P5.Jakie są Twoje warunki płatności?
Za próbkę i małe zamówienie, 100% T/T lub Paypal. Dla zamówienia hurtowego, T/T 30% jako depozyt i 70% przed dostawą. Pokażemy Ci zdjęcia produktów i opakowań przed zapłaceniem salda.
P6. Dlaczego warto wybrać współpracę z Tobą? Jaka jest Twoja przewaga?
1). Mocna strona: Posiadamy własną fabrykę, dzięki czemu możemy zagwarantować wysoką jakość w rozsądnej i korzystnej cenie 2). Możemy zaoferować dobrą obsługę posprzedażną, szybką dostawę. 3). Możemy dostarczyć różne rozmiary i kolory zgodnie z wymaganiami klientów. 4). Dzięki długotrwałym testom jakość okazała się doskonała. 5). Zaktualizowany projekt produktu. 6). Zaawansowany proces produkcyjny, zgodny z globalnymi standardami. 7). Wygrywamy dzięki wysokiej jakości, a następnie nawiązujemy długoterminowe relacje biznesowe.
P7. Jak sprawiasz, że nasz biznes jest długoterminowy i dobry?
1). Utrzymujemy dobrą jakość i konkurencyjną cenę aby zapewnić korzyści naszym klientom; 2). Szanujemy każdego klienta jako naszego przyjaciela i szczerze prowadzimy biznes i nawiązujemy z nimi przyjaźnie, bez względu na to, skąd pochodzą. Nasze części do ropy i gazu są zróżnicowane i obszerne, więc jeśli nie ma przedmiotu, którego potrzebujesz, zachęcamy do przesłania nam rysunku lub próbek.
Więc jeśli masz jakiekolwiek pytania dotyczące części plastikowych i gumowych, skontaktuj się z nami! Czekamy na współpracę z Tobą!
Zamówienia zamienne do złączy NBR Figury 1502: Analiza płynów wiertniczych przed zatwierdzeniem klasy
Podaj oryginalnego producenta złącza, oznaczenie Figury 1502, rozmiar nominalny, numer części uszczelki i rysunek. Określ bazę olejową lub wodną, dodatki, płyny czyszczące i wszelkie narażenie na gaz w celu doboru mieszanki.
Określ ciągłą i szczytową temperaturę, czas ekspozycji i cykle ciśnieniowe. Potwierdź konstrukcję tylko z gumy, z podkładem mosiężnym lub ze stali nierdzewnej na podstawie oryginalnego rysunku. Kompletne parametry połączenia określają zdolność ciśnieniową.
Uzgodnij wybraną twardość NBR i skalę testową przed dostawą. Stary zakres 60-90D nie jest zatwierdzoną specyfikacją elastomeru. Uwzględnij wymagania wymiarowe, materiałowe i dopasowania do akceptacji zamiennika.
