Uszczelki do złączek wahadłowych HNBR w warunkach zdefiniowanego narażenia na gaz
Uszczelki do złączek wahadłowych są stosowane w połączeniach między elastycznymi wężami lub rurami używanymi w przemyśle wiertniczym ropy naftowej. Uszczelka zapewnia krytyczne, szczelne połączenie wewnątrz okucia złączki.
Złączki wahadłowe składają się z końcówki gwintowanej, końcówki nakrętki i nakrętki wahadłowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wargowa, aby zapobiec jej wypadaniu po odwróceniu.
Typowe rodzaje złączek wahadłowych obejmują Złączki wahadłowe gwintowane (40, 50 i 602 do 1502),Złączki wahadłowe spawane doczołowo (602, 1502 i 2202),Złączki wahadłowe gwintowane i spawane doczołowo (100 do 400)
Obecnie dostarczamy głównie uszczelki do złączek odpowiednie dla typów FIG1502, FIG1002, FIG602, FIG 206, FIG607. Inne typy możemy dostosować według próbek lub rysunków
Jeśli chodzi o uszczelki do złączek, możemy zapewnić:
| TYPY |
CECHA |
|
Uszczelka do złączki z mosiężnym pierścieniem
|
Mosiężny pierścień podporowy wspiera elastomer w dopasowanej konstrukcji złączki. Potwierdź wymiary pierścienia i gatunek mosiądzu w stosunku do oryginalnej części; kompatybilność z kwasami, zasadami i płynami słonymi wymaga przeglądu rzeczywistego stopu i warunków eksploatacji.
|
|
Uszczelka do złączki ze stali nierdzewnej
|
Opcja pierścienia podporowego ze stali nierdzewnej wymaga określonego stopu, wymiarów pierścienia i konfiguracji wiązania. Odporność na korozję zależy od gatunku stopu, składu płynu i temperatury; przed wyborem należy zidentyfikować narażenie na działanie chlorków, kwasów i płynów czyszczących.
|
|
Gumowa uszczelka do złączki
|
Niewspierana uszczelka gumowa jest stosowana tylko tam, gdzie oryginalna konstrukcja złączki tego wymaga. Potwierdź mieszankę, profil wargi i ściśnięcie podczas montażu; zdolność temperaturowa i odporność na wytłaczanie zależą od wybranej mieszanki i kompletnego zespołu. Nie należy zastępować uszczelek wspieranych i niewspieranych wyłącznie na podstawie nominalnego rozmiaru średnicy.
|

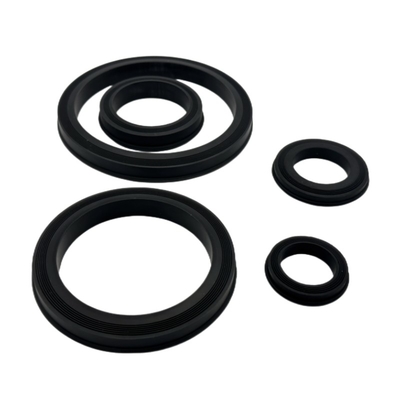

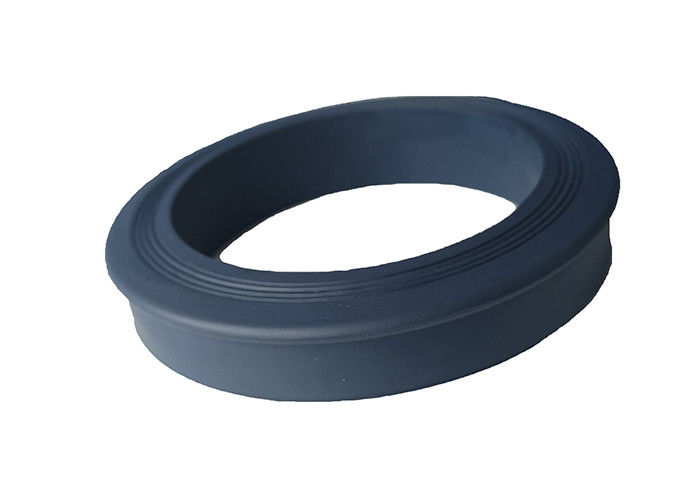

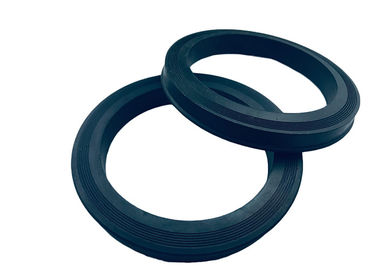

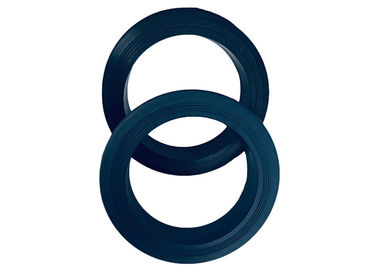

Szczegółowe zdjęcia
Zapytanie o uszczelkę do złączki HNBR: Skład gazu i cykl dekompresji
Te uszczelki do złączek wahadłowych HNBR wykorzystują również odniesienie do materiału HSN; potwierdź dokładne oznaczenie mieszanki przy zamawianiu. Numery modeli to FIG 602, 1002 i 1502, z opcjami nominalnej średnicy 2 cale, 3 cale i 4 cale lub dostosowaniem na podstawie rysunku. Określ producenta, typ, numer części i wymiary uszczelki łącznie.
W przypadku płynów zawierających gaz należy podać skład gazu, stężenie H2S i CO2, ciśnienie i temperaturę pracy, czas ekspozycji oraz oczekiwany cykl obniżania ciśnienia. Kwalifikacja musi dotyczyć dokładnej formulacji i twardości HNBR. Sama nazwa rodziny materiałów nie zapewnia odporności na H2S ani odporności na szybką dekompresję gazową.
W przypadku wymiany należy potwierdzić profil wargi, średnice wewnętrzną i zewnętrzną, wysokość oraz konstrukcję z mosiądzu, stali nierdzewnej lub bez wsparcia w stosunku do rysunku oryginalnej części. Sprawdzić pierścień podporowy i rowek uszczelki, a także elastomer. Uszczelka zamienna nie może przywrócić uszkodzonego okucia złączki ani zmienić oceny kompletnego zespołu.
Dołączyć wymagane protokoły inspekcji i identyfikację mieszanki do zapytania, a także zachować identyfikowalność partii zamiennych według numeru części. Tabela porównania materiałów jest ogólnym przewodnikiem; jej zakresy temperatur nie są certyfikowanymi limitami dla tego produktu. Przed użyciem potwierdzić dane dostarczonej mieszanki i wymagania dotyczące działania sprzętu.
Wprowadzenie materiału
|
Materiał
|
Zakres temperatur
|
Uwagi dotyczące wyboru
|
|
Nitrile
|
-40ºC do 120ºC
-40ºF do 248ºF
|
1.Obecnie najczęściej stosowana guma w przemyśle uszczelnień
2.Wyjątkowy balans dobrych właściwości mechanicznych, odporności na ścieranie i odporności chemicznej
3.Odporność na większość olejów mineralnych i smarów
|
|
HNBR
|
-40ºC do 160ºC
-40ºF do 320ºF
|
1.Odporność chemiczna
2.Szerszy zakres temperatur niż standardowy nitryl
3.Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4.Zdatność do pracy z wodą i parą zależy od gatunku mieszanki i warunków ekspozycji
5.Praca w środowisku H2S wymaga kwalifikacji specyficznej dla mieszanki dla podanego stężenia, ciśnienia i temperatury
6.Często stosowany z olejami naftowymi i CO2
FKM
|
|
-26ºC do 230ºC
|
-15ºF do 446ºF
1.
|
Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2.Potwierdź kompatybilność z każdym chemikalium lub czynnikiem chłodniczym oraz wybranym gatunkiem FKM
3.Właściwości mechaniczne i odkształcenie trwałe zależą od formulacji i temperatury
4.Praca z amoniakiem wymaga potwierdzenia specyficznej kompatybilności mieszanki; nie zakładaj ogólnej przydatności FKM
PTFE
|
| Limity temperatury zależą od gatunku PTFE i kompletnej konstrukcji uszczelki |
Szeroka odporność chemiczna; potwierdź gatunek PTFE, płyn i konstrukcję uszczelki
|
PU
|
| -54°C do 105°C |
-65°F do 220°F
1.Elastomer termoplastyczny o wyższej wytrzymałości na rozciąganie, wytrzymałości i odporności na ścieranie
|
2.Świetne połączenie twardości i elastyczności
3.Elastyczność w niskich temperaturach zależy od gatunku PU
4.Zastosowanie hydrauliczne wymaga dopasowanego gatunku PU i konstrukcji uszczelki; nie ustanawia to oceny ciśnienia dla tej uszczelki złączki
