FKM Hammer Union Seal Rings: Kompozycja i wybór oparcia
Ściany z łączy młotkowych są niezbędnymi elementami stosowanymi w połączeniach elastycznych węzłów lub rur w przemyśle wydobywczym ropy naftowej.Te uszczelki zapewniają płynnie szczelne połączenie w obrębie sprzętu unii, co ma kluczowe znaczenie dla utrzymania integralności systemu i zapobiegania wyciekom.
Związki młotkowe składają się z trzech głównych części: końca nawiniętego, końca orzecha i orzecha młotkowego.tworzenie bezpiecznej uszczelnienia za pomocą uszczelnienia elastomerowegoPlombę zaprojektowano z ustem, aby zapobiec jej odchyleniu się podczas odwrócenia połączenia.
Do najczęstszych rodzajów unii młotnych należą:
Węzły, włączając: Pozycje liczbowe obejmują 40, 50, 602 i 1502; liczby te nie są nominalnymi rozmiarami otworów.
Związki młotów do spawania tylnego:Wskazówki na rysunkach 602, 1502 i 2202 potwierdzają połączenie sprzęgła i odpowiednią konfigurację uszczelnienia.
Związki młotkowe z naciągami i spawaniami tylnymi:Wskaźniki liczbowe obejmują od 100 do 400; potwierdzić nominalny rozmiar otworu oddzielnie i określić, czy połączenie jest nawinięte, czy spawane.
Nasze obecne oferty produktów obejmują głównie pieczęcie związkowe zgodne zFIG1502, FIG1002, FIG602, FIG206 i FIG607Ponadto mamy możliwość dostosowania uszczelnień do innych typów na podstawie dostarczonych próbek lub szczegółowych rysunków inżynierskich.

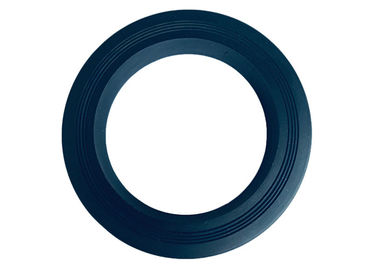

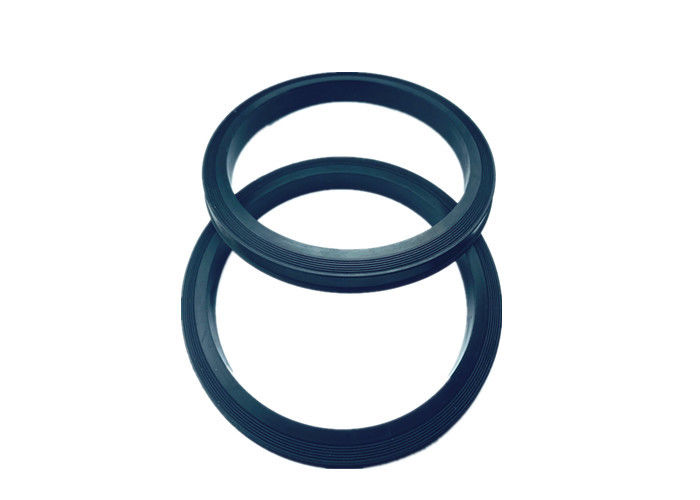

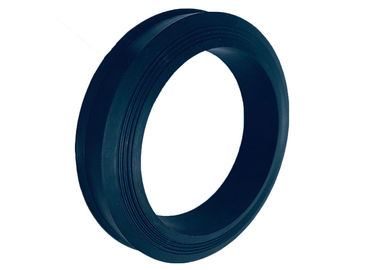

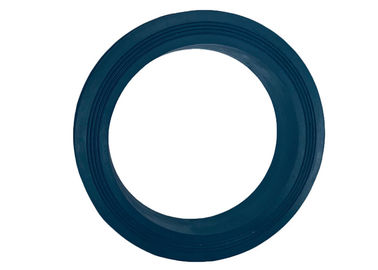

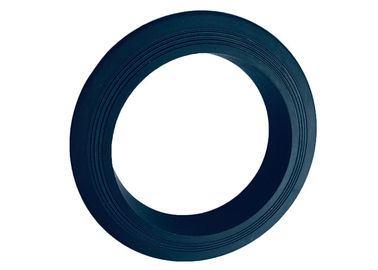

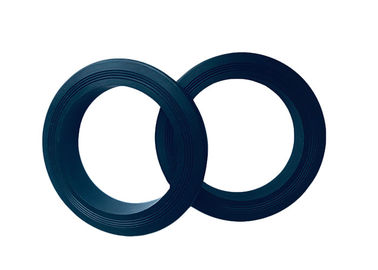

Szczegółowe zdjęcia
Jeśli chodzi o pieczęć Unii, możemy zapewnić:
Pieczęć Unii z pierścieniem z mosiądzu:Pierścień miedziany podtrzymuje elastomer w zgodnej konstrukcji połączenia, potwierdza wymiary pierścienia i jakość mosiądzu w porównaniu z oryginalną częścią, kompatybilność z kwasami,płynów alkalicznych i soli wymaga przeglądu rzeczywistego stopu i warunków użytkowania.
Pieczęć Unii z pierścieniem ze stali nierdzewnej:Opcja oparcia ze stali nierdzewnej wymaga określonego stopu, wymiarów pierścienia i konfiguracji wiązania.identyfikacja chlorku, ekspozycji na kwas i płyn czyszczący przed selekcją.
Pieczęć gumowa:Zapewnienie, że zestaw, profil warg i zainstalowana kompresja;zdolność temperatury i odporność na wytłaczanie zależą od wybranego związku i kompletnego zespołuNie należy zastępować uszczelnień z podparciem i bez podparcia wyłącznie nominalną wielkością otworu.
Wybór pieczęci unijnej FKM dla płynu i temperatury
Te pierścienie pieczętowe FKM obejmują odniesienia do połączeń FIG 602, 1002 i 1502, o nominalnych rozmiarach 2, 3 i 4 cala lub dostosowaniu opartym na rysunku.nominalny wyciąg, wymiary uszczelnienia i układ oparcia razem.
W przypadku części zamiennej należy podać oryginalną referencję części oraz rysunek lub nieznaną próbkę zawierającą uszczelniającą ustępienie i pierścień podtrzymujący.ciągła i szczytowa temperaturaW przypadku ekspozycji na działanie H2S lub gazu w wyniku dekompresji należy zwrócić się o kwalifikację mającą zastosowanie do dokładnego związku i zadań; ogólny opis FKM jest niewystarczający.
Poniższa tabela materiałów jest odniesieniem do wyboru zachowanym z istniejących informacji o produkcie.Przed użyciem należy potwierdzić dostarczone dane dotyczące związków i pełną klasyfikację zespołu unijnego; przydatność parowa, chłodnicza i kwasowego do obsługi wymaga odrębnej oceny.
Materiał Wprowadzenie
|
Materiał
|
Zakres temperatury
|
Uważania dotyczące wyboru
|
|
Nitrylu
|
-40oC do 120oC
-40oF do 248oF
|
1Obecnienajczęściej stosowana gumaw przemyśle pieczęciowym
2Wyjątkowa równowaga dobrych właściwości mechanicznych, zużycia i odporności chemicznej
3.Oporność na większość olejów mineralnych i tłuszczów
|
|
HNBR
|
-40°C do 160°C
-40oF do 320oF
|
1- Odporność chemiczna
2.Większy zakres temperatur niż w przypadku standardowego nitrylu
3Wysokiej wytrzymałości materiał odporny na wytłaczanie, ścieranie i zużycie
4.Woda i parowa przydatność zależą od klasy związków i warunków ekspozycji
5.Usługa H2S wymaga specyficznej kwalifikacji związków dla podanego stężenia, ciśnienia i temperatury
6.Powszechnie stosowane w olejkach naftowych i CO2
|
|
FKM
|
-26 do 230°C
-15oF do 446oF
|
1.Doskonała odporność na wysokie temperatury, ropę naftową i benzynę
2.Potwierdzić zgodność z każdą substancją chemiczną lub czynnikiem chłodniczym oraz wybranym rodzajem FKM
3.Właściwości mechaniczne i zestaw kompresji zależą od formuły i temperatury
4.Serwis amoniaku wymaga potwierdzenia specyficznej kompatybilności związków; nie zakłada się ogólnej przydatności FKM
|
| PTFE |
Ograniczenia temperatury zależą od klasy PTFE i całkowitej konstrukcji uszczelnienia
|
Szeroka odporność chemiczna; potwierdzenie klasy PTFE, konstrukcji płynu i uszczelnienia
|
| PU |
-54°C do 105°C
-65°F do 220°F
|
1Elastomer termoplastyczny o wyższej wytrzymałości na rozciąganie, wytrzymałości i odporności na zużycie
2.Wspaniałe połączenie twardości i elastyczności
3Elastyczność w niskich temperaturach zależy od klasy PU
4.Wykorzystanie hydrauliczne wymaga dopasowanej klasy PU i konstrukcji uszczelnienia; nie określa to wartości ciśnienia dla tej uszczelnienia unijnej
|
