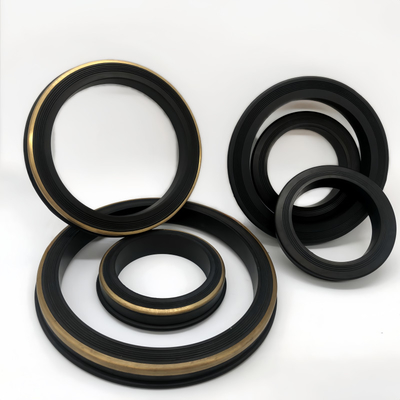

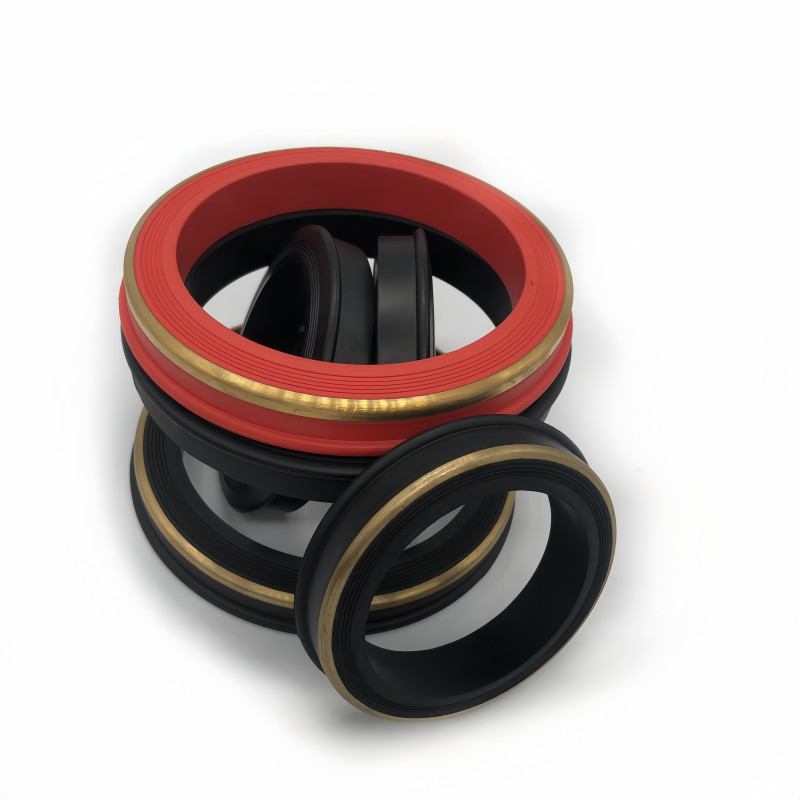

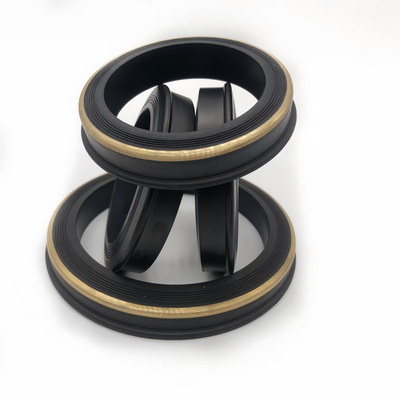

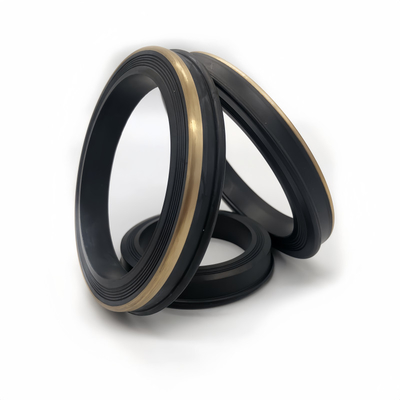

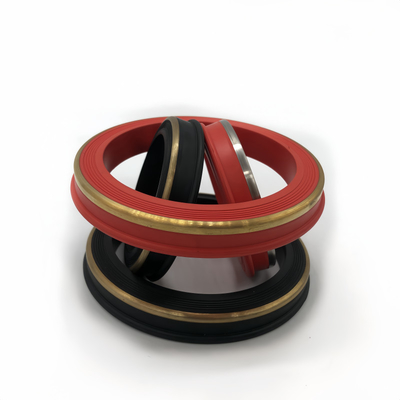

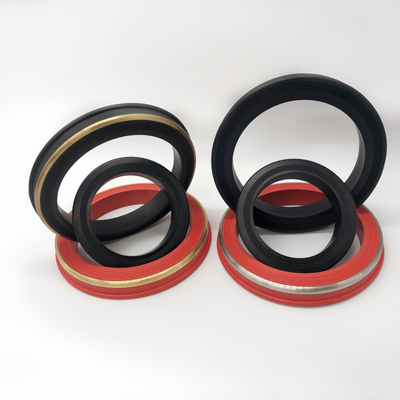

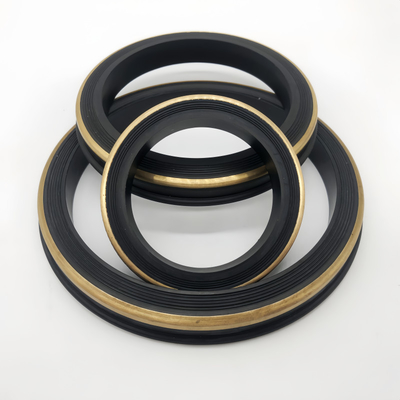

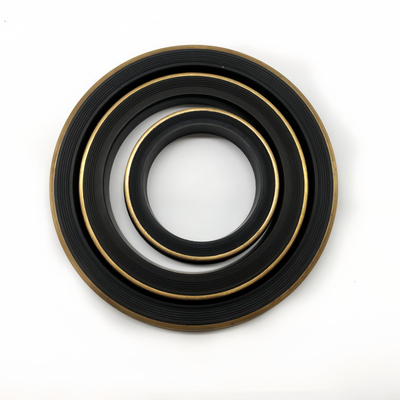

Rysunek 602/1002/1502 NBR Uszczelka młotkowa — Identyfikacja niestandardowej części zamiennej
Wprowadzenie produktu
Uszczelki młotkowe są stosowane w połączeniach między elastycznymi wężami lub rurami używanymi w przemyśle wiertniczym ropy naftowej. Uszczelka zapewnia krytyczne szczelne połączenie wewnątrz łącznika.
Łączniki młotkowe składają się z końcówki gwintowanej, końcówki nakrętki i nakrętki młotkowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wyprofilowana, aby zapobiec jej wypadaniu po odwróceniu.
Wprowadzenie materiału
Niniejsze zapytanie dotyczy zamiennych uszczelek NBR dla określonych łączników Figure 602, 1002 lub 1502. Zatwierdź gatunek NBR, profil i wszelkie pierścienie podporowe dla każdego połączenia. HNBR, FKM i PTFE poniżej są osobnymi alternatywami; PTFE jest termoplastem wymagającym własnego przeglądu konstrukcyjnego.
| Materiał |
Zakres temperatur |
Zalety |
Wady |
| NBR (nitryl, Buna-N) |
Ciągła i szczytowa temperatura NBR według zatwierdzonego gatunku
Potwierdź rzeczywiste narażenie na płyn i temperaturę
|
1. Obecnie najczęściej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów
|
Nie używać z płynami hamulcowymi na bazie glikolu i silnymi kwasami |
| HNBR |
Temperatura HNBR według wybranej mieszanki
Wymaga zatwierdzenia płynu i sprzętu
|
1. Mieszanka na bazie nitrylu o ulepszonej odporności chemicznej
2. Szeroki zakres temperatur
3. Wytrzymały materiał odporny na wytłaczanie, ścieranie i zużycie
4. Wodoszczelność i odporność na parę wymaga przeglądu mieszanki i narażenia
5.Odporność na służbę w warunkach kwaśnych wymaga kwalifikacji specyficznej dla mieszanki
6.Często stosowany z olejami naftowymi i CO2
|
Nie używać z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani silnymi kwasami |
| FKM (fluorowęglowodór) |
Temperatura FKM według wybranej mieszanki
Wymaga zatwierdzenia płynu i sprzętu
|
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Szeroki zakres odporności chemicznej
3. Świetna odporność na ozon, warunki atmosferyczne i starzenie
|
1. Słabe właściwości w niskich temperaturach
2. Przegląd H2S, amin, gorącej wody i pary w odniesieniu do dokładnej mieszanki FKM
|
| PTFE |
Temperatura PTFE według gatunku i konstrukcji uszczelnienia
Oddzielny przegląd konstrukcji termoplastycznej
|
1. Odporność chemiczna, odporność na różne rozpuszczalniki organiczne
2. Wysoka wydajność uszczelniania
3. Anty-starzenie
4. Odporność na wysokie temperatury
|
|

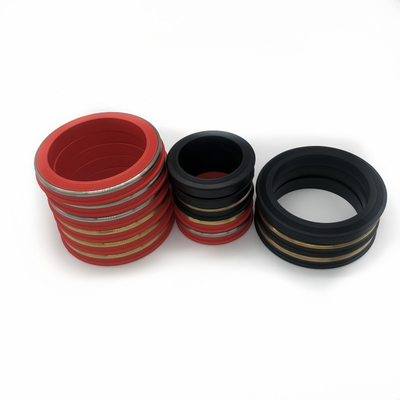

Lista wszystkich dostępnych uszczelek młotkowych
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający typu Guiberson

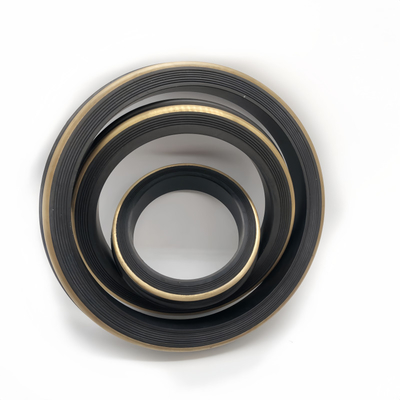

2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Uszczelka 3-calowa Figure 206; odniesienie do rozmiaru według zatwierdzonego rysunku łącznika
Uszczelka 4-calowa Figure 206; odniesienie do rozmiaru według zatwierdzonego rysunku łącznika
Szczegóły produktu
Profil firmy
Shanghai Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju, jesteśmy nowym i wysokotechnologicznym przedsiębiorstwemintegrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegając koncepcji „Jakość dla przetrwania, innowacja konkuruje o rozwój”, ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuo posiada markę „SHQN”.
Qinuo zapewnia profesjonalne usługi projektowania i produkcji wyrobów gumowych, głównie stosowanych w przemyśle naftowym i gazowym, samochodach, sprzęcie AGD, maszynach itp. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, „Wysoka jakość, wysoki profesjonalizm, wysoka wydajność” to zasady działania. Pod Shanghai Qinuo posiadamy
dwie w pełni zależne fabryki w mieście Nantong , zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę, posiadamy ponad 30 maszyn do wulkanizacji gumy i powiązany sprzęt, dzięki czemu Qinuo może produkować ponad 20 rodzajów pierścieni gumowych lub innych wyrobów gumowych jednocześnie, aby sprostać wymaganiom naszych klientów, nasza miesięczna zdolność przetwarzania gumy może wynosić do 40 ton (około 80 000 funtów) lub więcej. A Qinuo nadal szybko rośnie. Przyjmujemy kompleksowy system zarządzania jakością oparty na ISO9001, nasze produkty są
głównie eksportowane do Stanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Australii
ponad 100 krajów rozciągają się na cały świat. Qinuo szczerze życzy sobie współpracy z Państwem.Pakowanie i dostawa
Shanghai Qinuo Industry gwarantuje aktualizacje w dowolnym momencie od produkcji do wysyłki i akceptujemy niestandardowe opakowania. Jeśli masz jakieś wymagania, powiedz nam, kiedy będziesz wolny.
Niestandardowe zamówienia zamienne NBR: Zapisz istniejący łącznik i część uszczelki
Szczegóły wymiany
| Informacje do wyceny |
Identyfikacja łącznika |
| Rzeczywisty producent, rysunek 602/1002/1502, rozmiar nominalny i rewizja sprzętu. |
Istniejąca uszczelka |
| Numer części, rysunek lub próbka; wymiary zużycia wymagają przeglądu przed ustawieniem wartości nominalnych. |
Specyfikacja NBR |
| Płyn, dodatki, temperatura, zatwierdzona mieszanka i skala twardości. |
Wsparcie i kolor |

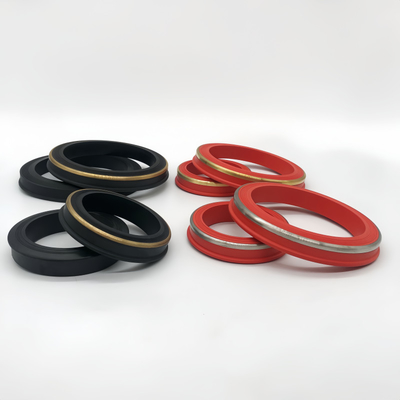

| Tylko guma lub zatwierdzone wsparcie metalowe; identyfikacja koloru czarnego/czerwonego uzgadniana oddzielnie. |
Akceptacja |
| Rewizja rysunku, dopasowanie próbki i etykiety opakowaniowe; zatwierdzenie ciśnienia całego łącznika i pracy w warunkach kwaśnych są oddzielne. |
|
