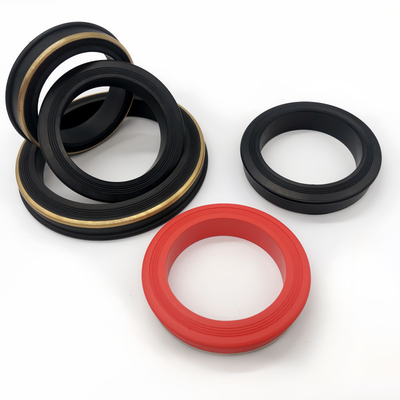

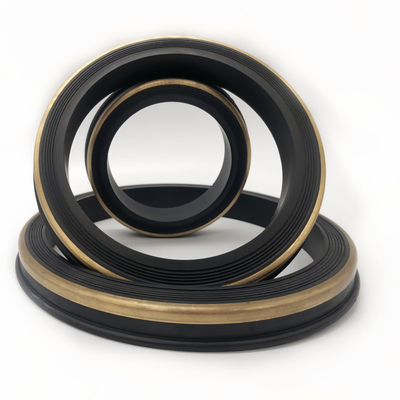

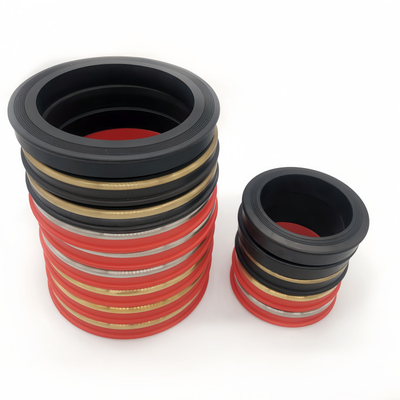

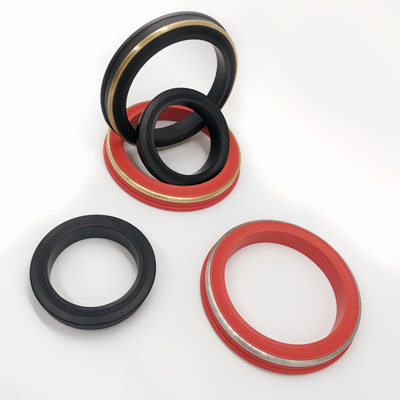

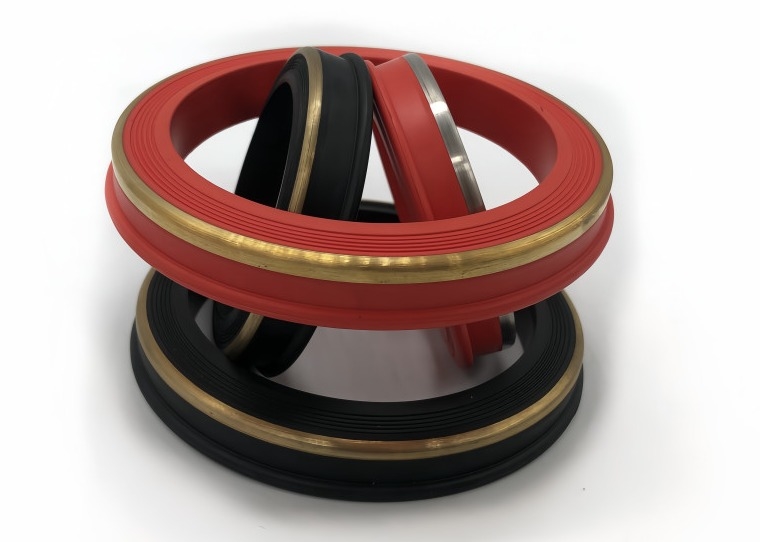

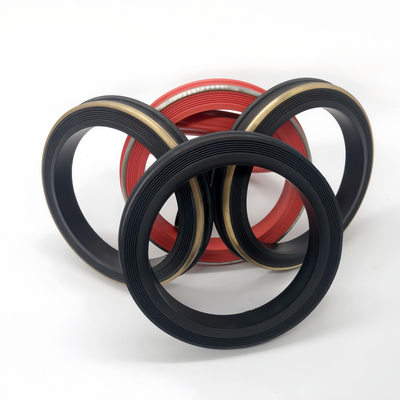

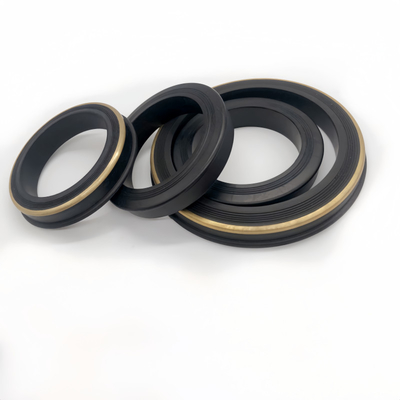

Uszczelki do złączek obrotowych 2-4 cale, model 1502 — mosiężne wsparcie i dobór mieszanki
Wprowadzenie produktu
Uszczelki do złączek obrotowych są stosowane w połączeniach między elastycznymi wężami lub rurami w przemyśle naftowym. Uszczelka zapewnia krytyczne, szczelne połączenie wewnątrz złączki.
Złączki obrotowe składają się z końcówki gwintowanej, nakrętki i nakrętki dociskowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wargowa, aby zapobiec jej wypadaniu po odwróceniu.
Wprowadzenie materiałów
Niniejsze zapytanie dotyczy zamiennych uszczelek do złączek obrotowych modelu 1502 z mosiężnym wsparciem dla wymienionych nominalnych rozmiarów złączek 2-4 cale. Dopasuj każdy rozmiar do oryginalnego rysunku i wybierz gatunek elastomeru do rzeczywistego zastosowania pod względem płynu i temperatury. PTFE to oddzielna konstrukcja termoplastyczna wymagająca własnej oceny projektowej.
| Materiał |
Zakres temperatur |
Zalety |
Wady |
| NBR (nitryl, Buna-N) |
Temperatura ciągła i szczytowa NBR według zatwierdzonego gatunku
Potwierdź rzeczywiste narażenie na płyn i temperaturę
|
1. Obecnie najszerzej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów
|
Nie używać z płynami hamulcowymi na bazie glikolu i mocnymi kwasami |
| HNBR |
Temperatura HNBR według wybranej mieszanki
Wymaga zatwierdzenia płynu i sprzętu
|
1. Mieszanka na bazie nitrylu o ulepszonej odporności chemicznej
2. Szeroki zakres temperatur
3. Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4. Wodoodporność i paroodporność wymaga przeglądu mieszanki i warunków pracy
5.Odporność na służbę w warunkach kwaśnych wymaga kwalifikacji specyficznej dla mieszanki
6.Często stosowany z olejami naftowymi i CO2
|
Nie używać z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani mocnymi kwasami |
| FKM (fluorowęglowodór) |
Temperatura FKM według wybranej mieszanki
Wymaga zatwierdzenia płynu i sprzętu
|
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Szeroki zakres odporności chemicznej
3. Świetna odporność na ozon, warunki atmosferyczne i starzenie
|
1. Słabe właściwości w niskich temperaturach
2. Przegląd H2S, amin, gorącej wody i pary w odniesieniu do dokładnej mieszanki FKM
|
| PTFE |
Temperatura PTFE według gatunku i konstrukcji uszczelnienia
Oddzielny przegląd konstrukcji termoplastycznej
|
1. Odporność chemiczna, odporność na różne rozpuszczalniki organiczne
2. Wysoka wydajność uszczelniania
3. Anty-starzenie
4. Odporność na wysokie temperatury
|
|
Lista wszystkich dostępnych uszczelek do złączek obrotowych
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający typu Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (mosiężne/stalowe wsparcie)
3'' 602/1002/1502, Buna/FKM/HSN (mosiężne/stalowe wsparcie)
4'' 602/1002/1502, Buna/FKM/HSN (mosiężne/stalowe wsparcie)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Uszczelka 3-calowa, model 206; odniesienie do rozmiaru według zatwierdzonego rysunku złączki
Uszczelka 4-calowa, model 206; odniesienie do rozmiaru według zatwierdzonego rysunku złączki
Szczegóły produktu
Profil firmy
Shanghai Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju, jesteśmy nowym i wysokotechnologicznym przedsiębiorstwemintegrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji „Jakość dla przetrwania, innowacja konkuruje o rozwój”, ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuo posiada markę „SHQN”.
Qinuo zapewnia profesjonalne usługi projektowania i produkcji wyrobów gumowych, głównie stosowanych w przemyśle naftowym i gazowniczym, motoryzacji, sprzęcie AGD, maszynach itp. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, „Wysoka jakość, wysoki profesjonalizm, wysoka wydajność” to zasady działania. Pod Shanghai Qinuo posiadamy
dwie w pełni zależne fabryki w mieście Nantong, zaledwie godzinę jazdy od lotniska Pudong w Szanghaju lub portu morskiego w Szanghaju, aby zapewnić szybką dostawę, posiadamy ponad 30 maszyn do wulkanizacji gumy i powiązany sprzęt, dzięki czemu Qinuo może produkować ponad 20 rodzajów pierścieni gumowych lub innych wyrobów gumowych jednocześnie, aby sprostać naszym klientomwymaganiom, nasza miesięczna zdolność przetwarzania gumy może wynosić do 40 ton (około 80 000 funtów) lub więcej. A Qinuo nadal szybko rośnie. Przyjmujemy kompleksowy system zarządzania jakością oparty na ISO9001, nasze produkty są
głównie eksportowane do Stanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Australii
ponad 100 krajów rozciągają się na cały świat. Qinuo szczerze życzy sobie współpracy z Państwem.Pakowanie i dostawa
Shanghai Qinuo Industry gwarantuje aktualizacje w dowolnym momencie od produkcji do wysyłki i akceptujemy niestandardowe opakowania. Jeśli masz jakiekolwiek wymagania, powiedz nam, kiedy będziesz wolny.
Zamówienia na złączki obrotowe z mosiężnym wsparciem: Określ każdy rozmiar i pierścień wspierający osobno
Szczegóły zamówienia
| Specyfikacja do potwierdzenia |
Rozmiar nominalny |
| Zidentyfikuj dokładne odniesienie do złączki 2, 3 lub 4-calowej, producenta i numer części. Wymieniony zakres nie określa średnic uszczelek ani zamienności. |
Mosiężne wsparcie |
| Podaj wymiary pierścienia, wymagania materiałowe, pozycję i szczegóły mocowania lub montażu z zatwierdzonego rysunku. |
Profil elastomeru |
| Potwierdź geometrię wargi, średnice uszczelki, wysokość osiową i tolerancje rowka dla każdego rozmiaru. |
Mieszanka i twardość |
| Wybierz jeden gatunek NBR, HNBR lub FKM do rzeczywistego płynu i zastosowania. Potwierdź stare odniesienie 85D i wymaganą skalę testową przed dostawą. |
Inspekcja |
| Zgodzić się na sprawdzenie wymiarów, materiału i dopasowania. Kompleksowe specyfikacje połączeń określają wartości ciśnienia i wymagania dotyczące testów wytrzymałościowych. |
|
