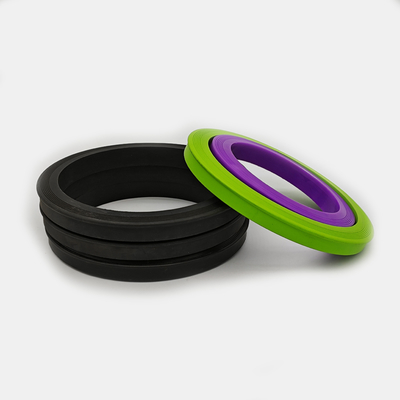

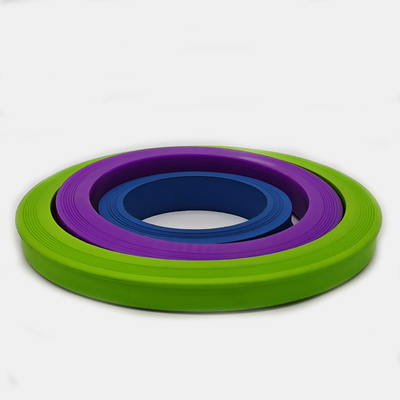

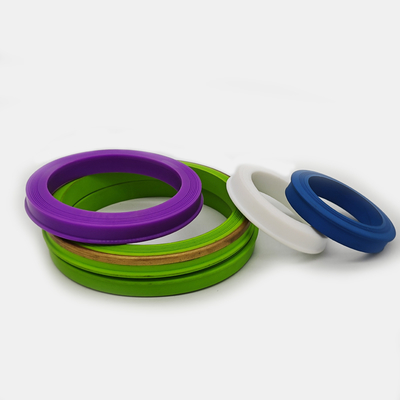

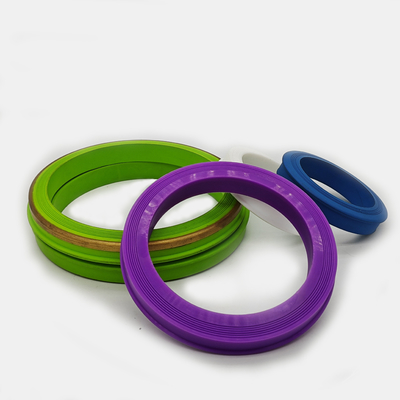

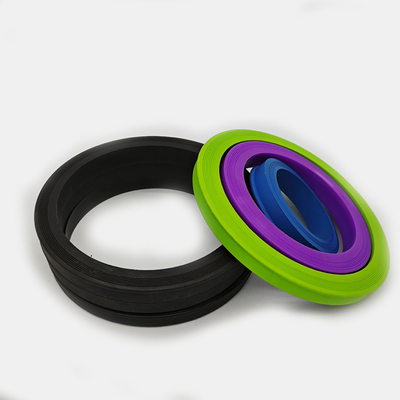

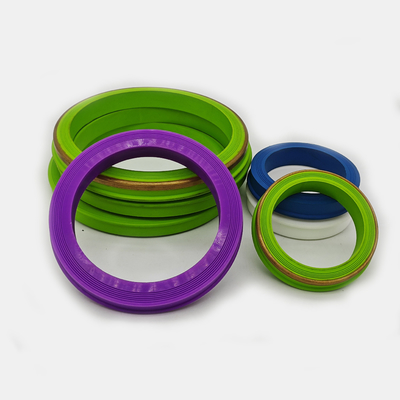

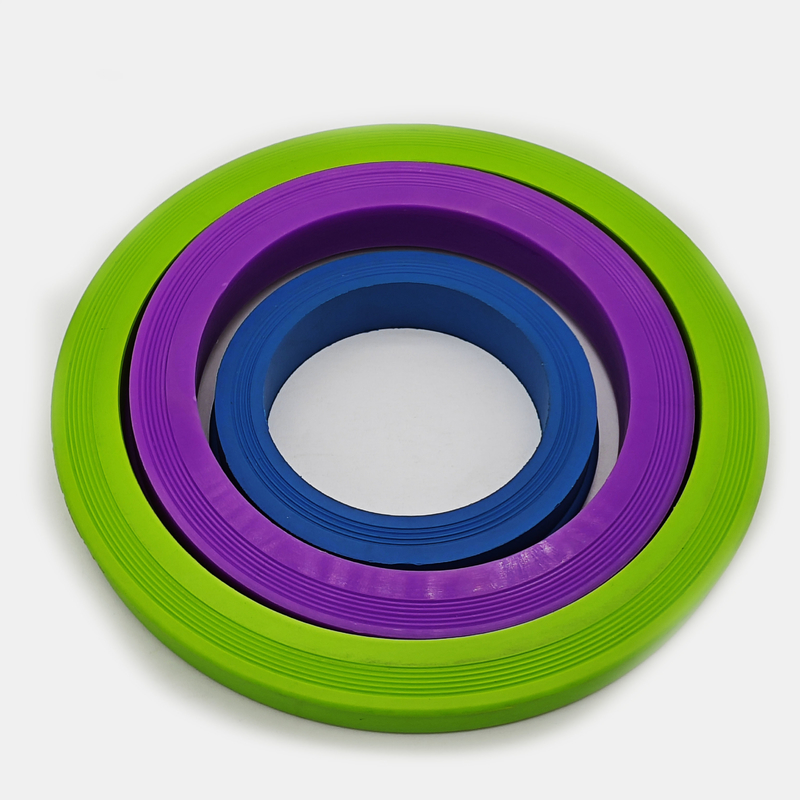

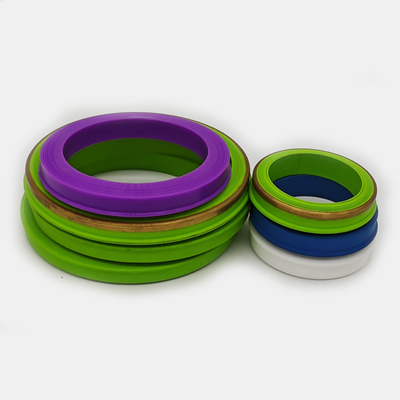

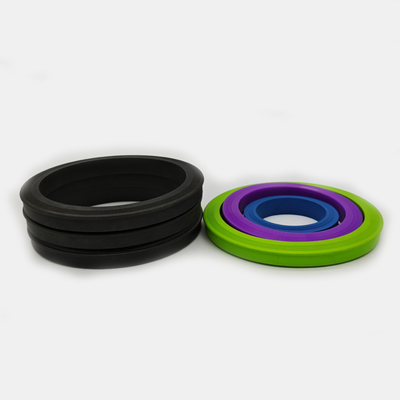

Nominalna uszczelka do młotkowego złącza rurowego 3 cale
Wprowadzenie do produktu
Uszczelki do młotkowych złączy rurowych są stosowane w połączeniach między elastycznymi wężami lub rurami używanymi w przemyśle naftowym. Uszczelka zapewnia krytyczne, szczelne połączenie wewnątrz okucia złącza.
Młotkowe złącza rurowe składają się z końca gwintowanego, końca nakrętki i nakrętki młotkowej, które po dokręceniu uszczelniają zespół za pomocą uszczelki elastomerowej. Uszczelka jest wyprofilowana, aby zapobiec jej wypadaniu po odwróceniu.
Wprowadzenie materiałowe
NBR, HNBR i FKM to alternatywne mieszanki gumowe. PTFE to termoplast, który wymaga oddzielnego przeglądu profilu i wsparcia. Porównaj wybrany gatunek z określonym płynem i warunkami eksploatacji.
| Materiał |
Zakres temperatur |
Zalety |
Wady |
| NBR (Nitrile, Buna-N) |
Temperatura NBR w zależności od wybranej mieszanki
Potwierdź ciągłą i szczytową ekspozycję
|
1. Obecnie najczęściej stosowana guma w przemyśle uszczelnień
2. Wyjątkowa równowaga dobrych właściwości mechanicznych, odporności na zużycie i odporności chemicznej
3. Odporność na większość olejów mineralnych i smarów
|
Nie używać z płynami hamulcowymi na bazie glikolu i mocnymi kwasami |
| HNBR |
Temperatura HNBR w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu
|
1. Mieszanka na bazie nitrylu o ulepszonej odporności chemicznej
2. Szeroki zakres temperatur
3. Materiał o wysokiej wytrzymałości, odporny na wytłaczanie, ścieranie i zużycie
4. Zdatność do pracy z wodą i parą w zależności od wybranej mieszanki i ekspozycji
5.Zdatność do pracy w warunkach "sour service" wymaga kwalifikacji specyficznej dla mieszanki
6.Często stosowany z olejami naftowymi i CO2
|
Nie używać z węglowodorami chlorowanymi, rozpuszczalnikami polarnymi ani mocnymi kwasami |
| FKM (Fluorocarbon) |
Temperatura FKM w zależności od wybranej mieszanki
Potwierdź wymagania dotyczące płynu i sprzętu
|
1. Doskonała odporność na wyższe temperatury, oleje naftowe i benzynę
2. Szeroki zakres odporności chemicznej
3. Duża odporność na ozon, warunki atmosferyczne i starzenie
|
1. Słabe właściwości w niskich temperaturach
2. Sprawdź działanie gazu siarkowego, amin, gorącej wody i pary w odniesieniu do dokładnego gatunku FKM
|
| PTFE |
Temperatura PTFE w zależności od gatunku i konstrukcji uszczelnienia
Oddzielny przegląd konstrukcji termoplastycznej
|
1. Odporność chemiczna, odporność na różne rozpuszczalniki organiczne
2. Wysoka wydajność uszczelniania
3. Anty-starzenie
4. Odporność na wysokie temperatury
|
|
Lista wszystkich dostępnych uszczelnień do młotkowych złączy rurowych
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, pierścień uszczelniający w stylu Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
3'' FIG 206, Buna/FKM/HSN; rozmiar kreski według rysunku dopasowującego
4'' FIG 206, Buna/FKM/HSN; rozmiar kreski według rysunku dopasowującego
Szczegóły produktu
Profil firmy
Shanghai Qinuo Industry Co., Ltd została założona w 2013 roku w Strefie Wolnego Handlu w Szanghaju,jesteśmy nowym i wysokotechnologicznym przedsiębiorstwemintegrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój",ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą, Qinuoposiada markę "SHQN".
Qinuo zapewnia profesjonalneusługi projektowania i produkcji wyrobów gumowych, głównie stosowanych w przemyśle naftowym igazowym, samochodach, sprzęcie AGD, maszynach itp. Posiadamyprofesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoki profesjonalizm, Wysoka wydajność" tozasady działania.
Pod Shanghai Qinuo, posiadamydwie w pełni zależne fabryki w mieście Nantong, zaledwie godzinęjazdy od lotniska Szanghaj Pudong lub portu morskiego w Szanghaju, aby zapewnićszybką dostawę, posiadamyponad30 maszyn do wulkanizacji gumyi powiązany sprzęt, dzięki czemu Qinuo może produkowaćponad 20 rodzajów pierścieni gumowych lub innych wyrobów gumowych jednocześnie, aby sprostać naszym klientomwymaganiom, nasza miesięczna zdolność przetwarzania gumy może wynosić do 40 ton (około 80 000 funtów) lub więcej.A Qinuo nadal szybko się rozwija.
Przyjmujemy kompleksowy system zarządzania jakością oparty na ISO9001, nasze produkty są
głównie eksportowane do Stanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Australiiponad 100krajówrozciągają się na cały świat. Qinuo szczerze życzy sobie współpracy z Państwem.
Uszczelka do złącza rurowego 3 cale: Potwierdź rysunek, wnękę i pierścień podporowy
Niniejsze zapytanie dotyczy nominalnej uszczelki do młotkowego złącza rurowego 3 cale. Zidentyfikuj producenta złącza i numer rysunku, a następnie podaj rysunek wnęki uszczelki lub zatwierdzone wymiary części. Nominalny rozmiar linii nie określa średnicy wewnętrznej uszczelki, przekroju ani zamienności między rysunkami złączy. Inne rozmiary w zakresie wymagają oddzielnego potwierdzenia dopasowania.
W przypadku zastosowań w transporcie ropy naftowej lub płuczek wiertniczych, określ skład oleju, dodatki, płyny czyszczące, normalną temperaturę i przejściowe szczyty. Wybierz NBR, HNBR lub FKM na podstawie wymaganych danych mieszanki. Potwierdź, czy zespół wymaga konstrukcji tylko gumowej, wspieranej mosiądzem lub wspieranej stalą nierdzewną. PTFE wymaga oddzielnego przeglądu konstrukcji termoplastycznej i specyfikacji twardości.
Dołącz ciśnienie robocze, cykliczne obciążenie, tolerancje uszczelki i ilość do zapytania ofertowego. Podczas konserwacji sprawdzaj stan dopasowanej wnęki i pierścienia podporowego oraz postępuj zgodnie z procedurą instalacji sprzętu. Całkowita klasa ciśnieniowa złącza i zatwierdzona konfiguracja uszczelki określają przydatność do pracy pod ciśnieniem; sama lista materiałów nie określa klasy serwisowej.
