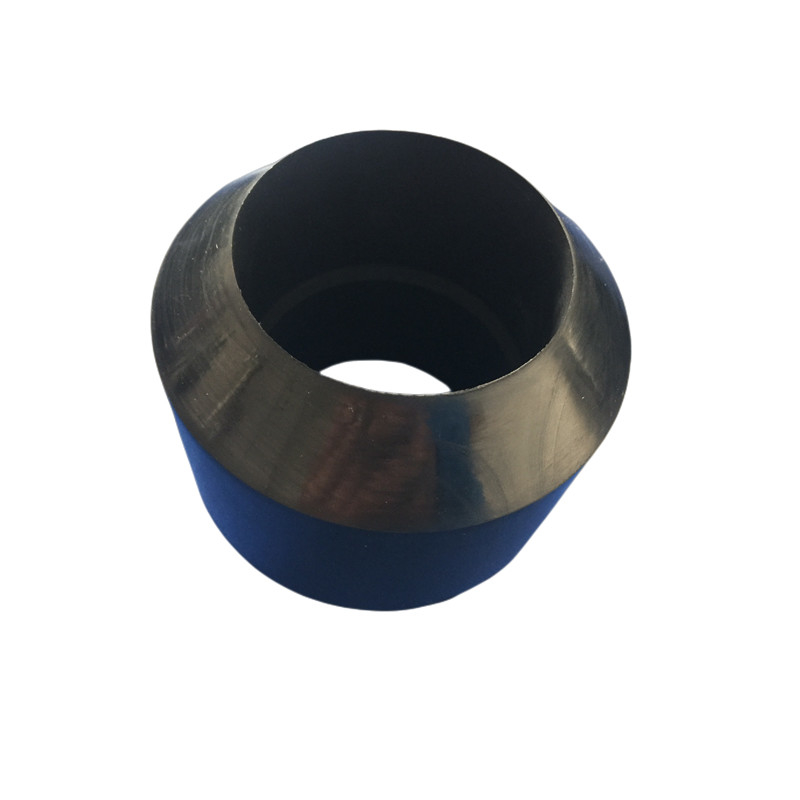

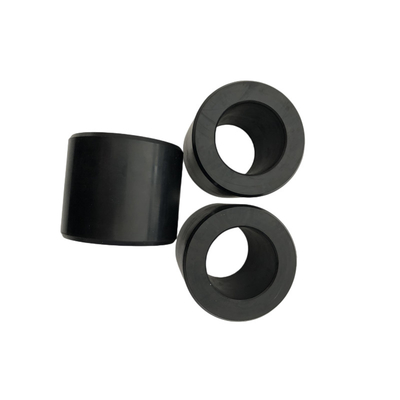

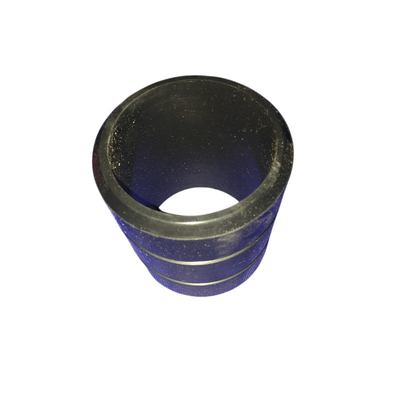

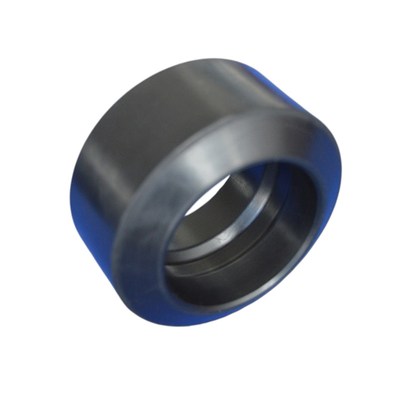

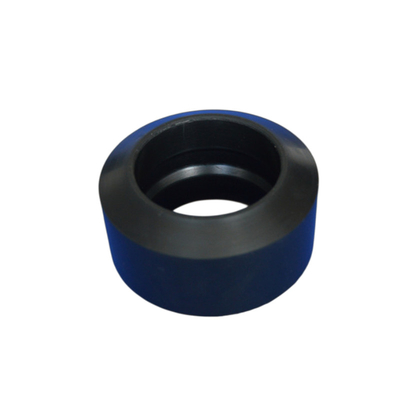

Kielichy uszczelniające do izolacji strefowej: geometria wargi i przegląd wsparcia
Kielichy uszczelniające z gumy stanowią elastomerową sekcję uszczelniającą określonego narzędzia do izolacji strefowej. Potwierdź wargę uszczelniającą, wymiary montażowe i elementy wspierające zgodnie z rysunkiem montażowym. Opcje FKM, HNBR i gumy nitrylowej wymagają wyboru w zależności od rzeczywistej ekspozycji na płyny i temperaturę; zdolność do wiercenia musi być określona dla kompletnego narzędzia.
Cechy gumowych kielichów uszczelniających do odwiertów:
1) Określ wymagania dotyczące ciśnienia i temperatury montażu przed wyborem mieszanki.
2) Potwierdź orientację wargi uszczelniającej, profil i geometrię wspierającą.
3) Dostępne opcje o średnicy nominalnej 3,5, 4,5 i 5,5 cala lub niestandardowe rozmiary oparte na rysunku.
4) Wymagany test w temperaturze 150 °C (302 °F) wymaga uzgodnionego ciśnienia, płynu, czasu trwania i kryteriów akceptacji.
5) Określ warunki i limity akceptacji dla każdego wymaganego testu 30 cykli.
6) Wymagane duże kielichy, w tym konstrukcje 30-calowe, wymagają przeglądu rysunku i wykonalności formy.
Zastosowanie
Środowisko aplikacji: ropa naftowa, gaz, kondensat gazu
Shanghai Qinuo dostarcza kielichy uszczelniające i zamienne kielichy o zatwierdzonych wymiarach części. W przypadku usługi izolacji strefowej, przeanalizuj rzeczywisty otwór, geometrię wargi kielicha, zbrojenie i układ montażowy jako kompletny system uszczelniający.
Produkujemy zarówno kielichy uszczelniające z siatką drucianą / siatką drucianą / ramą drucianą, jak i gumowe kielichy uszczelniające bez żadnej siatki.
Nominalne rozmiary rur i obudów nie określają wymiarów gotowego kielicha. Podaj rzeczywisty otwór, średnicę montażową, wymiary osiowe i rewizję części do przeglądu dopasowania zamiennego.
| Ciśnienie robocze |
Wymagane 35 MPa; kwalifikuj kompletny zespół |
| Środowisko |
ropa naftowa, gaz, kondensat gazu |
| Dostępny materiał |
FKM, HNBR i guma nitrylowa; mieszanka dobrana do serwisu |
Inne powiązane produkty gumowe:
Nasze produkty są szeroko stosowane we wszelkiego rodzaju samochodach, maszynach, sprzęcie AGD, produktach elektronicznych, sprzęcie elektrycznym, artykułach piśmienniczych, komputerach, sprzęcie naftowym i częściach zamiennych do sprzętu.
Możemy również dostarczyć gumowy kielich do odwiertów
- Kielich uszczelniający TA to średnio-ciężki, w pełni gumowy kielich o zmiennej wardze, który zapewnia większą elastyczność przy lżejszych obciążeniach.
- Kielich uszczelniający MV to lekki, w pełni gumowy kielich z wieloma elastycznymi, podwiniętymi wargami do płynów zawierających zawieszony piasek. Dopasuj rozmiar kielicha i obciążenie do zespołu do swabbing.
- Kielich uszczelniający V to pierścieniowy, jednowargowy, elastyczny, w pełni gumowy kielich formowany na stalowym tulei. Jest idealny do podnoszenia płynów z piaskiem i do swabbing przy lekkich obciążeniach. Jest to pojedyncza wersja kielicha MV.
- Kielich uszczelniający TUF to elastyczny kielich z gumy syntetycznej ze wzmacniającymi drutami ze stali sprężystej do ciężkich obciążeń, ale jest wystarczająco elastyczny do lekkich lub średnich obciążeń.
- Kielich uszczelniający UF to uniwersalny kielich z gumy syntetycznej zawierający mocne, elastyczne druty ze stali sprężystej.
- Kielich uszczelniający J to wytrzymały, ciężki kielich z długą, elastyczną wargą i mocnymi drutami stalowymi, które zapewniają dobre uszczelnienie podczas ruchu w górę do podnoszenia ciężkich ładunków.
- Kielich uszczelniający GW to ciężki, elastyczny, jednowargowy kielich wzmocniony drutem ze stali sprężystej. Powiększona warga tworzy dobre uszczelnienie podczas ruchu w górę.
Produkty z formowanej gumy
Produkty gumowe połączone z metalem
Produkty z gumy wytłaczanej
Pakowanie i wysyłka
1: Ekspres: S.F., DHL, UPS, TNT, FedEx itp., dla pilnych i małych zamówień.
2: Transport lotniczy: lotnisko do lotniska lub lotnisko do drzwi.
3: Transport morski: nadaje się do towarów masowych. zajmie to więcej czasu niż transport lotniczy.
Nasza firma
Shanghai Qinuo Industry Co. Ltd została założona w 2003 roku, jest nowym i zaawansowanym technologicznie przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, Innowacja konkuruje o rozwój", ciągły rozwój i innowacje, zdobyliśmy dobrą reputację w kraju i za granicą.
Nasza firma świadczy profesjonalne usługi projektowania i produkcji części plastikowych, gumowych i obrabianych, produkty głównie stosowane w samochodach, sprzęcie AGD, maszynach i przemyśle naftowym oraz innych dziedzinach. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoka profesjonalizm, Wysoka wydajność" to zasady działania.
Posiadamy dwie fabryki, ponad 30 wtryskarek, maszyny do formowania i tokarki CNC. Nasza firma znajduje się w dzielnicy Pudong w Szanghaju. Eleganckie otoczenie, wygodny transport, tylko 30 minut od naszej firmy do lotniska Pudong.
Stosujemy system zarządzania jakością ISO 9001. Zgodność dokumentacji materiałowej, kontroli wymiarowej i odpowiednich testów montażowych z zamówieniem.
FAQ
1. Jakie szczegóły rysunku są potrzebne do kielichów izolacyjnych strefowych?
Podaj profil wargi uszczelniającej, średnicę montażową, wymiary osiowe i tolerancje z rewizją części.
Uwzględnij rzeczywiste wymiary otworu, orientację wargi i pasujące elementy wspierające.
2. Jak należy określić zbrojenie?
a. Zidentyfikuj konstrukcję w pełni gumową lub wzmocnioną na rysunku.
b. Określ szczegóły szkieletu drucianego, siatki lub ramy, jeśli są używane.
c. Potwierdź interfejs elastomer-wsparcie i dopasowanie montażowe.
d. Określ mieszankę i twardość nominalną z tolerancjami.
e. Określ dopuszczalne wady odlewania i kryteria kontroli powierzchni.
f. Uzgodnij kontrolę próbek i zatwierdzenie przed produkcją.
g. Podaj wymagania dotyczące identyfikacji części i rewizji.
3. Jakie informacje operacyjne są potrzebne?
1. Skład płynu, w tym odpowiednie składniki gazowe i ciekłe.
2. Temperatura robocza i czas ekspozycji.
3. Wymagane ciśnienie różnicowe i kierunek ciśnienia.
4. Ruch ustawienia, geometria wsparcia i luzy wytłaczania.
5. Uzgodnione warunki testu montażowego, cykle i kryteria akceptacji.
4. Jaka jest Twoja przewaga?
1. Posiada solidny i dojrzały łańcuch dostaw wsparcia
2. Niższe koszty form
3. Wysoka wydajność zdolności rozwojowych i projektowych oraz krótki czas procesu.
4. Opłacalność i dobra postawa obsługi.
5. Bardziej profesjonalny personel sprzedaży eksportowej, który bardzo dobrze zna proces obróbki gumy.
W celu doboru kielicha uszczelniającego do izolacji strefowej, prześlij kompletny numer referencyjny narzędzia, zatwierdzony rysunek lub próbkę reprezentatywną oraz wymagane warunki pracy.
Witamy w produkcji niestandardowych produktów, czekamy na Twój rysunek projektowy lub oryginalne próbki.
Zapraszamy do kontaktu w celu uzyskania dalszych informacji.
