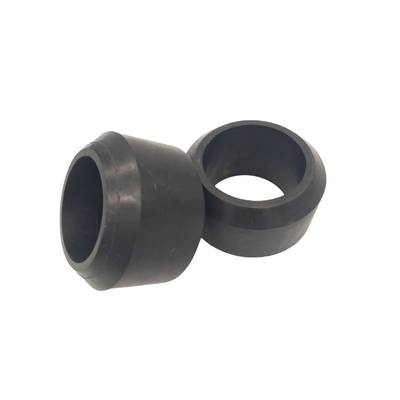

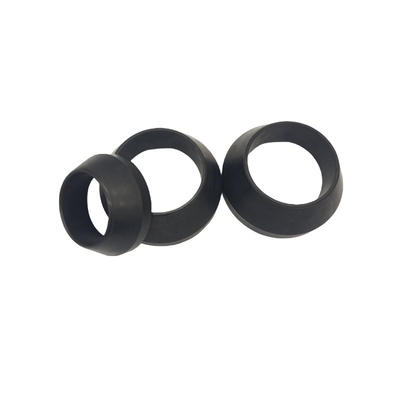

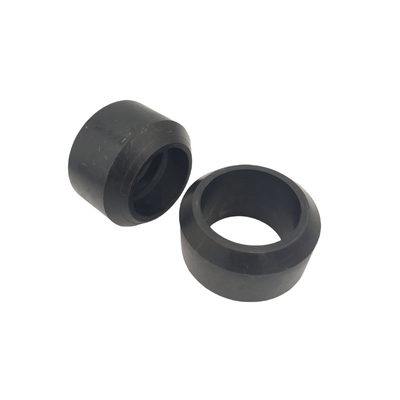

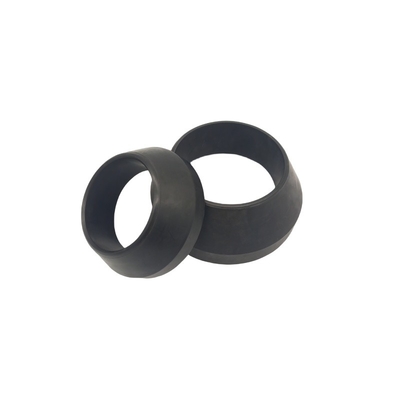

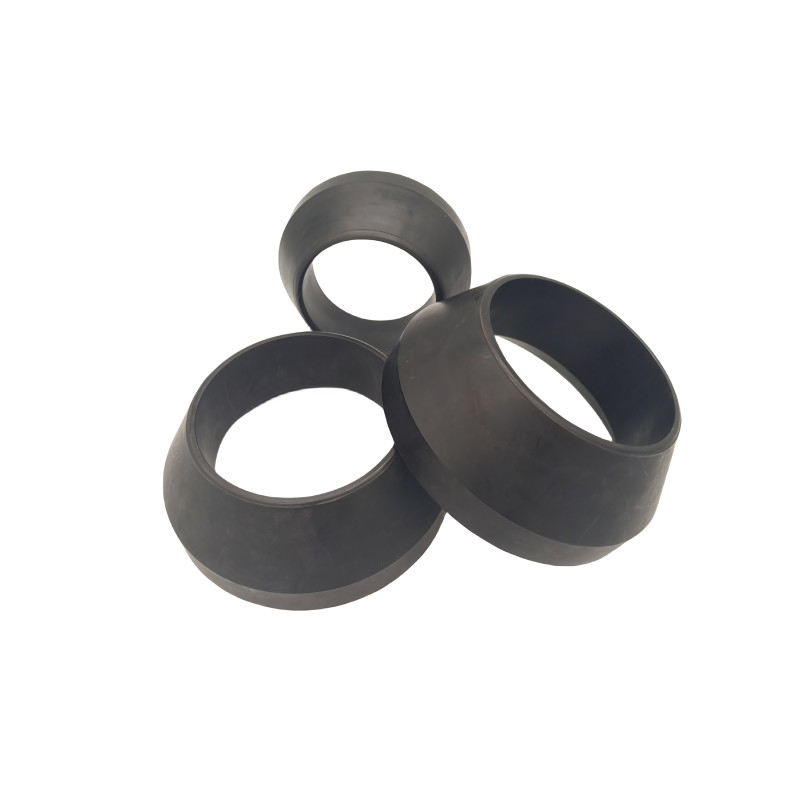

Niestandardowe gumowe kielichy uszczelniające do narzędzi stymulacyjnych: specyfikacja testu ciśnieniowego
Gumowe kielichy uszczelniające są elementami uszczelniającymi dla określonego narzędzia do izolacji strefowej lub stymulacji. Produkcja niestandardowa wymaga rysunku kielicha, geometrii montażu i szczegółów wzmocnienia. Wybierz gumę FKM, HNBR lub nitrylową dla rzeczywistej ekspozycji na płyny i temperatury; dające się wiercić musi być zdefiniowane dla całego narzędzia.
Cechy gumowych kielichów uszczelniających do odwiertów:
1) Określ ciśnienie różnicowe, kierunek ciśnienia i temperaturę pracy.
2) Potwierdź pasujący otwór, wymiary montażowe i konstrukcję kielicha.
3) Opcje nominalne 3,5, 4,5 i 5,5 cala lub rozmiary niestandardowe oparte na rysunku.
4) Dla wymaganego testu ciśnieniowego 150 °C (302 °F), uzgodnij medium testowe, ciśnienie, czas trwania i granice akceptacji.
5) Wymagany test 30 cykli wymaga zdefiniowanej sekwencji cykli i kryteriów akceptacji.
6) Wymagane kielichy do 30 cali wymagają przeglądu wykonalności rysunku i formy.
Zastosowanie
Środowisko zastosowania: ropa naftowa, gaz, kondensat gazu
Shanghai Qinuo dostarcza niestandardowe i zamienne kielichy uszczelniające zgodnie z zatwierdzonymi rysunkami. W przypadku serwisu narzędzi stymulacyjnych, zdefiniuj rzeczywisty otwór, profil wargi kielicha, geometrię wspornika i sekwencję pracy, aby można było ocenić zespół uszczelniający.
Produkujemy zarówno kielichy uszczelniające z szkieletem drucianym / siatką drucianą / ramą drucianą, jak i gumowe kielichy uszczelniające bez żadnej siatki.
Nominalne odniesienia rur i obudów muszą być sprawdzone pod kątem rzeczywistych wymiarów kielicha. Podaj średnicę montażową, wysokość osiową, geometrię wargi i rewizję rysunku przed zatwierdzeniem dopasowania zamiennego.
| Ciśnienie robocze |
Wymagane 35 MPa; wymagana kwalifikacja całego zespołu |
| Środowisko |
ropa naftowa, gaz, kondensat gazu |
| Dostępny materiał |
guma FKM, HNBR i nitrylowa; mieszanka dobrana do serwisu |
Inne względne produkty gumowe:
Nasze produkty są szeroko stosowane we wszelkiego rodzaju samochodach, maszynach, sprzęcie AGD, produktach elektronicznych, urządzeniach elektrycznych, artykułach piśmienniczych, komputerach, sprzęcie naftowym i częściach zamiennych do sprzętu.
Możemy również dostarczyć gumowy kielich do swaba naftowego
- Kielich TA to średnio-wytrzymały, w pełni gumowy kielich o zmiennej wardze, który oferuje większą elastyczność przy lżejszych obciążeniach.
- Kielich MV to lekki, w pełni gumowy kielich z wieloma elastycznymi, podwiniętymi wargami do płynów zawierających zawieszony piasek. Wybierz jego rozmiar i obciążenie dla zespołu swaba.
- Kielich V to pierścieniowy, jednowargowy, elastyczny, w pełni gumowy kielich formowany na stalowym tulei. Jest idealny do podnoszenia płynów z piaskiem i do swaba przy lekkich obciążeniach. Jest to pojedyncza wersja kielicha MV.
- Kielich TUF to elastyczny kielich z gumy syntetycznej z drutami wzmacniającymi ze stali sprężynowej do ciężkich obciążeń, ale jest wystarczająco elastyczny do lekkich lub średnich obciążeń.
- Kielich UF to uniwersalny kielich z gumy syntetycznej zawierający mocne, elastyczne druty wzmacniające ze stali sprężynowej.
- Kielich J to wytrzymały, ciężki kielich z długą, elastyczną wargą i mocnymi drutami wzmacniającymi ze stali, które zapewniają dobre uszczelnienie podczas ruchu w górę do podnoszenia ciężkich ładunków.
- Kielich GW to ciężki, elastyczny, jednowargowy kielich wzmocniony drutem ze stali sprężynowej. Powiększona warga tworzy dobre uszczelnienie podczas ruchu w górę.
Produkty z formowanej gumy
Produkty gumowe połączone z metalem
Produkty z gumy wytłaczanej
Pakowanie i wysyłka
1: Ekspres: S.F., DHL, UPS, TNT, FedEx itp., dla pilnych i małych zamówień.
2: Transport lotniczy: lotnisko do lotniska lub lotnisko do drzwi.
3: Transport morski: nadaje się do towarów masowych. zajmie to więcej czasu niż transport lotniczy.
Nasza firma
Shanghai Qinuo Industry Co. Ltd została założona w 2003 roku, jest nowym i zaawansowanym technologicznie przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój", ciągłego rozwoju i innowacji, zdobyliśmy dobrą reputację w kraju i za granicą.
Nasza firma świadczy profesjonalne usługi projektowania i produkcji części plastikowych, gumowych i obrabianych, produkty głównie stosowane w samochodach, sprzęcie AGD, urządzeniach mechanicznych i przemyśle naftowym oraz innych dziedzinach. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoki profesjonalizm, Wysoka wydajność" to zasady działania.
Posiadamy dwie fabryki, ponad 30 wtryskarek, maszyny do formowania i tokarki CNC. Nasza firma znajduje się w dzielnicy Pudong w Szanghaju. Eleganckie otoczenie, wygodny transport, tylko 30 minut od naszej firmy do lotniska Pudong.
Stosujemy system zarządzania jakością ISO 9001. Uzgadniamy dokumentację materiałową, kontrolę wymiarową i wymagane testy produktu lub zespołu wraz z zamówieniem.
FAQ
1. Co powinna zawierać specyfikacja testu narzędzia stymulacyjnego?
Zdefiniuj konfigurację zmontowanego narzędzia, rzeczywisty otwór, ciśnienie testowe, kierunek ciśnienia i temperaturę.
Określ medium testowe, czas ekspozycji, sekwencję obciążenia i mierzalne granice akceptacji.
2. Co jest potrzebne do produkcji niestandardowych kielichów?
a. Zatwierdzony rysunek i rewizja części.
b. Wymiary montażowe i profil wargi uszczelniającej z tolerancjami.
c. Konstrukcja w pełni gumowa lub wzmocniona drutem/siatką/ramą.
d. Mieszanka i twardość nominalna z tolerancjami.
e. Geometria wspornika i luzy wytłaczania.
f. Wymagania dotyczące inspekcji i zatwierdzenia próbki.
g. Instrukcje identyfikacji części i pakowania.
3. Czy wartość ciśnienia określa przydatność kielicha?
1. Przegląd kielicha jako części kompletnego zespołu narzędzia.
2. Uwzględnij rzeczywistą temperaturę i ekspozycję na płyny.
3. Zdefiniuj ruch ustawienia i wsparcie mechaniczne.
4. Uzgodnij wymagane warunki testu ciśnieniowego i cyklicznego.
5. Potwierdź wyniki akceptacji dla określonego zespołu przed użyciem.
4. Jaka jest Twoja przewaga?
1. Posiada solidny i dojrzały łańcuch dostaw wsparcia
2. Niższe koszty form
3. Wysoka wydajność zdolności rozwojowych i projektowych oraz krótki czas procesu.
4. Opłacalność i dobra postawa obsługi.
5. Bardziej profesjonalny personel sprzedaży eksportowej, który bardzo dobrze zna proces obróbki gumy.
Dla niestandardowego kielicha uszczelniającego do narzędzi stymulacyjnych, prześlij odniesienie do narzędzia, rysunek lub próbkę reprezentatywną oraz kompletne wymagania testowe.
