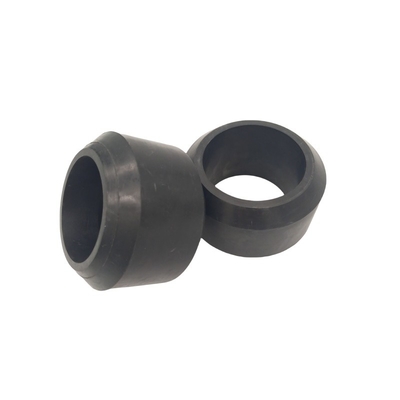

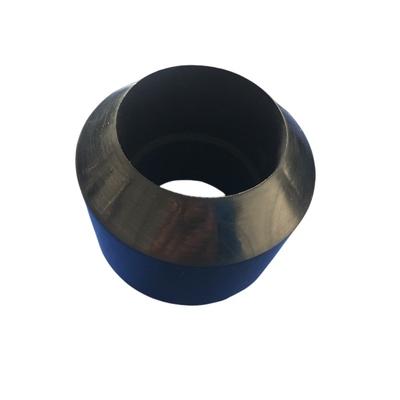

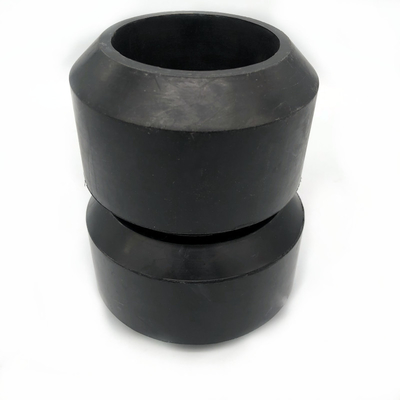

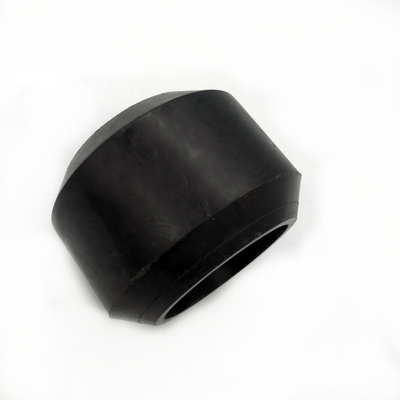

Gumowe elementy uszczelniające do odwiertów ropy i gazu o szerokim zakresie dostępności rozmiarów
Gumowe elementy uszczelniające i uszczelki typu kielichowego do odwiertów ropy i gazu są dopasowywane do rzeczywistych wymiarów narzędzia i otworu. Opcje NBR, HNBR i FKM wymagają wyboru mieszanki dla określonego płynu i temperatury. Przed zdefiniowaniem wymiarów, wzmocnień i wymagań dotyczących ustawienia należy określić, czy część jest uszczelką kielichową, czy elementem kompresyjnym. Wiertność musi zostać potwierdzona dla kompletnej konstrukcji narzędzia.
Cechy gumowych kielichów uszczelniających do odwiertów ropy:
1) Określ wymagania dotyczące ciśnienia i temperatury dla wybranej mieszanki i kompletnego zespołu.
2) Dopasowanie wymiarowe obejmuje profil uszczelki, interfejs montażowy i stan współpracującego otworu.
3) Nominalne rozmiary zastosowań obejmują 3,5, 4,5 i 5,5 cala; niestandardowe rozmiary wymagają przeglądu rysunku.
4) Wymagany test ciśnieniowy 150°C (302°F) wymaga uzgodnionej mieszanki, uchwytu, ciśnienia i kryteriów akceptacji.
5) Wymagany test 30 cykli wymaga zdefiniowanych limitów ciśnienia, temperatury i czasów trwania.
6) Średnica kielicha do 30 cali wymaga potwierdzenia produkcji i rysunku przed złożeniem zamówienia.
Zastosowanie
Środowisko zastosowania: ropa, gaz, kondensat gazu
W przypadku uszczelek zamiennych do packerów, należy odnotować zarówno nominalne oznaczenie rury okładzinowej lub rury wydobywczej, jak i jej rzeczywistą średnicę wewnętrzną. Należy uwzględnić metalowy interfejs narzędzia, wymiary wsporników i wymagany profil uszczelki. Dwa odwierty o tym samym nominalnym rozmiarze rury okładzinowej mogą wymagać innej geometrii uszczelki, ponieważ współpracujący otwór i konstrukcja narzędzia różnią się.
Produkujemy zarówno kielichy uszczelniające z drutu / siatki drucianej / ramki drucianej, jak i gumowe kielichy uszczelniające bez siatki.
Szerszy zakres kielichów obejmuje zastosowania od rur 1-1/4 cala do rur okładzinowych 7 cali i inne rozmiary podlegające przeglądowi konstrukcyjnemu. Są to oznaczenia zastosowań, a nie zamiennik wymiarów i tolerancji gotowej części.
| Ciśnienie robocze |
Wymaganie zastosowania 35 MPa; potwierdzić mieszankę i ocenę kompletnego zespołu |
| Środowisko |
ropa, gaz, kondensat gazu |
| Dostępny materiał |
FKM, HNBR lub NBR; potwierdzić mieszankę dla określonej usługi |
Inne powiązane produkty gumowe:
Nasze produkty są szeroko stosowane we wszelkiego rodzaju samochodach, maszynach, sprzęcie AGD, produktach elektronicznych, urządzeniach elektrycznych, artykułach piśmienniczych, komputerach, sprzęcie naftowym i częściach zamiennych do sprzętu.
Możemy również dostarczyć gumowy kielich do swaba polowego
- Kielich TA to średnio-wytrzymały, w pełni gumowy kielich o zmiennej wargowej, który oferuje większą elastyczność przy lżejszych obciążeniach.
- Kielich MV to lekki, w pełni gumowy kielich z wieloma elastycznymi, podwiniętymi wargami do zastosowań z płynami obciążonymi piaskiem. Wybierz rozmiar kielicha w zależności od dopasowania do trzpienia i rury.
- Kielich V to pierścieniowy, jednowargowy, elastyczny, w pełni gumowy kielich formowany na stalowym tulei. Jest idealny do podnoszenia płynów obciążonych piaskiem i do swabbingowania przy lekkich obciążeniach. Jest to wersja jednowargowa kielicha MV.
- Kielich TUF to elastyczny, syntetyczny gumowy kielich ze sprężystymi drutami wzmacniającymi do ciężkich obciążeń, ale wystarczająco elastyczny do lekkich lub średnich obciążeń.
- Kielich UF to uniwersalny, syntetyczny gumowy kielich zawierający mocne, elastyczne sprężyste druty wzmacniające.
- Kielich J to wytrzymały, ciężki kielich z długą, elastyczną wargą i mocnymi stalowymi drutami wzmacniającymi, które zapewniają dobre uszczelnienie podczas ruchu w górę do podnoszenia ciężkich ładunków.
- Kielich GW to ciężki, elastyczny, jednowargowy kielich wzmocniony sprężystym drutem stalowym. Powiększona warga tworzy dobre uszczelnienie podczas ruchu w górę.
Produkty z formowanej gumy
Produkty gumowe połączone z metalem
Produkty z gumy wytłaczanej
Pakowanie i wysyłka
1: Ekspres: S.F., DHL, UPS, TNT, FedEx itp., dla pilnych i małych zamówień.
2: Transport lotniczy: z lotniska na lotnisko lub z lotniska do drzwi.
3: Transport morski: nadaje się do towarów masowych. zajmie to więcej czasu niż transport lotniczy.
Nasza firma
Shanghai Qinuo Industry Co. Ltd została założona w 2003 roku, jest nowym i zaawansowanym technologicznie przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegamy koncepcji "Jakość dla przetrwania, Innowacja konkuruje o rozwój", ciągłego rozwoju i innowacji, zdobyliśmy dobrą reputację w kraju i za granicą.
Nasza firma świadczy profesjonalne usługi projektowania i produkcji części plastikowych, gumowych i obrabianych, produkty głównie stosowane w samochodach, sprzęcie AGD, maszynach i przemyśle naftowym oraz innych dziedzinach. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, Wysoka profesjonalność, Wysoka wydajność" to zasady działania.
Posiadamy dwie fabryki, ponad 30 wtryskarek, maszyny do formowania i tokarki CNC. Nasza firma znajduje się w dzielnicy Pudong w Szanghaju. Eleganckie otoczenie, wygodny transport, tylko 30 minut od naszej firmy do lotniska Pudong.
Nasz system zarządzania jakością ISO 9001 wspiera kontrolę jakości produkcji. Określ kontrolę wymiarową, dokumentację materiałową i wszelkie dodatkowe wymagania dotyczące zgodności z zamówieniem.
FAQ
1. Czy nominalny rozmiar rury okładzinowej jest wystarczający do zamówienia?
Podaj rozmiar nominalny wraz z rzeczywistą średnicą otworu, modelem narzędzia i rysunkiem uszczelki.
Potwierdź stan otworu i geometrię montażu; sam nominalny rozmiar nie identyfikuje części zamiennej.
2. Jakie wymiary powinny znajdować się na rysunku?
a. Wymiary zewnętrzne i wewnętrzne gotowej części wraz z tolerancjami.
b. Całkowita wysokość i profil roboczej uszczelki.
c. Ramiona montażowe, rowki lub inne cechy lokalizujące.
d. Geometria wzmocnienia i wsparcia, jeśli dotyczy.
e. Wymiary współpracującego narzędzia i orientacja montażu.
f. Ruch ustawienia i geometria rozszerzona dla elementów kompresyjnych.
g. Zatwierdzony rewizja części i wymiary kontrolne.
3. Jak należy używać próbki?
1. Określ, czy próbka jest nowa, czy używana.
2. Zapisz deformację i zużycie na usuniętej części.
3. Podaj wymiary oryginalnego rysunku, jeśli są dostępne.
4. Uzgodnij, które cechy są mierzone, a które wymagają potwierdzenia projektu.
5. Zatwierdź proponowaną geometrię i mieszankę przed produkcją.
4. Jakie dane serwisowe towarzyszą wymiarom?
1. Skład oleju, gazu lub kondensatu i dodatki.
2. Ciągłe i szczytowe temperatury.
3. Ciśnienie różnicowe i kierunek ciśnienia.
4. Wymagania dotyczące cyklowania i dekompresji.
5. Kryteria akceptacji testów i inspekcji.
W przypadku gumowych elementów uszczelniających do odwiertów ropy i gazu, prześlij nominalny rozmiar zastosowania, rzeczywiste wymiary otworu i rysunek narzędzia, aby zidentyfikować wymagane dopasowanie uszczelki.
Niestandardowe wymiary można przeglądać na podstawie rysunków lub próbek; przed produkcją należy potwierdzić tolerancje, materiał i wymagania dotyczące akceptacji.
Zapraszamy do kontaktu w celu uzyskania dalszych informacji.
