Niestandardowe uszczelki do młotków olejowych — rysunek i dobór mieszanki
Uszczelka młotkowa to rodzaj uszczelnienia stosowanego w połączeniach rurowych typu młotkowego. Młotki to rodzaj szybkozłączek służących do łączenia dwóch odcinków rur. Są one często stosowane w przemyśle naftowym i gazowniczym, a także w innych branżach, gdzie ważne jest szybkie łączenie i rozłączanie rur.
Uszczelki młotkowe wykonane są z różnych materiałów, w tym elastomerów, metali i materiałów kompozytowych. Wydajność uszczelnienia zależy od zatwierdzonego profilu uszczelnienia, stanu złącza, mieszanki i instalacji. Uszczelki młotkowe dostępne są w różnych rozmiarach i stylach, aby dopasować się do różnych rozmiarów rur i zastosowań.
Uszczelki młotkowe są kluczowym elementem połączeń rurowych typu młotkowego. Wybierz uszczelkę do dokładnego producenta złącza, typu i rozmiaru nominalnego; dopuszczalne ciśnienie należy do kompletnego połączenia.
Niektóre profile, takie jak Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 itp., wymagają uszczelnienia wargowego młotkowego lub pierścienia typu 'O', w zależności od rozmiaru młotka.

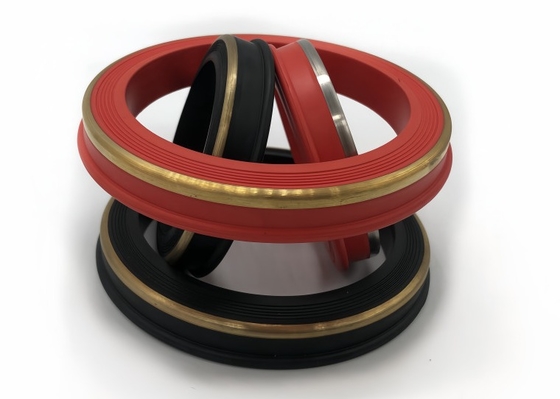

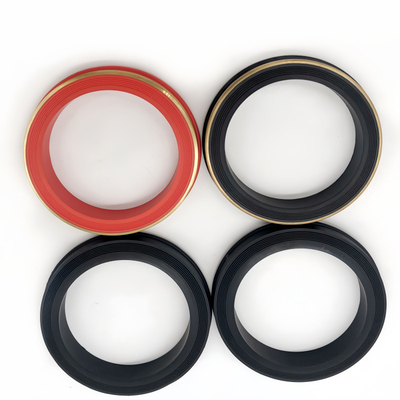

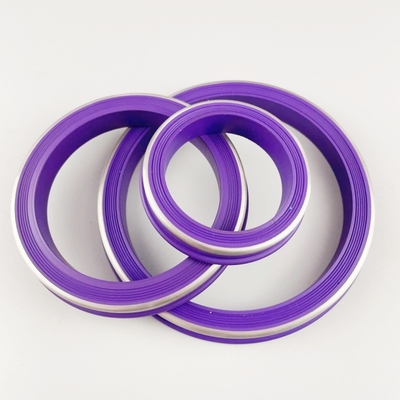

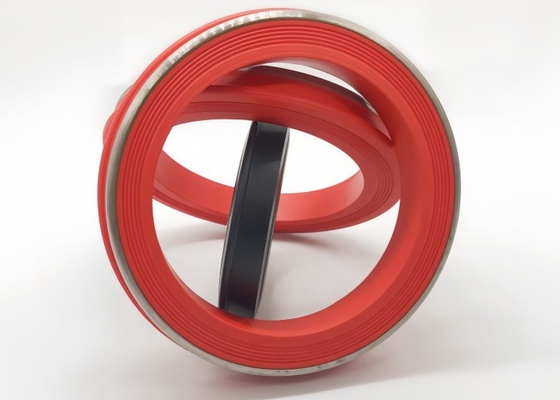

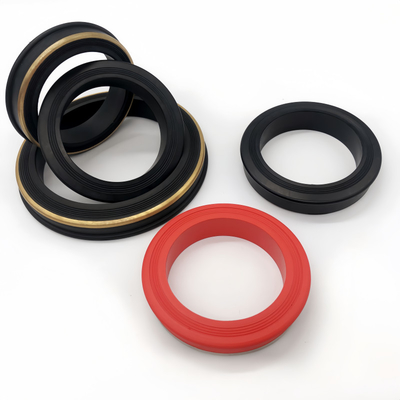

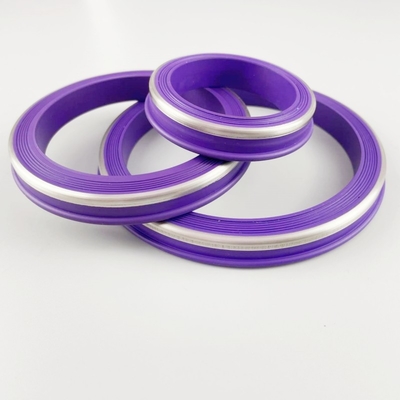

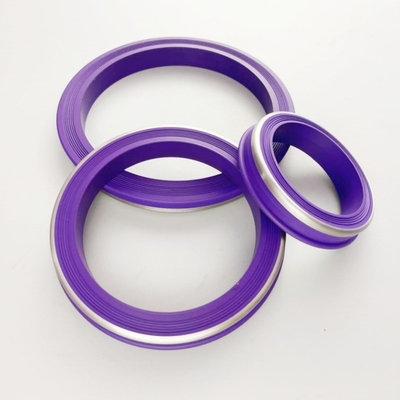

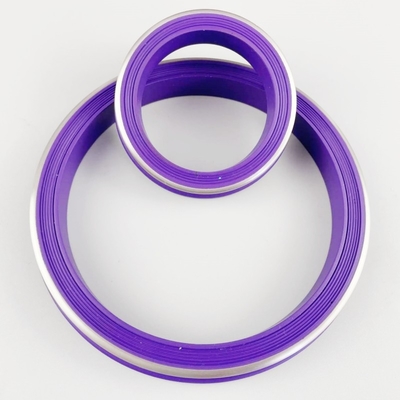

Odniesienia do nominalnych rozmiarów złączy obejmują 1, 1,5, 2, 3, 4, 6 i 7 cali. Rodzaje nitrylowe, FKM lub HNBR są wybierane w zależności od rzeczywistego płynu i temperatury; serwis gazu kwaśnego wymaga kwalifikacji specyficznej dla mieszanki. Oprócz standardowych uszczelek z formowanej gumy, oferujemy je z pierścieniem zapobiegającym wytłaczaniu z mosiądzu lub stali nierdzewnej.
| Rozmiar: |
1" 1,5" 2" 3" 4" 6" 7" |
| Materiał: |
NBR, FKM lub HNBR według zatwierdzonej mieszanki; PTFE wymaga oddzielnej analizy konstrukcyjnej |
| Typy: |
guma/ guma+mosiężne wsparcie/guma+stalowe wsparcie |
Oto niektóre z zalet stosowania uszczelek młotkowych:
Szybka i łatwa instalacja: Postępuj zgodnie z procedurą producenta złącza i potwierdź profil, stan rowka i osadzenie pierścienia wspierającego przed montażem.
Dopasowanie uszczelnienia: Potwierdź geometrię uszczelnienia i instalację w stosunku do określonego złącza; wydajność uszczelnienia wymaga akceptacji specyficznej dla sprzętu.
Trwałe: Zachowanie podczas zużycia i wytłaczania zależy od zatwierdzonego gatunku, geometrii wsparcia i rzeczywistych warunków pracy.
Opłacalne: Uszczelki młotkowe są opłacalnym rozwiązaniem do uszczelniania połączeń rurowych typu młotkowego.
Jeśli szukasz niezawodnego i opłacalnego sposobu na uszczelnienie połączeń rurowych typu młotkowego, uszczelki młotkowe są dobrym wyborem.
Co oferujemy w Shanghai Qinuo Industry:
Gumowe pierścienie O
- Gumowe pierścienie O — gumowe pierścienie O serii As568/ gumowe pierścienie O standardu JB.
- Enkapsulowane gumowe pierścienie O — gumowe pierścienie O z silikonu/FKM
- Gumowe pierścienie O z powłoką PTFE — gumowe pierścienie O w różnych kolorach
Uszczelki młotkowe — 1" 1,5" 2'' 3" 4" 6" 7"
- Gumowe uszczelki młotkowe — typ gumy Buna/FKM/HNBR

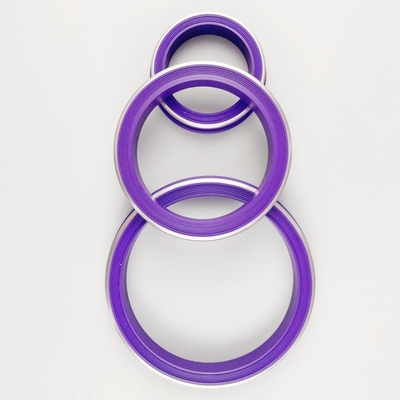

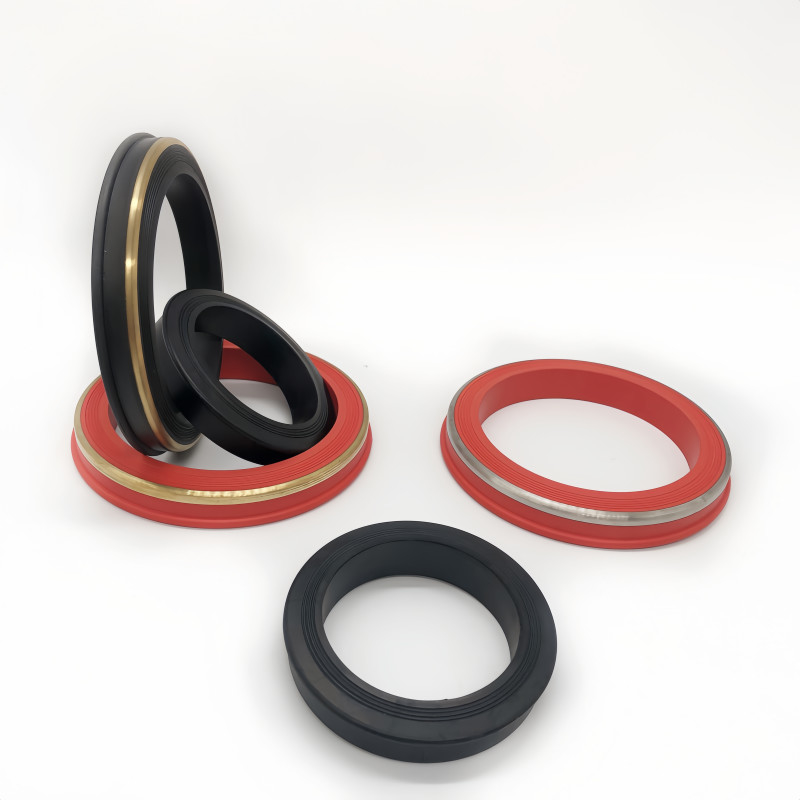

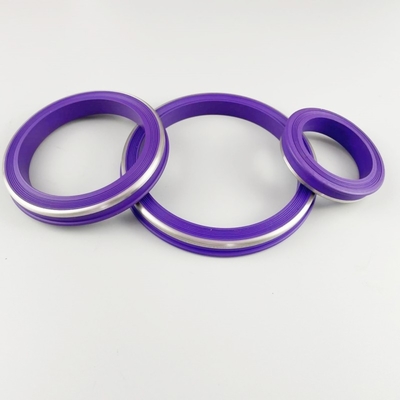

- Gumowe uszczelki młotkowe z mosiężnym/stalowym wsparciem
Kubki do czyszczenia
- Typ V 4" 5,5" itp.
- Typ TA
- Typ MV
- Typ NUF
- Typ TUF
Zestawy uszczelek gumowych — dostępne niestandardowe opakowanie lub etykieta
- Narzędzie do ustawiania #10 — z tarczą bezpiecznika
- Narzędzie do ustawiania #20 — z tarczą bezpiecznika
- Zestaw narzędzi AP Compact Setting Tool Kit
- Zestaw uszczelek do tubek smarowych
- Zestawy Shorty 3 1/2”
- Zestaw do obciążnika 3 - 1/8"
- Zestaw głowicy zapłonowej Baker #10
- Zestaw głowicy zapłonowej #20
- Zestawy #20 BP3.SEC
- Zestawy #10 BP3.SEC
- Zestaw do regeneracji T-BRT
- Zestaw T-1
- Zestawy do regeneracji głowicy uszczelniającej GC
Części drutu liniowego:
1) Tarcza bezpieczeństwa, ocynkowana (zastosowanie: tarcza przepustowa (odpowietrzająca))
2) Gumowy trzpień — czarny
3) Nylonowy trzpień — naturalny
4) Nakrętka zabezpieczająca, stalowa, ocynkowana (dostępne również płaskie, fazowane) (zastosowanie: nakrętka zabezpieczająca)
5) Gwintowany korek stalowy, z nacięciem tokarskim (zastosowanie: korek portu 5")
6) Gwintowany korek mosiężny (zastosowanie: korek narzędzia ustawiającego)
Elementy uszczelniające gumowe:
Gumowe oszczędzacze oleju:
Skontaktuj się z nami w sprawie doboru uszczelki i pierścienia wspierającego:
www.unionseal.com
Niestandardowe uszczelki do zastosowań olejowych: zdefiniuj płyn i rysunek zamienny razem
| Niestandardowa specyfikacja |
Wymagane szczegóły |
| Ekspozycja na olej |
Zidentyfikuj skład oleju, dodatki, zawartość wody i płyny czyszczące, z uwzględnieniem temperatur ciągłych i szczytowych. |
| Geometria zamienna |
Podaj producenta złącza, typ, rozmiar nominalny, wymiary rowka oraz rysunek lub próbkę uszczelnienia. Uzgodnij tolerancje przed produkcją. |
| Konstrukcja materiałowa |
Wybierz jedną mieszankę NBR, HNBR lub FKM dla podanych warunków. Uszczelka PTFE wymaga własnej analizy geometrii i wsparcia. |
| Wsparcie i twardość |
Określ konstrukcję wyłącznie gumową, z mosiężnym lub stalowym wsparciem oraz wybraną twardość mieszanki. Stary zakres 80-95 Shore A nie jest specyfikacją pojedynczego gatunku. |
| Akceptacja zamówienia |
Uzgodnij kontrole wymiarowe, materiałowe i dopasowania. Zdolność ciśnieniowa wynika ze specyfikacji kompletnego złącza; kwalifikacja do serwisu w warunkach kwaśnych wymaga dowodu specyficznej mieszanki. |
