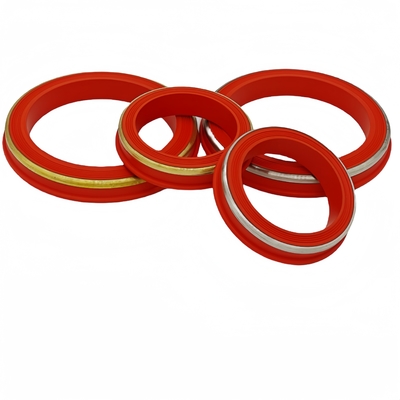

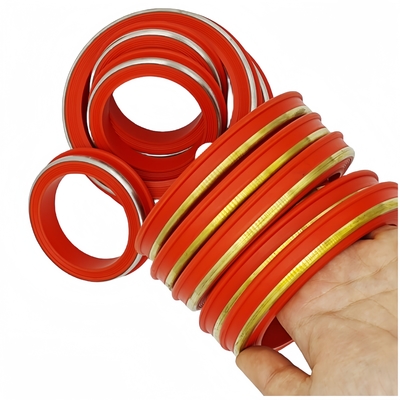

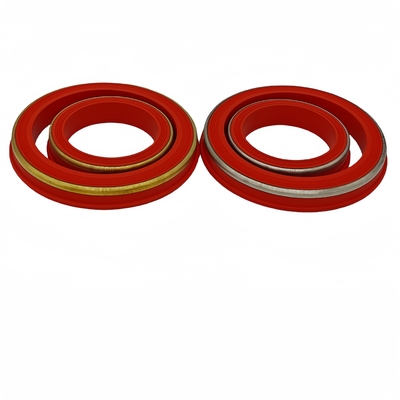

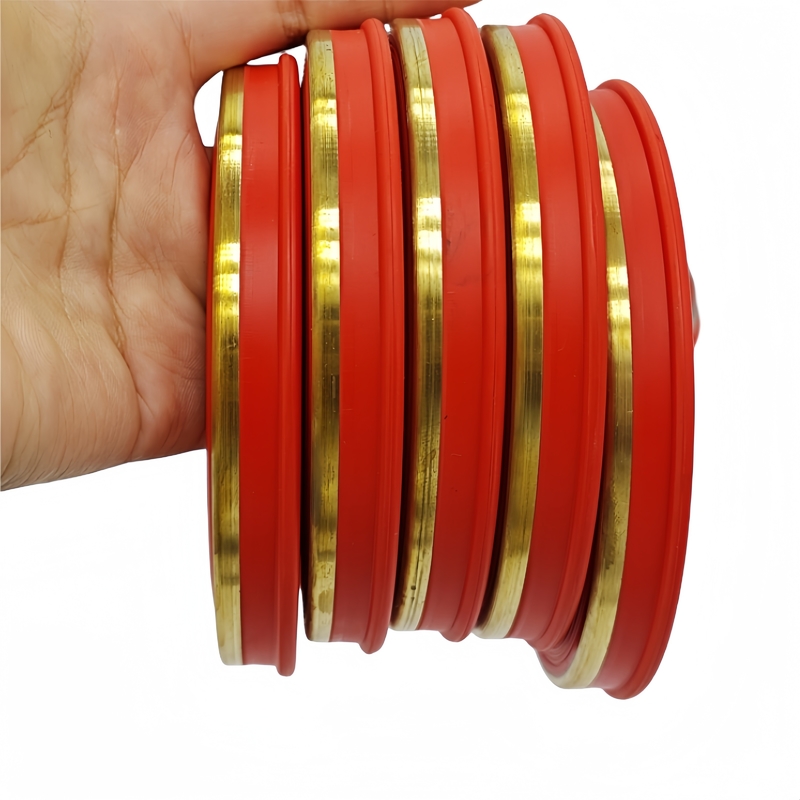

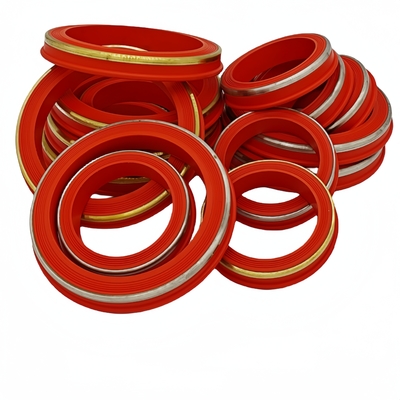

Uszczelki Red Hammer Union — rozmiary nominalne od 1 do 4 cali z opcjami zabezpieczenia z mosiądzu lub stali nierdzewnej
Uszczelnienie złącza młotkowego to rodzaj uszczelnienia stosowanego w połączeniach rurowych typu złącze młotkowe. Złączki młotkowe to rodzaj szybkozłączek, które służą do łączenia ze sobą dwóch odcinków rur. Często wykorzystywane są w przemyśle naftowo-gazowym, a także w innych gałęziach przemysłu, gdzie istotna jest możliwość szybkiego łączenia i rozłączania rur.
Uszczelnienia złączy młotkowych są wykonane z różnych materiałów, w tym z elastomerów, metalu i materiałów kompozytowych. Skuteczność uszczelnienia zależy od zatwierdzonego profilu uszczelnienia, stanu połączenia, składu i montażu. Uszczelnienia złączy młotkowych są dostępne w różnych rozmiarach i stylach, aby dostosować się do różnych rozmiarów rur i zastosowań.
Uszczelki złączki młotkowej są kluczowym elementem połączeń rurowych typu złączka młotkowa. Wybierz uszczelkę dokładnie według producenta złączki, figury i rozmiaru nominalnego; Wartość ciśnienia należy do całego połączenia.
Niektóre profile, takie jak Fig. 2202, Fig. 1004, Fig. 1502, Fig. 2002, Fig. 602, Fig. 1002 itp. wymagają uszczelki wargowej złącza młotkowego lub pierścienia typu „O” w zależności od rozmiaru złącza młotkowego.
Nominalne odniesienia do wielkości złączy obejmują 1, 1,5, 2, 3, 4, 6 i 7 cali. Gatunki nitrylowe, FKM lub HNBR dobiera się na podstawie rzeczywistego płynu i temperatury; obsługa kwaśnego gazu wymaga kwalifikacji specyficznych dla obiektu. Oprócz standardowych uszczelek formowanych gumowych, oferujemy je z pierścieniem zapobiegającym wyciskaniu z mosiądzu lub stali nierdzewnej.
| Rozmiar: |
1" 1,5" 2" 3" 4" 6" 7" |
| Tworzywo: |
NBR, FKM lub HNBR z zatwierdzonego związku; PTFE wymaga osobnego przeglądu konstrukcji |
| Typy: |
guma / guma + mosiężna podkładka / guma + podkładka ze stali nierdzewnej |
Oto niektóre korzyści wynikające ze stosowania uszczelek złączy młotkowych:
Szybki i łatwy montaż: Postępuj zgodnie z procedurą tworzenia złączy i przed montażem sprawdź stan profilu, rowka i osadzenie pierścienia nośnego.
Pasowanie uszczelniające: Potwierdzić geometrię uszczelnienia i montaż względem określonego złącza; szczelność wymaga akceptacji specyficznej dla sprzętu.
Wytrzymały:Zużycie i zachowanie przy wyciskaniu zależą od zatwierdzonego gatunku, geometrii podpory i rzeczywistych warunków pracy.
Ekonomiczne:Uszczelnienia złączki młotkowej są opłacalną opcją uszczelniania połączeń rurowych typu złączka młotkowa.
Jeśli szukasz niezawodnego i ekonomicznego sposobu uszczelniania połączeń rurowych ze złączem młotkowym, dobrym rozwiązaniem będą uszczelki młotkowe.
Co zapewniamy Shanghai Qinuo Industry:
Gumowe o-ringi
- Gumowe o-ringi - gumowe o-ringi serii As568/standardowe gumowe o-ringi JB.
- O-ringi gumowe kapsułkowane - pierścienie silikonowe/gumowe FKM
- Gumowe pierścienie uszczelniające z powłoką PTFE - rodzaje kolorowych pierścieni gumowych
Uszczelki Hammer Union – 1” 1,5” 2” 3” 4” 6” 7”
- Uszczelki gumowe młotkowe typu Buna/FKM/HNBR
- Gumowe uszczelki młotkowe z podkładką mosiężną/nierdzewną
Kubki na wymazy
- Typy V 4" 5,5" itp.
- typ TA
- Typ SN
- typu NUF
- typu TUFA
Zestawy uszczelek gumowych - dostępne są niestandardowe opakowania lub etykiety
- Narzędzie do ustawiania nr 10 - Z dyskiem wybuchowym
- Narzędzie do ustawiania #20 - Z dyskiem bezpieczeństwa
- Kompaktowy zestaw narzędzi do osadzania AP
- Zestaw uszczelek rurek smarowych
- Zestawy Shorty 3 1/2”.
- Zestaw ciężarków 3 - 1/8".
- Zestaw głowicy strzelającej nr 10 Baker
- Zestaw głowicy strzelającej nr 20
- #20 zestawów BP3.SEC
- #10 zestawów BP3.SEC
- Zestaw naprawczy T-BRT
- Zestaw T-1
- Zestawy naprawcze głowicy ściągającej GC
Części komponentów linii przewodowej:
1) Tarcza nadmiarowa ciśnienia, platerowana ZD (zastosowanie: tarcza pękająca (odpowietrzająca))
2) Gumowy wtyk – czarny
3) Nylonowy pinezka – naturalny
4) Nakrętka ustalająca, stal, platerowana ZD (dostępna również płaska, skośna) (zastosowanie: nakrętka ustalająca)
5) Gwintowany korek stalowy, z nacięciem tokarskim (zastosowanie: wtyczka portu 5")
6) Gwintowana zatyczka mosiężna (zastosowanie: wtyczka narzędzia do ustawiania)
Elementy gumowe Packera:
Gumowe oszczędzacze oleju:
Skontaktuj się z nami w sprawie doboru uszczelki i pierścienia zapasowego:
www.unionseal.com
Zamówienia na pieczęcie Czerwonej Unii: Należy zachować odrębność koloru, związku i pierścienia zapasowego
| Element wyboru |
Szczegóły zamówienia |
| Tożsamość połączenia |
Określ producenta złączki, kształt i rozmiar nominalny. Odniesienia 1, 2, 3 i 4-calowe opisują rozmiary złączy, a nie średnice zewnętrzne uszczelnień. |
| Kolor czerwony |
Potwierdź wymagany kolor względem wybranego związku. Sam kolor nie określa typu polimeru, twardości ani kwalifikacji użytkowych. |
| Konstrukcja zapasowa |
Zidentyfikuj konstrukcję zawierającą wyłącznie gumę, podłoże z mosiądzu lub stal na podstawie zatwierdzonego rysunku; uzgodnić wymiary i materiał pierścionka. |
| Warunki pracy |
Do przeglądu oceny należy podać skład płynu, temperaturę ciągłą i szczytową, cykle ciśnienia i ekspozycję na kwaśne gazy. |
| Inspekcja wymiany |
Sprawdź geometrię wargi, dopasowanie rowka i stan pierścienia podporowego w stosunku do oryginalnej części. Pełna specyfikacja złącza określa zdolność ciśnieniową. |
