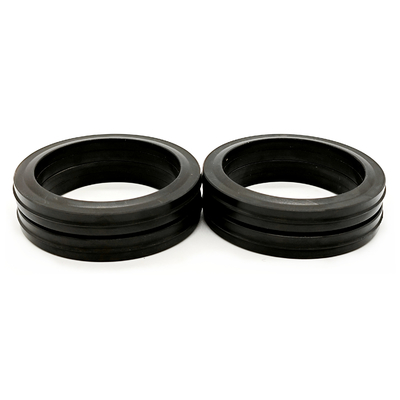

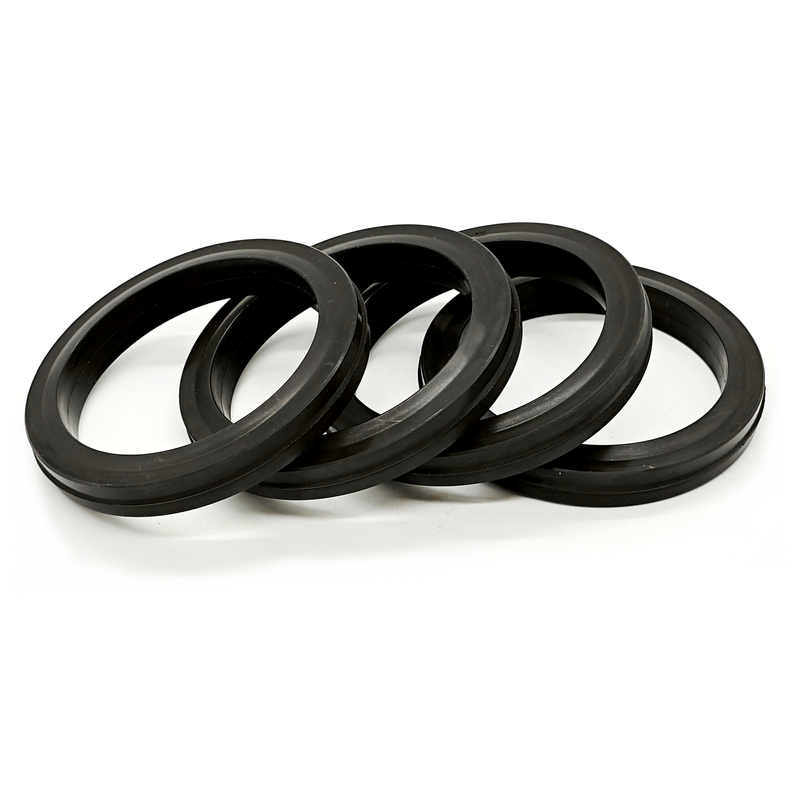

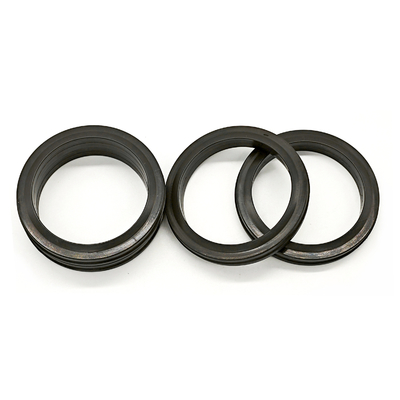

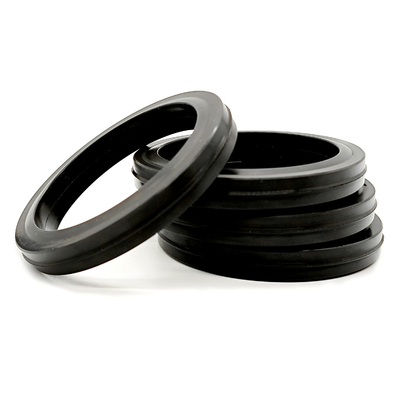

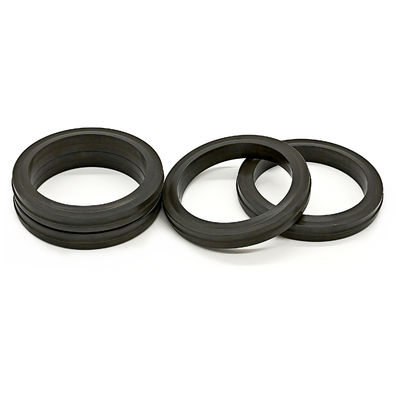

Uszczelka zamienna 2-calowa typu 607 Guiberson — Dopasowanie profilu i rowka
Uszczelka złącza młotkowego to rodzaj uszczelki stosowanej w połączeniach rurowych typu złącza młotkowego. Złącza młotkowe to rodzaj szybkozłączki służącej do łączenia dwóch odcinków rur. Są one często stosowane w przemyśle naftowym i gazowniczym, a także w innych branżach, gdzie ważne jest szybkie łączenie i rozłączanie rur.
Uszczelki złącza młotkowego są wykonane z różnych materiałów, w tym elastomerów, metali i materiałów kompozytowych. Wydajność uszczelnienia zależy od zatwierdzonego profilu uszczelki, stanu złącza, mieszanki i instalacji. Uszczelki złącza młotkowego są dostępne w różnych rozmiarach i stylach, aby dopasować się do różnych rozmiarów rur i zastosowań.
Uszczelki złącza młotkowego są kluczowym elementem połączeń rurowych typu złącza młotkowego. Wybierz uszczelkę do konkretnego producenta złącza, typu i rozmiaru nominalnego; ciśnienie znamionowe należy do kompletnego połączenia.
Niektóre profile, takie jak Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602,Fig 607, Fig 1002itp. wymagają uszczelki z kołnierzem złącza młotkowego lub pierścienia typu 'O', w zależności od rozmiaru złącza młotkowego.
Nominalne odniesienia rozmiaru złącza obejmują 1, 1,5, 2, 3, 4, 6 i 7 cali. Rodzaje nitrylowe, FKM lub HNBR są wybierane w zależności od rzeczywistego płynu i temperatury; serwis gazu kwaśnego wymaga kwalifikacji specyficznej dla mieszanki. Oprócz standardowych uszczelek gumowych formowanych, oferujemy je z pierścieniem zapobiegającym wytłaczaniu z mosiądzu lub stali nierdzewnej.
| Rozmiar: |
Odniesienie nominalne 2-calowe typu 607; rzeczywiste wymiary uszczelki według rysunku |
| Materiał: |
NBR, FKM lub HNBR według zatwierdzonej mieszanki; PTFE wymaga oddzielnej analizy konstrukcyjnej |
| Typy: |
Konstrukcja tylko gumowa lub wzmocniona, zgodnie ze specyfikacją na rysunku typu 607 |
Oto niektóre z zalet stosowania uszczelek złącza młotkowego:
Szybka i łatwa instalacja: Postępuj zgodnie z procedurą producenta złącza i potwierdź profil, stan rowka i osadzenie pierścienia podporowego przed montażem.
Dopasowanie uszczelnienia: Potwierdź geometrię uszczelki i instalację zgodnie ze specyfikacją złącza; wydajność uszczelnienia wymaga akceptacji specyficznej dla sprzętu.
Trwałe: Zachowanie podczas zużycia i wytłaczania zależy od zatwierdzonego gatunku, geometrii wspornika i rzeczywistych warunków pracy.
Opłacalne: Uszczelki złącza młotkowego są opłacalną opcją do uszczelniania połączeń rurowych typu złącza młotkowego.
Jeśli szukasz niezawodnego i opłacalnego sposobu na uszczelnienie połączeń rurowych typu złącza młotkowego, uszczelki złącza młotkowego są dobrym wyborem.
Co oferujemy w Shanghai Qinuo Industry:
Gumowe pierścienie O
- Gumowe pierścienie O - gumowe pierścienie O serii As568/gumowe pierścienie O standardu JB.
- Kapsułkowane gumowe pierścienie O - gumowe pierścienie O silikonowe/FKM
- Gumowe pierścienie O z powłoką PTFE - gumowe pierścienie O w różnych kolorach
Uszczelki złącza młotkowego - 1" 1,5" 2'' 3" 4" 6" 7"
- Gumowe uszczelki złącza młotkowego - typ gumy Buna/FKM/HNBR
- Gumowe uszczelki złącza młotkowego z mosiężnym/nierdzewnym wspornikiem
Kubki do czyszczenia
- Typ V 4" 5,5" itp.
- Typ TA
- Typ MV
- Typ NUF
- Typ TUF
Zestawy uszczelek gumowych - dostępne jest niestandardowe pakowanie lub etykietowanie
- Narzędzie do ustawiania #10 - z tarczą przeponową
- Narzędzie do ustawiania #20 - z tarczą przeponową
- Zestaw narzędzi AP Compact Setting Tool Kit
- Zestaw uszczelek do tubek smarowych
- Zestawy 3 1/2” Shorty Kits
- Zestaw 3 - 1/8" Weight Bar Kit
- Zestaw głowicy zapłonowej Baker #10
- Zestaw głowicy zapłonowej #20
- Zestawy #20 BP3.SEC
- Zestawy #10 BP3.SEC
- Zestaw do regeneracji T-BRT
- Zestaw T-1
- Zestawy do regeneracji głowicy ściągającej GC
Części drutowe:
1) Tarcza bezpieczeństwa, ocynkowana (zastosowanie: tarcza przeponowa)
2) Kołek dociskowy gumowy - czarny
3) Kołek dociskowy nylonowy - naturalny
4) Nakrętka zabezpieczająca, stalowa, ocynkowana (dostępna również płaska, fazowana) (zastosowanie: nakrętka zabezpieczająca)
5) Korek stalowy gwintowany, z nacięciem tokarskim (zastosowanie: korek portu 5")
6) Korek mosiężny gwintowany (zastosowanie: korek narzędzia nastawczego)
Elementy uszczelniające gumowe:
Gumowe odolejacze:
Skontaktuj się z nami w celu doboru uszczelki i pierścienia podporowego:
www.unionseal.com
Zamiennik typu 607: Sprawdź profil uszczelki względem istniejącego rowka
| Kontrola dopasowania |
Wymagane szczegóły |
| Oryginalne połączenie |
Potwierdź rzeczywistego producenta złącza, oznaczenie typu 607, nominalny rozmiar 2-calowy i oryginalny numer części uszczelki. |
| Wymiary uszczelki |
Podaj profil kołnierza, wymiary wewnętrzne i zewnętrzne, wysokość osiową i tolerancje z rysunku. Nominalny rozmiar złącza nie jest zewnętrzną średnicą uszczelki. |
| Stan rowka |
Sprawdź powierzchnie styku i wymiary rowka zgodnie z procedurą sprzętu przed wyborem zamiennika. |
| Konstrukcja |
Potwierdź, czy określona część jest tylko gumowa, czy zawiera pierścień podporowy; dopasuj geometrię wspornika do rysunku. |
| Mieszanka i przeznaczenie |
Podaj warunki płynu, temperatury i cykli ciśnieniowych, aby zatwierdzić mieszankę i twardość. Ocena kompletnego połączenia i kwalifikacja do gazu kwaśnego wymagają oddzielnego potwierdzenia. |
