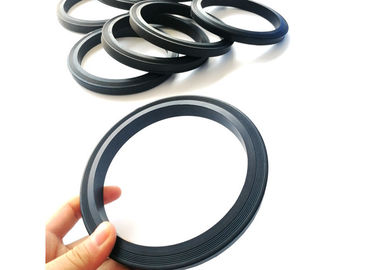

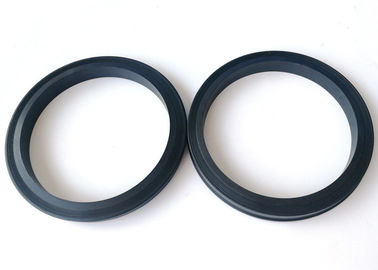

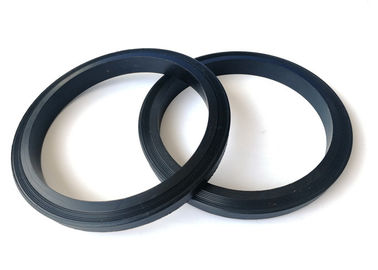

Pierścienie uszczelniające z kauczuku nitrylowego NBR Union z rozmiarami 1 "2" 3 "4" 5 "

Pierścienie uszczelniające NBR do złączek wahadłowych do przyłączy 1, 2, 3, 4 i 5 cali

Zastosowanie:

Pierścienie uszczelniające NBR do złączek wahadłowych są zamiennymi elementami uszczelniającymi do kompatybilnych złączek węży i rur stosowanych w sprzęcie do wierceń naftowych. Podaj nominalny rozmiar przyłącza, typ złączki i oryginalny rysunek uszczelnienia, aby każdy pierścień pasował do przeznaczonego dla niego rowka.

Opis produktu

Złączka wahadłowa składa się z części gwintowanej, części nakrętki i nakrętki wahadłowej, które po dokręceniu ściskają zespół uszczelniający, zapobiegając wyciekom. Zespół uszczelniający składa się z metalowej wkładki o rozmiarze umożliwiającym jej wsunięcie do rowka uszczelniającego standardowych złączek wahadłowych oraz małego uszczelnienia działającego między wkładką, częścią gwintowaną i częścią nakrętki. Małe uszczelnienie jest wygodnie wykonane jako O-ring lub uszczelnienie złączki wahadłowej (uszczelnienie wargowe) i ma rozmiar, który jest ściskany, gdy zespół uszczelniający jest wkładany do części gwintowanej złączki wahadłowej.

Złączka wahadłowa to kompletne połączenie metalowe; pierścień uszczelniający jest jego wymiennym elementem uszczelniającym. Odniesienia do typów, w tym 602, 1002, 1502, 2002 i 2202, wymagają własnego rysunku producenta i potwierdzenia rowka. Nie należy zakładać, że pierścienie uszczelniające są wymienne między typami.

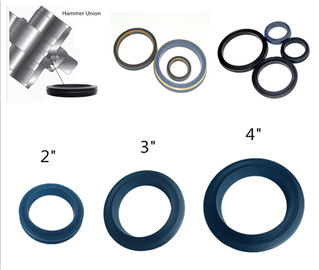

Dostępny rozmiar : 1", 2", 3", 4" i 5"

Materiał:

NBR (nitryl/Buna-N) jest głównym materiałem w tej ofercie. Podaj dokładną mieszankę i twardość Shore A dla każdego rozmiaru. HNBR i FKM to oddzielne opcje elastomerowe; PTFE to oddzielna opcja termoplastyczna i wymaga własnej oceny projektowej.

Shanghai Qinuo Industry wyprodukowała pełną gamę uszczelnień do złączek wahadłowych.

W przypadku zapytań o zamienniki do typu 1502, dopasuj profil uszczelnienia i ewentualny mosiężny lub stalowy pierścień podporowy do oryginalnego rysunku połączenia. Wymagania dotyczące ciśnienia roboczego i próby wytrzymałości należą do kompletnego zespołu złączki; potwierdź ocenę producenta, warunki eksploatacji i odpowiednie protokoły testowe. Sam materiał uszczelnienia lub rozmiar nominalny nie określają ciśnienia znamionowego.

Wszystkie dostępne uszczelnienia do złączek wahadłowych:

1'' 1502, Buna/FKM/HSN

1-1/2'' 1502, Buna/FKM/HSN

2'' 607, pierścień uszczelniający w stylu Guiberson

2'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)

3'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)

4'' 602/1002/1502, Buna/FKM/HSN (wsparcie mosiężne/stalowe)

2'' FIG 206, Buna/FKM/HSN

3'' FIG 206, Buna/FKM/HSN

4'' FIG 206, Buna/FKM/HSN

Inne powiązane produkty gumowe do zastosowań w wiertnictwie naftowym:

Pakowanie i wysyłka:

1: Ekspres: S.F., DHL, UPS, TNT, FedEx itp., dla pilnych i małych zamówień.

2: Transport lotniczy: z lotniska na lotnisko lub z lotniska do drzwi.

3: Transport morski: odpowiedni dla towarów masowych. zajmie to więcej czasu niż transport lotniczy.

Nasza firma

Shanghai Qinuo Industry Co. Ltd

została założona w 2003 roku, jest nowym i zaawansowanym technologicznie przedsiębiorstwem integrującym badania i rozwój, produkcję i sprzedaż. Od momentu powstania, przestrzegając koncepcji "Jakość dla przetrwania, innowacja konkuruje o rozwój", ciągłego rozwoju i innowacji, zdobyliśmy dobrą reputację w kraju i za granicą.

Nasza firma świadczy profesjonalne usługi projektowania i produkcji części plastikowych, gumowych i obrabianych, produkty głównie stosowane w samochodach, sprzęcie AGD, maszynach i przemyśle naftowym oraz innych dziedzinach. Posiadamy profesjonalny zespół produkcyjno-sprzedażowy, "Wysoka jakość, wysoki profesjonalizm, wysoka wydajność" to zasady działania.

Posiadamy dwie fabryki, ponad 30 wtryskarek, maszyny do formowania i tokarki CNC. Nasza firma znajduje się w Pudong New Area w Szanghaju. Eleganckie otoczenie, wygodny transport, tylko 30 minut od naszej firmy do lotniska Pudong.

Przyjmujemy kompleksowy system zarządzania jakością, dokumentacja zgodności materiałowej jest przeglądana pod kątem określonych wymagań produktu i zamówienia, nasze produkty są głównie eksportowane do Stanów Zjednoczonych, Kanady, Wielkiej Brytanii, Niemiec, Finlandii, Nowej Zelandii, Australii i innych krajów i regionów.

Etapy produkcji:

www.unionseal.com

Zapraszamy do kontaktu w celu uzyskania dalszych informacji.

Zamówienia na rozmiary uszczelnień wahadłowych NBR: Wymień każde połączenie i rysunek uszczelnienia osobno

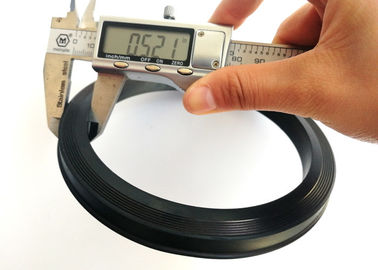

Dla zamówienia mieszanego obejmującego nominalne przyłącza 1, 2, 3, 4 i 5 cali, podaj jeden wiersz na typ złączki, rozmiar i numer części uszczelnienia. Podaj średnicę wewnętrzną, średnicę zewnętrzną, wymiary przekroju i ilość. Potwierdź rysunek dla zapytania o 5 cali, zamiast skalować wymiary z mniejszego uszczelnienia.

Oddzielne pierścienie gumowe od konstrukcji wspieranych mosiądzem i stalą nierdzewną. Zidentyfikuj materiał i geometrię wsparcia na rysunku. Uszczelnienie wargowe, O-ring i zespół uszczelniający to różne konstrukcje i muszą pasować do oryginalnego rowka.

Podaj skład oleju lub płynu wiertniczego, dodatki, temperaturę pracy, cykl ciśnieniowy i wymagania dotyczące przechowywania w celu przeglądu mieszanki NBR. Czarny kolor i zakres twardości nie określają kompatybilności z olejem, przydatności do pracy w warunkach kwaśnych ani końcowej oceny połączenia. Poproś o kryteria akceptacji wymiarowej i materiałowej wraz z wyceną.
